P-N-Diagramm (Geschwindigkeit zur Auflage)

Hinweis: Das P-N-Diagramm wertet nur Zeiten mit Auftragsbezug aus.

Ziele

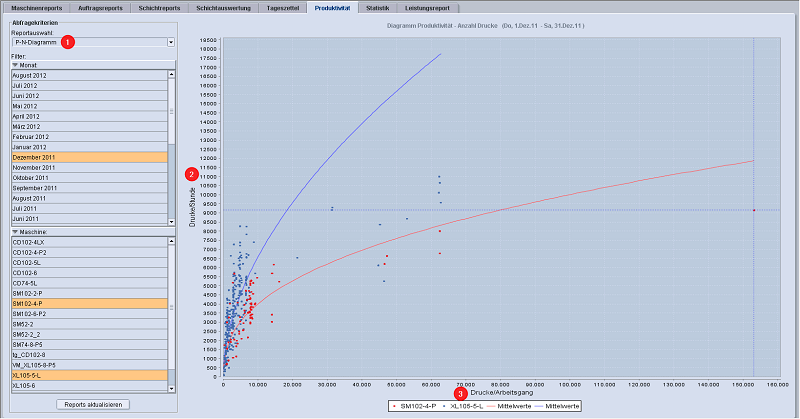

Das P-N-Diagramm (1) zeigt für jeden Auftrag aus dem ausgewählten Zeitraum und für die ausge­wählte(n) Maschine(n) die Abhängigkeit der Gutdrucke/Stunde (y-Achse; 2) von den Gutdrucken/Arbeitsgang (x-Achse; 3).

Das P-N-Diagramm erlaubt, zwischen hoch- und niedrig produktiven Aufträgen zu unterscheiden und ermöglicht eine einfache Identifizierung von Aufträgen mit hoher und geringer Auflage.

Erläuterung des P-N-Diagramms

•Drucke pro Stunde = Gutdrucke/Stunde = Produktivität = P

•Drucke pro Arbeitsgang = Gutdrucke/Arbeitsgang = N

•Jeder Punkt repräsentiert einen produzierten Arbeitsgang mit einer Verlinkung zum Auftragsre­port (auf den Punkt klicken).

•Grafische Auswertung (Kurven) des Verhältnisses zwischen folgenden Größen:

·Durchschnitts-Druckgeschwindigkeit Drucke pro Stunde (Anzahl der Gutdrucke/gesamte Arbeitsgangzeit = Start bis Ende des Arbeitsgangs).

·Drucke pro Arbeitsgang (Anzahl der Gutdrucke für jeden Arbeitsgang).

•Vergleich von mehreren Maschinen in einem Diagramm (Punkte mit verschiedenen Farben repräsentieren unterschiedliche Druckmaschinen).

•Hoch produktive Arbeitsgänge stehen im oberen Bereich der Durchschnittskurve, gering produk­tive Arbeitsgänge stehen unterhalb der Durchschnittskurve.

Hinweis: 1 Auftrag mit 2 Arbeitsgängen (Schön- & Widerdruck) an 1 Druckmaschine wird durch einen Punkt dargestellt.

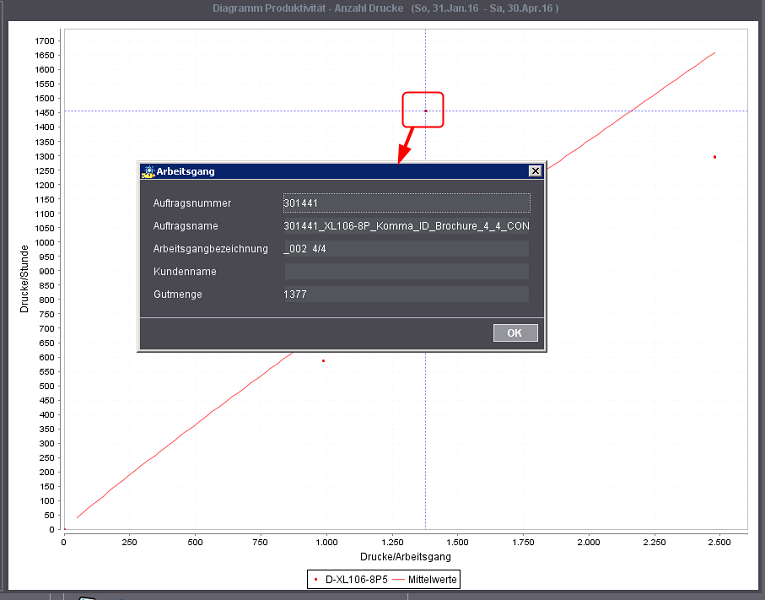

Bezug zum Auftragsreport

Jeder Punkt repräsentiert einen produzierten Arbeitsgang. Wenn Sie auf einen Punkt klicken, wird im Dialog "Aktueller Auftrag" der Auftrag zu diesem Punkt angezeigt. Sie können dann direkt zum Auf­tragsreport wechseln.

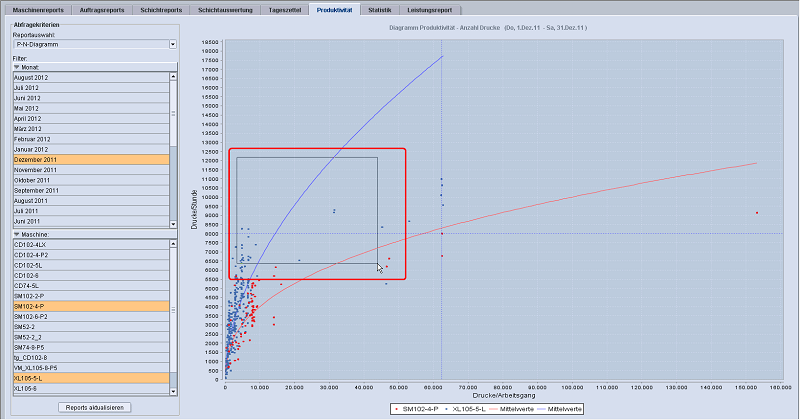

Vergrößerung des Diagramms

1.Klicken Sie mit der Maus in das Diagramm und halten die linke Maustaste fest.

2.Ziehen Sie nun mit der Maus ein Rechteck von links oben nach rechts unten auf.
