Arbeitsgang-Qualität "Verlauf"

Der Report zeigt die Entwicklung der Messwerte Delta E, Dichte und Tonwertzunahme. Die Messer­gebnisse werden genauso dargestellt, wie sie der Bediener am Farbmessgerät sieht. Somit dient der Report als Diskussionsgrundlage zwischen Produktionsleiter (Cockpit-Bediener) und Druckmaschi­nenbediener.

Voraussetzungen

Siehe Voraussetzungen.

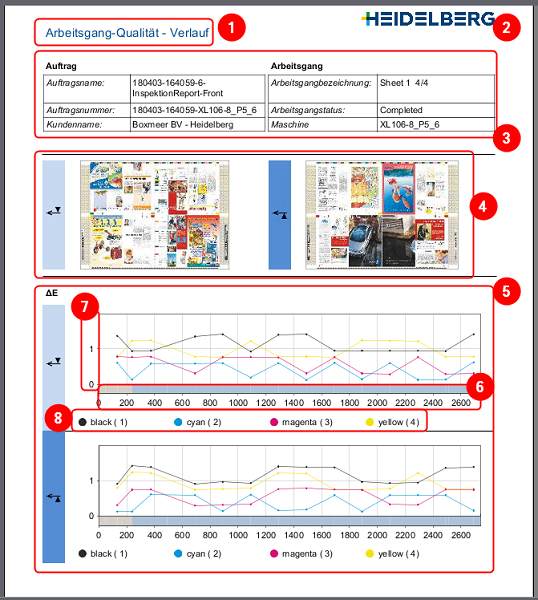

Report "Verlauf"

(1) Titel des Reports

(2) Logo, das Sie gewählt haben. Siehe Logo

(3) Kopfdaten:

•Informationen zum Auftrag

•Informationen zum Arbeitsgang

(4) Thumbnails für Schön- und Widerdruck

(5) Diagramme zu Delta E und Dichte für jeweils Schön- und Widerdruck:

•(6) X-Achse:

·Darstellung der Druckphasen Einrichten (grau) und Gutproduktion (blau).
Die Druckphase "Einrichten" wird nur angezeigt, wenn in den Voreinstellungen die Mes­sungen für Makulaturbogen aktiviert sind (siehe Messung für Makulaturbogen in den Reports "Verlauf" und "Zonenauswertung" darstellen).

·Einteilung der Achse in "Messung", "Zeit" oder "Drucke".
Die Bezugsgrößen richten sich nach den Voreinstellungen (siehe Bezugsgröße im Report "Verlauf").

•(7) Y-Achse:

·Einteilung der Achse in: Farbabweichung Delta E / Dichte in %

•(8) Farbe und Druckwerksnummer

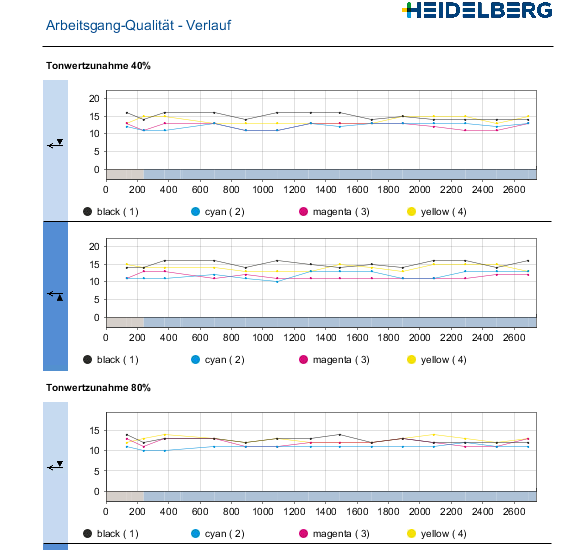

Tonwertzunahme (untere Abbildung):

•Darstellung der Tonwertzunahme für alle gemessenen Tonwertzunahmen.

(1)

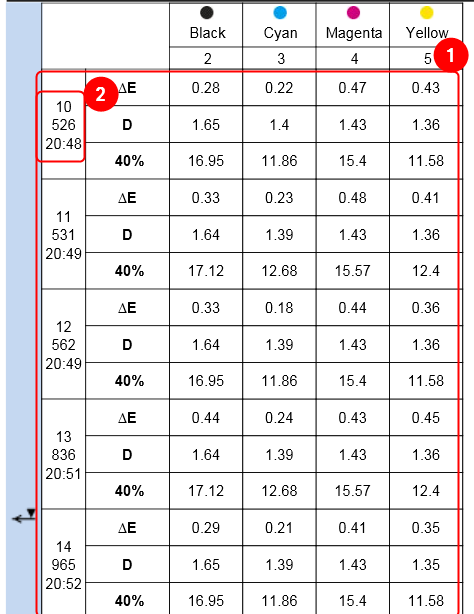

•(1) Einzelmessungen:
Darstellungen der Messwerte für Tonwertzunahme, Delta E und Dichte für jede Messung.
Diese Einzelmessungen werden nur angezeigt, wenn dies in den Voreinstellungen aktiviert ist. Siehe Voreinstellungen in Analyze Point.

•(2) Details zur Messung:

·Messnummer (erste Zahl)

·Bogennummer (zweite Zahl)

·Uhrzeit (dritte Zahl)
