Arbeitsgang-Qualität "Zonenauswertung"

Die Reports zeigen Qualitätsauswertungen zu jeder einzelnen Farbzone des ausgewählten Arbeits­gangs. Kritische Farbzonen können so schnell identifiziert werden. Die Zonenauswertungen werden für die Messwerte Delta E, Dichte und Tonwertzunahme dargestellt. Für jeden Messwert gibt es einen eigenen Qualitätsreport. Die Auswahl des jeweiligen Reports erfolgt über die Abfragekriterien in der linken Navigation.

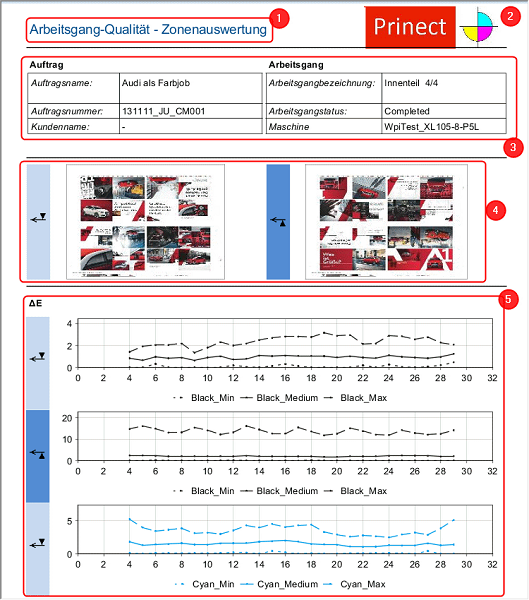

Report "Zonenauswertung"

(1) Titel des Reports

(2) Logo, das Sie gewählt haben. Siehe Logo.

(3) Kopfdaten:

•Informationen zum Auftrag

•Informationen zum Arbeitsgang

(4) Thumbnails für Schön- und Widerdruck

(5) Diagramme zur Zonenauswertung:
Für jede Farbzone werden drei Messwerte visualisiert: kleinste Tonwertzunahme, größte Tonwertzu­nahme und durchschnittliche Tonwertzunahme. Es werden alle Messwerte berücksichtigt, die für den Arbeitsgang vorliegen (Gutbogen-Messungen und Makulaturbogen-Messungen).

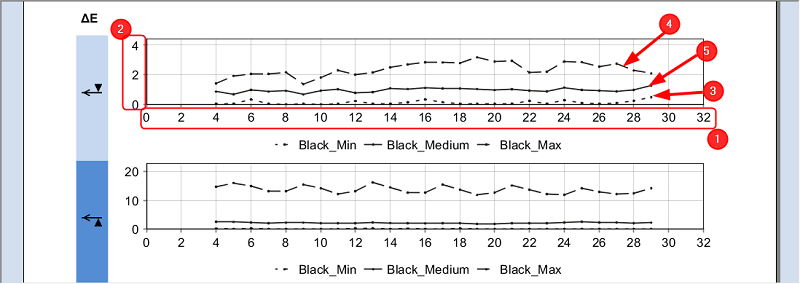

•Diagramme "Zonenauswertung ΔE":

·(1) X-Achse:
Farbzonen der Druckmaschine

·(2) Y-Achse:
Farbabweichung Delta E

·(3) Min Delta E:
Graph der kleinsten gemessenen Werten für Delta E für jede Farbzone

·(4) Max Delta E:
Graph der größten gemessenen Werten für Delta E für jede Farbzone

·(5) Medium Delta E:
Graph der Durchschnittswerte für Delta E für jede Farbzone

Hinweis: Die Werte für Min und Max können aus verschiedenen Messungen stammen. D. h. es werden für jede Farbzone der kleinste und größte Wert aus allen Messungen dar­gestellt.

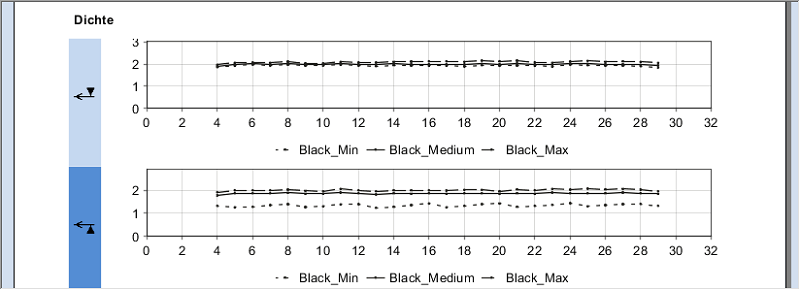

•Diagramm "Zonenauswertung Dichte":

Der Diagrammaufbau zur "Zonenauswertung Dichte" ist identisch zur "Zonenauswertung ΔE". Der Messwert Delta E wird in diesem Fall durch den Messwert Dichte ersetzt.

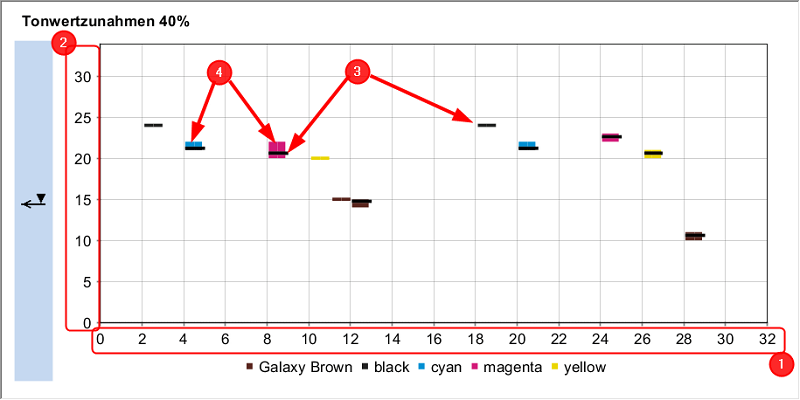

•Diagramm "Zonenauswertung Tonwertzunahme":
Zonenauswertung für jede Flächendeckung, für die Messdaten vorliegen (z. B. 20%, 40% und 80%).

·(1) X-Achse:
Farbzonen der Druckmaschine

·(2) Y-Achse
Tonwertzunahme in Prozent

·(3) Durchschnittswert der Tonwertzunahme:
Die durchschnittlich gemessene Tonwertzunahme je Farbzone wird durch einen schwar­zen Strich dargestellt.

·(4) Abweichungen der Tonwertzunahme:
Abweichungen der Tonwertzunahme vom Durchschnittswert innerhalb einer Farbzone werden durch eine Säule ober- und unterhalb des Durchschnittswertes dargestellt. Im Beispieldiagramm (obere Abbildung) hat Magenta in Farbzone 9 nach oben eine Abwei­chung von ca. 1,5 Prozent.

Hinweis: Es existieren nur Messwerte für die Farbzonen, für die der Druckkontrollstreifen Tonwertzunahme-Messfelder aufweist. Das ist abhängig vom gewählten Flächende­ckungswert (z. B. 40%).

Messbedinungen:
Die Messbedinungen werden für jede Zonenauswertung dargestellt.
