Register "Farb-Einstellungen" für CTP-Geräte, die als "Digital Platesetter" angesteuert werden

Für CTP-Geräte stehen folgende Optionen zur Verfügung:

 Bereich "Quellprofile"

 CMYK-Farben

Option "CMYK-Farbmanagement aktivieren"

Mit dieser Option legen Sie fest, dass ein CMYK-Eingangsprofil für die Farbkonvertierung verwendet wird.

Hinweis: Die Parameter für das CMYK-Farbmanagement gelten — bis auf die Auswahl des Eingangsprofils — auch für Graustufen.

Ist diese Option nicht aktiviert, werden die Dokumente nicht mit dem Farbmanagement behandelt. Diese Möglichkeit ist z. B. dann erforderlich, wenn die Digitaldruck-Ausgaben zur Farbkalibrierung (z. B. mit der Prinect Color Toolbox) genutzt werden sollen. In diesem Fall dürfen die ausgegebenen Dokumente nicht mit Farbmanagement behandelt werden. Es wird weder ein CMYK-Eingangsprofil noch ein Ausgabeprofil verwendet.

Hinweis: Auch wenn die Option "CMYK-Farbmanagement aktivieren" ausgeschaltet ist, bleibt das Farbmanagement für Dokumente mit RGB- und Graustufen-Farben aktiviert.

Option "Eingebettete Profile verwenden"

Sollen Dokumente, die farbige Objekte oder Bilder enthalten, ausgegeben werden, werden diese Objekte automatisch so umgerechnet, dass sie im CMYK- oder Graustufen-Farbraum ausgegeben werden können. Die für die Farbraum-Transformation "Eingangs-Farbraum -> Austausch-Farbraum" benötigten Eingangsprofile sind normalerweise in den PDF-Dokumenten enthalten und werden vom Farbmanagement genutzt. Sollte kein Eingangsprofil in den PDF-Dokumenten enthalten sein, können Sie das voreingestellte Standard-Eingangsprofil nutzen oder mit dem Durchsuchen-Button ein ande­res Eingangs-Profil auswählen.

Mit der Option "Eingebettete Profile verwenden" definieren Sie, welches CMYK-Eingangsprofil ver­wendet werden soll:

•Ist diese Option aktiviert und ist im bearbeiteten PDF-Dokument ein geräteabhängiges Ein­gangsprofil eingebettet, wird dieses Profil als Eingangsprofil verwendet.

•Ist diese Option aktiviert und ist kein eingebettetes Eingangsprofil in den PDF-Dateien vorhan­den, wird das unter "Falls kein Profil bekannt ist" ausgewählte CMYK-ICC-Profil für das Farb­management verwendet.

•Ist diese Option nicht aktiviert, wird grundsätzlich das unter "Falls kein Profil bekannt ist" ausgewählte CMYK-ICC-Profil für das Farbmanagement verwendet.

Hinweis: Die ausgewählten Profile werden abhängig vom aktuellen Kontext auf Eignung geprüft. Wird ein ungeeignetes Profil ausgewählt, wird eine Warnmeldung angezeigt.

Sie können Eingangs-ICC-Profile — sofern nicht bereits entsprechende Geräte-Profile vorliegen — z. B. mit der "Prinect Color Toolbox" erzeugen und auf dem Prinect-Server ablegen. Die ICC-Profile sind in einem Ordner unterhalb des Pfades "PTConfig\SysConfig\Resources\ICC-Profiles" (PTConfig ist der frei gegebene Konfigurationsordner des Prinect-Servers) in entsprechenden Unterverzeichnissen gespeichert. Hier können Sie eigene ICC-Profile hinzufügen und bei Bedarf entsprechende Ordner einrichten.

Hinweis: Im Bereich "Administration" > "Ressourcen" > "ICC-Profile" erhalten Sie eine Übersicht aller im Prinect-Workflow verfügbaren ICC-Profile (siehe auch ICC-Profile). Hier können Sie auch neue Profile importieren, neue Profil-Ordner erstellen, Profile löschen, etc.

Option "Getrennte Eingangsprofil-Einstellungen für Bild- und Text- bzw. Grafik-Elemente"

Standardmäßig werden für CMYK- und RGB-Farben die Parameter "Eingangsprofile", "RI" (Rendering Intent) und "TK" (Bildtiefenkompensation) für Bild- Text- und Grafik-Objekte angeboten. Das heißt, die eingestellten Parameter (Eingangsprofil, Rendering Intent, Tiefenkompensation) gelten gleichermaßen für Bild-, Text- und Grafik-Objekte.

Durch Klicken auf das Plus-Zeichen neben dem Symbol "Bilder" werden die gleichen Parameter für Bild-Elemente und für Text-/Grafik-Objekte jeweils getrennt angezeigt. Auf diese Weise können Sie das Eingangsverhalten des Farbmanagements für Bild-/Text-Objekte und für Grafik-Objekte getrennt parametrieren.

Es wirken sich immer die gerade sichtbaren Einstellungen auf das Farbmanagement aus:

•Nicht aufgeklappt (Plus-Zeichen sichtbar): gemeinsame Einstellungen für Bild- Text- und Grafik-Objekte.

•Aufgeklappt (Minus-Zeichen sichtbar): getrennte Einstellungen für Bild-Objekte und Text-/Gra­fik-Objekte.

RI (Rendering Intent)

Zusätzlich zur Auswahl von ICC-Profilen können Sie das Wiedergabeverhalten für die farbigen Objekte einstellen. Das Wiedergabeverhalten legt fest, auf welche Weise die Farbraum-Anpassung vorgenom­men wird: da bei einer Farbraum-Transformation in der Regel immer Verluste auftreten, kann es sinn­voll sein, z. B. die fotografische Wahrnehmung einer Vorlage zu erhalten und dafür eine Beschrän­kung der Anzahl der Farbwerte in Kauf zu nehmen. Für das Wiedergabeverhalten stehen folgende Parameter zur Verfügung: "Fotografisch", "Sättigungserhaltend", "Relativ farbmetrisch" und "Absolut farbmetrisch".

•Fotografisch (wahrnehmungsorientiert, engl.: perceptual)

Mit dem Parameter "fotografisch" erhalten Sie eine Ausgabe, die den wahrnehmbaren Sinnes­eindruck der Vorlage weitgehend erhält. Das bedeutet, dass die präzise, farbmetrische Wieder­gabe der Farben verändert wird zugunsten der Erhaltung der relativen Farbverhältnisse. Bei einem kleineren Ausgabefarbraum wird der Farbumfang entsprechend komprimiert. Umgekehrt kann es bei einem größeren Ausgabefarbraum und geeigneten Profilen auch zu einer Expansion des Farbraums kommen. Die Farbraum-Umfangsanpassung wird dabei so durchgeführt, dass alle natürlichen Vorlagenfarben weitestgehend bunttonrichtig, aber mit eingeschränktem Kont­rast wiedergegeben werden. Die Art der Farbraum-Umfangsanpassung ist herstellerspezifisch und einige Aspekte, wie z. B. die Kontrast- und Buntheitsänderung, können teilweise vom Anwender bei der Profilerzeugung eingestellt werden. Diese Option ist typischerweise für Fotos geeignet.

•Sättigungserhaltend (engl.: saturation)

Bei der Ausgabe werden die Farben so wiedergegeben, dass die Farbsättigung erhalten bleibt oder sogar hervorgehoben wird. Die Art der Farbraum-Umfangsanpassung ist herstellerspezi­fisch und kann teilweise vom Anwender bei der Profilerzeugung eingestellt werden. Diese Option eignet sich für Geschäftsgrafiken, bei denen die Farbsättigung das wichtigste Attribut bei der Farbwiedergabe ist.

•Relativ farbmetrisch (engl.: relative colorimetric)

Farben werden ausschließlich unter Berücksichtigung der Lichtquelle wiedergegeben. Das Wie­dergabeverhalten des Printmediums (z. B. die Farbe des unbedruckten Papiers) wird nicht berücksichtigt. So würde z. B. der Weißpunkt eines Monitors korrekt auf dem Printmedium wie­dergegeben. Daher die Bezeichnung "relativ". Alle Farben, die innerhalb des Ausgabefarbraums liegen, werden identisch wiedergegeben. Alle Farben, die außerhalb des Ausgabefarbraums lie­gen, werden auf den Rand des Ausgabefarbraums abgebildet. Daher die Bezeichnung "Farbme­trisch".

Dieses Wiedergabeverhalten hat den Vorteil, dass unterschiedliche Weißpunkte unterschiedli­cher Ausgabemedien berücksichtigt werden. Es hat den Nachteil, dass Farbanpassungen beim Übergang von einem Ausgabemedium zum anderen nicht exakt erhalten werden. Dadurch kann es vorkommen, dass sehr dunkle oder sehr bunte Details in den Vorlagen nicht mehr differen­ziert reproduziert werden können. Bei der Simulation eines Ausgabeprozesses findet keine Simulation des Substrats statt. Wird die Simulation auf Auflagenpapier durchgeführt, entspricht das Ergebnis dem des Rendering Intents "Absolut farbmetrisch". Dieses Wiedergabeverhalten ist vor allem für Vektorgrafiken geeignet.

•Absolut farbmetrisch (engl.: absolute colorimetric)

Farben werden unter Berücksichtigung der Lichtquelle und des Medium-Weißpunktes (z. B. der Farbe des unbedruckten Papiers) wiedergegeben. So würde z. B. der Weißpunkt eines Zeitungs­papiers, der gegenüber dem Weißpunkt z. B. von Bilderdruck-Papier nach Gelb verschoben ist, mit einem Gelbstich wiedergegeben. Daher die Bezeichnung "absolut". Aus diesem Grunde ist "absolut farbmetrisch" die Standard-Einstellung für die Proof-Ausgabe. Alle Farben, die außer­halb des Ausgabefarbraums liegen, werden auf den Rand des Ausgabefarbraums abgebildet.

Dieses Wiedergabeverhalten hat den Vorteil, dass Farbwerte beim Übergang von einem Ausga­bemedium zu einem anderen exakt erhalten bleiben. Es hat den Nachteil, dass die Farben, die außerhalb des Ausgabefarbraums liegen, nicht differenziert werden. Dieses Wiedergabeverhal­ten ist besonders für Logos oder für einfarbige Objekte geeignet, die auf unterschiedlichen Aus­gabemedien exakt reproduziert werden müssen.

Hinweis: Für Sonderfarben wird immer der Rendering Intent "absolut farbmetrisch" ein­gestellt. Hierdurch ist gewährleistet, dass die Sonderfarben möglichst gut simuliert wer­den.

•Vom Dokument

Es werden die Color Rendering Intents benutzt, die in den PDF-Dokumenten für Bilder und Gra­fiken definiert sind. Normalerweise ist in den PDF-Dokumenten der Rendering Intent "relativ" eingetragen. Es kann jedoch vorkommen, dass einzelnen Objekten unterschiedliche Rendering Intents zugewiesen sind. In solchen Fällen wird der Objekt-bezogene Rendering Intent übernom­men, wenn diese Option eingestellt ist. Gegebenenfalls können Sie solche PDF-Dokumente vorab z. B. mit der Prinect PDF Toolbox überprüfen.

Hinweis: Den Eintrag "Vom Dokument" sollten Sie nur wählen, wenn Sie sicher sind, dass in den bearbeiteten Dokumenten Rendering Intent-Einstellungen definiert sind, wel­che die gewünschte Farbraum-Konvertierung korrekt steuern können. Ist dieses nicht sicher gewährleistet, sollten Sie diese Einstellung möglichst nicht benutzen.

Option "TK" (Tiefenkompensation)

Mit Aktivierung der Option "TK" wird die Bildtiefenkompensation (engl.: black point compensation) eingeschaltet. Die Bildtiefenkompensation können Sie für die Wiedergabeverhalten "Relativ farbme­trisch", "Fotografisch" und "Sättigungserhaltend" aktivieren. Sichtbare Auswirkung hat diese Option allerdings nur für das Wiedergabeverhalten "Relativ farbmetrisch".

Bei der Farbraumanpassung werden alle L-Tiefen (im L*a*b*-Farbraum), die dunkler als Toner-/Tin­ten-Schwarz sind, auf Toner-/Tinten-Schwarz abgebildet, so dass die Tiefenzeichnung verloren geht.

Die Bildtiefenkompensation verbessert den Wiedergabebereich bei der Farbraum-Transformation in den L*a*b*- Farbraum oder vom L*a*b*-Farbraum in den Geräte-Farbraum bei Verwendung des Wie­dergabeverhaltens "Relativ farbmetrisch". Da der L*a*b*-Farbraum größer ist als der CMYK-Geräte­farbraum, stehen im L*a*b*-Farbraum für dunkle Bildanteile mehr Helligkeitsstufen zur Verfügung als im CMYK-Farbraum. Bei der Farbraum-Transformation vom L*a*b*- in den CMYK-Farbraum mit dem Wiedergabeverhalten "Relativ Farbmetrisch" wird der Farbraum im Bereich der Tiefen abgeschnitten bzw. undifferenziert wiedergegeben, da die Tiefen außerhalb des darstellbaren Bereichs liegen. Dies führt häufig zu einer schlecht differenzierten Wiedergabe dunkler Bildteile, speziell wenn zur Farb­raum-Transformation ICC-Profile für unbeschichtete Papiere verwendet werden.

Die Bildtiefenkompensation passt den Schwarzpunkt bei der Farbraum-Transformation an und bewirkt damit, dass dunkle Bildteile besser differenziert werden. Hierbei wird der Tiefenbereich wie­der "gestreckt", wodurch Farbverschiebungen auch in den helleren Farbwerten auftreten können. Daher ist dieses Verfahren für eine farbtreue Proofausgabe nur bedingt geeignet.

Wir empfehlen, anstelle des Wiedergabeverhaltens "Relativ farbmetrisch" mit Bildtiefenkompensation das Wiedergabeverhalten "Fotografisch" zu verwenden. Dieses Wiedergabeverhalten bietet auch in den dunklen Bildteilen eine differenzierte Wiedergabe während Farbverschiebungen nur minimal auf­treten. Prinzipiell lassen sich aufgrund der unterschiedlichen Größe der Farbräume Unterschiede nicht vollständig vermeiden.

Parameter "CMYK-Farben erhalten"

Ist diese Option aktiviert, werden die CMY-Anteile von vollflächigen ein- oder zweifarbigen Bildteilen erhalten.

Normalerweise wird bei der Anwendung von Farbmanagement aus C=100, M=0, Y=0, K=0 beispiels­weise C=96, M=12, Y=8, K=2, d. h. es kommen "verschmutzende Anteile" hinzu. Diese Anteile sind völlig korrekt, wenn es um eine farbrichtige Darstellung geht. Allerdings ist dieses Verhalten eventuell bei technischen Flächen (z. B. Diagrammen) unerwünscht, weil es z. B. bei Registerfehlern an den meist scharfen Kanten zu farbigen Rändern kommt, oder die maximale Farbigkeit des Ausgangs-Druckprozesses soll für diese Farbfläche erhalten bleiben.

Auswahl "Primärfarben (Vollton)"

Im CMYK-Farbmodell sind Cyan, Magenta, Yellow und Schwarz (K) die Primärfarben. Mit dieser Aus­wahl bleiben nur die Vollton-Primärfarben mit einem Wert von 100% in den Original-Farbanteilen erhalten, d. h. sie werden nicht durch das Farbmanagement verändert. Beispiel: 100% Magenta.

Auswahl "Primärfarben alle"

Mit dieser Auswahl bleiben alle Primärfarben (auch unter 100%) in den Original-Farbanteilen erhal­ten, d. h. sie werden nicht durch das Farbmanagement verändert. Beispiel: 70% Magenta.

Auswahl "+Sekundärfarben (Vollton)"

Sekundärfarben sind Farben, die bei der Farbmischung von jeweils zwei Primärfarben (C, M,Y) ent­stehen. Im CMYK-Farbmodell sind die Sekundärfarben "Rot" (C=0, M=100, Y=100), "Grün" (C=100, M=0, Y=100) und "Blau" (C=100, M=100, Y=0).

Der Sekundärfarbenerhalt wirkt immer zusätzlich zum Primärfarbenerhalt. Dies wird durch das vor­angestellte Plus-Zeichen gekennzeichnet.

Beim Sekundärfarbenerhalt (Vollton) bleiben zusätzlich zu den Primärfarben Vollton-Sekundärfarben mit jeweils 100%-Anteilen erhalten, z. B. Blau (C=100, M=100, Y=0).

Durch Klicken auf das Plus-Symbol vor der Auswahlliste können Sie den CMYK-Farbenerhalt für Bil­der und Grafiken getrennt parametrieren.

Auswahl "+Sekundärfarben alle"

Beim Sekundärfarbenerhalt (alle) bleiben zusätzlich zu den Primärfarben alle Sekundärfarben erhal­ten, auch wenn die Sekundärfarben ursprünglich nicht aus 100% Primärfarben-Anteilen zusammen­gesetzt sind. So bleibt z. B. Rot (C=0, M=80, Y=80, K=0) erhalten.

Vorsicht: Der Primär-/Sekundärfarbenerhalt sollte nur dann aktiviert werden, wenn für technische Farbwiedergabe tatsächlich die Farben ohne Einwirkung des Farbmanage­ments erhalten bleiben müssen. Auf keinen Fall sollten diese Optionen standardmäßig aktiviert werden, da es sonst zu ungewünschten Druckergebnissen kommen kann.

Hinweis: Objekte bzw. Dokumente, die im Farbraum "Grau" vorliegen, werden bei einge­schaltetem Farberhalt nicht mit dem Farbmanagement behandelt.

 RGB-Farben

Option "Eingebettete Profile verwenden"

Mit diesem Parameter definieren Sie, welches RGB-Eingangsprofil verwendet werden soll:

•Ist diese Option aktiviert und ist in den PDF-Dokumenten ein geräteabhängiges Eingangsprofil eingebettet, wird dieses Profil als Eingangsprofil verwendet.

•Ist diese Option aktiviert und ist kein eingebettetes Eingangsprofil in den PDF-Dateien vorhan­den, wird das ausgewählte RGB-ICC-Profil für das Farbmanagement verwendet.

•Ist diese Option nicht aktiviert, wird grundsätzlich das ausgewählte RGB-ICC-Profil für das Farb­management verwendet.

Ansonsten gelten die Anmerkungen, die für CMYK-Farben gemacht wurden. Siehe Option "Eingebettete Profile verwenden".

Getrennte Eingangsprofil-Einstellungen für Bild- und Text- bzw. Grafik-Elemente

Siehe Option "Getrennte Eingangsprofil-Einstellungen für Bild- und Text- bzw. Grafik-Elemente".

RI (Rendering Intent)

Siehe RI (Rendering Intent).

Option "TK" (Tiefenkompensation)

Siehe Option "TK" (Tiefenkompensation).

 Schwarzerhalt

Diese Einstellungen entsprechend den Einstellungen für Toner-basierte Digitaldruckmaschinen:

Option "Schwarzerhalt in Bildern"

Wenn diese Option aktiviert ist, werden in Bildern nur die Farben C, M, Y in den Ziel-CMY-Farbraum konvertiert, K wird nicht konvertiert. Der Schwarz-Aufbau bleibt identisch erhalten.

Hinweis: Diese Einstellung kann zu Problemen bei der Ausgabe führen, wenn die Schwarz-Tinten des Ursprungs- und Ziel-Farbraums unterschiedliche Dichten haben.

Option "Helligkeitsverlauf anpassen"

Diese Einstellung steht für ein spezielles Verfahren, das folgendermaßen arbeitet:

•Für mittlere und helle Töne werden die Farben C, M, Y in den Ziel-CMY-Farbraum konvertiert. K wird mit Hilfe einer Gradationskurve konvertiert.

•Für dunkle Töne wird eine spezielle 4-dimensionale Abbildung mit K-Erhalt eingesetzt.

In langen Testreihen hat sich diese Verfahren als das beste bewährt. Diese Einstellung behebt in kom­plexen Dokumenten die meisten Probleme. Diese Funktion ist nur im Heidelberg Farbmanagement vorhanden. Diese Einstellung ist geeignet für Dokumente mit Text, Farb- und Graubildern.

Option "Schwarzerhalt für Text / Grafik"

Wenn diese Option aktiviert ist, wirkt sich das Color Management nicht auf die schwarzen Anteile von Text- bzw. Grafik-Objekten aus. Hierzu gibt es folgende Optionen:

•Alle

Für alle Text- bzw. Grafik-Objekte, die nur Schwarz-Anteile enthalten, bleibt die Schwarz-Defini­tion für die Ausgabe in der ursprünglichen Form erhalten, d. h. das Color Management wirkt sich nicht auf die Schwarz-Definition aus.

Hinweis: Wenn die Einstellung "Schwarzerhalt für Text / Grafik > Alle" aktiviert ist und eine Seite außer dem Schwarz-Auszug keine weiteren Separationen enthält, wird dies in der Vorschau durch ein Schwarz-Auszugs-Symbol gekennzeichnet:

Hier können Sie schnell erkennen, ob ein Bogen mit scheinbar schwarzem Inhalt tatsächlich nur den K-Auszug enthält. Andernfalls würde er eventuell ungewollt mehrfarbig ausgedruckt werden.

•100% Schwarz erhalten

Ist diese Option aktiviert, wirkt sie sich folgendermaßen aus: Wenn in Text- oder Grafik-Objekten Schwarz als C=M=Y=0 und K=100% bzw. als R=G=B=0 und/oder Grau=0 definiert ist, bleibt das Schwarz als 100% Schwarz erhalten bzw. es wird auf C=M=Y=0 und K=100% gesetzt.

Option "Schwarz überdrucken" für Text / Grafik

Die Funktion "Überdrucken" wird am häufigsten dafür verwendet, Passer-Probleme und Blitzer bei schwarzer Schrift und anderen schwarzen Grafikobjekten, die über einem farbigen Hintergrund lie­gen, zu vermeiden. Als gestalterisches Mittel wird Überdrucken auch mit Schlagschatten oder farbi­gen CMYK-Objekten verwendet. Am besten lässt sich Überdrucken steuern, wenn es direkt in der Applikation, die den Druckauftrag erzeugt, eingestellt wird.

Die Überdrucken-Einstellungen des Prinect-Farbmanagements dienen zum Einen dazu, Unzulänglich­keiten der Applikationen auszugleichen, und zum Anderen, fehlerhafte Dokumente so zu verarbeiten, dass der gewünschte Überdrucken-Effekt erzielt wird. Es ist nicht möglich, beliebig von Objekt zu Objekt auf der Druckseite zu erkennen, welches Objekt überdrucken soll und welches nicht. Daher sind diese Einstellungen für Einzelfälle manchmal nicht ausreichend.

Ist diese Option aktiviert, werden alle ausstanzend definierten schwarzen Elemente auf "überdru­ckend" gesetzt.

Diese Option wirkt sich auf folgende Farbräume aus: "DeviceCMYK" mit C=M=Y=0%, "DeviceGray" oder "Sonderfarben-Schwarz" (/Separation/Black). Sie können diese Option gezielt auf Text- und/oder Grafik-Objekte anwenden.

 Sonderfarben

Diese Einstellungen entsprechend teilweise den Einstellungen für Toner-basierte Digitaldruckmaschi­nen:

Option "Transparente Sonderfarben entfernen"

Sonderfarben können als Typ "Transparent" definiert werden. Diese Definition wird in den Auftrags­einstellungen im Parameterbereich "Farben" vorgenommen (siehe Parameterbereich "Farben"). In der Regel werden transparente Sonderfarben als Lacke genutzt.

Ist diese Option aktiviert, werden alle als "transparent" definierten Sonderfarben aus den Druck-Aus­gabedaten entfernt. Diese Option sollte aktiviert sein, wenn kein Lackierwerk an der Druckmaschine vorhanden ist.

Ist ein Lackierwerk vorhanden und soll es zur Ausgabe von transparenten Sonderfarben genutzt wer­den, müssen Sie diese Option deaktivieren.

Option "DieLine entfernen"

Ist diese Option aktiviert, werden Sonderfarben des Typs "DieLine" nicht mit ausgegeben. Die Sonder­farbe "DieLine" wird in PDF-Dokumenten in der Regel als "Proof-Farbe" verwendet, um z. B. Proof-Marken darzustellen. Soll der aktuelle Druckauftrag geprooft werden, können Sie diese Option für die Proof-Ausgabe deaktivieren. Für die Produktions-Ausgabe sollten Sie diese Option aktivieren.

Option "Sonderfarben in Prozessfarben konvertieren"

Wird diese Option aktiviert, werden Sonderfarben nicht als getrennte Farbseparationen ausgegeben, sondern sie werden in CMYK-Farben umgerechnet.

Die Auswirkung dieser Option wird in der Bogen-Vorschau visualisiert.

Hinweis: Im Arbeitsschritt "Digitaldruck" werden grundsätzlich die Sonderfarb-Einstel­lungen verwendet, die im Druckauftrag im Parameterbereich "Farben" (siehe Parameterbereich "Farben") definiert sind.

•PDF-Dokumente enthalten in der Regel "Rezepte" für die Prozessfarben-Ersetzung (CMYK-Ersetzung) der im Dokument vorkommenden Sonderfarben, d. h. für jede im Dokument vorkom­mende Sonderfarbe ist definiert, durch welche CMYK-Anteile die Sonderfarbe ersetzt wird. Im Parameterbereich "Farben" in den Auftrags-Einstellungen kann definiert werden, ob die in den Auftrags-Einstellungen definierten oder die in den PDF-Dokumenten vorhandenen Ersetzungs-Vorschriften angewandt werden.

•Auch im Bereich "Administration" des Prinect Cockpits werden Sonderfarb-Ersetzung-Rezepte unter "Farbtabellen" vorgehalten. Im Parameterbereich "Farben" in den Auftrags-Einstellungen kann definiert werden, ob die in den Auftrags-Einstellungen definierten oder die im Bereich "Administration > Farbtabellen" vorhandenen Ersetzungs-Vorschriften angewandt werden.

Option "Ausgabequalität ΔE₀₀"

Mit dieser Funktion erhalten Sie die Möglichkeit zu überprüfen, mit welcher Genauigkeit Sonderfar­ben im Digitaldruck simuliert werden können, ohne Test-Ausdrucke ausgeben zu müssen.

Für die eingestellte Papiersorte (siehe Auswahlliste "Papier") werden die ΔE 2000-Werte für jede Sonderfarbe angezeigt. Werden für die Umschlag- und die Innenteil-Seiten unterschiedliche Papiersorten verwendet, werden diese Werte für jede Papiersorte getrennt angezeigt. Überschreitet ein ΔE 2000-Wert ein kritisches Maß, wird der Zahlenwert in roter Farbe dargestellt.

Funktion "Sonderfarbenanpassung"

Werden spezielle Einstellungen zur Sonderfarb-Ersetzung benötigt, können Sie die Funktion "Sonder­farbenanpassung" nutzen. Mit dieser Funktion können Sie individuelle Einstellungen zur Sonderfarb-Ersetzung für den aktuellen Druckauftrag vornehmen.

Hinweis: Wenn im Auftrag ein Farbprofil eingestellt ist, das von dem in den Digitaldruck-Einstellungen des Prinect Managers definierten Ausgabeprofil abweicht, erscheint eine Warnmeldung, sobald der Dialog "Sonderfarbenanpassung" geöffnet werden soll. Diese Warnmeldung weist darauf hin, dass eine Sonderfarbenanpassung aufgrund der unter­schiedlichen Farbprofile nicht möglich ist. Sie können wählen, das Ausgabeprofil des Prinect Mana­gers für die Sonderfarbenanpassung zu übernehmen oder die Sonderfarbenanpassung abzubrechen.

Es wird empfohlen, vor Beginn der Farbanpassung eine Probe der korrekten Sonderfarbe im Original bereit zu halten, um die Ausdrucke der Testcharts mit dieser Probe vergleichen zu können.

Hinweis: Diese Einstellungen beziehen sich immer auf einen bestimmten Papiertyp auf einer bestimmten Druckmaschine.

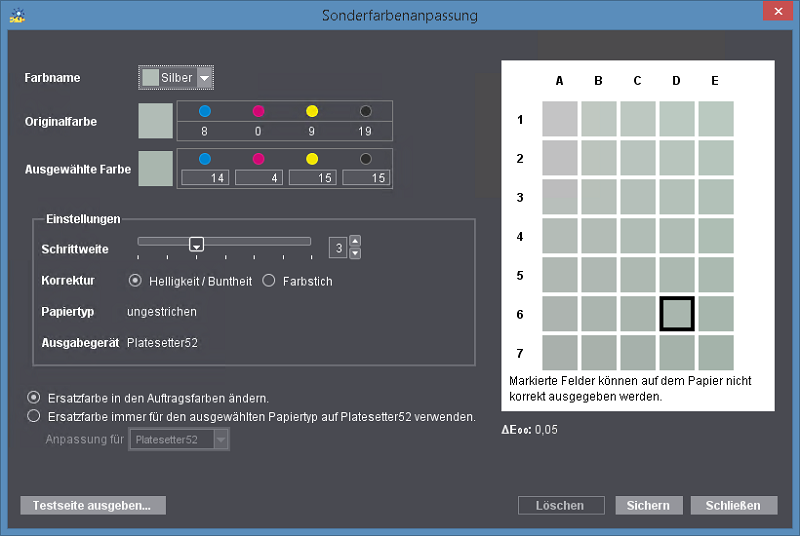

1.Klicken Sie auf "Sonderfarbenanpassung".

Der Dialog "Sonderfarbenanpassung" wird geöffnet.

2.Wählen Sie in der Auswahlliste "Farbname" zunächst die Sonderfarbe aus, für die Sie eine Farb-Ersetzung definieren wollen. Es werden alle Sonderfarben angeboten, die im aktuellen Druckauftrag definiert sind.

Im Farbfeld-Bereich wird im mittleren Farbfeld "C4" die Original-Farbe angezeigt. In der Umge­bung der Originalfarbe werden veränderte Farben angezeigt. Farben, die auf dem im Druckauf­trag eingestellten Papier nicht korrekt ausgegeben werden können, sind mit einem "x" gekenn­zeichnet.

Unterhalb des Farbfeld-Bereichs wird der ΔE 2000-Wert des aktuell selektierten Farbfelds ange­zeigt. Wenn Sie mit dem Mauscursor ein anderes Farbfeld überstreichen, wird der aktuelle ΔE 2000-Wert des gerade überstrichenen Farbfelds angezeigt. Hier können Sie schnell die Abweichungen zur Original-Farbe sehen und eine optimale Ersatzfarbe finden.

Ziel dieser Einstellungen ist es, eine Farbe zu ermitteln, welche optimal die Original-Sonderfarbe ersetzt und dabei korrekt ausgegeben werden kann (die also nicht mit einem "x" markiert ist).

3.Klicken Sie auf "Testseite ausgeben". Es wird ein Testchart ausgedruckt.

Hinweis: Jeder Testchart-Ausdruck erzeugt im Prinect Manager einen neuen, eigenen Druckauftrag. Diese Testchart-Druckaufträge sind mit den Farbeinstellungen parame­triert, die für eine farbtreue Ausgabe erforderlich sind.

4.Vergleichen Sie nun den Ausdruck des Testcharts mit der Original-Vorlage und ermitteln Sie das Farbfeld, das am besten mit der Original-Sonderfarbe übereinstimmt.

5.Ist die Abweichung noch zu groß, aktivieren Sie unter "Korrektur" eine der Optionen "Helligkeit/Buntheit" oder "Farbstich", um die Art der Farbveränderung einzustellen. Verstel­len Sie jetzt den Schieberegler "Schrittweite" so lange, bis geeignete Farbfelder im Vorschau-Fenster angezeigt werden. Je größer die Schrittweite eingestellt wird, desto stärker fallen die Unterschiede zwischen den einzelnen Farbfeldern aus.

6.Wiederholen Sie jetzt die Schritte 3. und 4. so oft, bis die Zielfarbe genügend genau ermittelt ist. Auf dem Testchart hat das Farbfeld mit der korrekten Farbe eine "Adresse" z. B. "D 6".

7.Klicken Sie im Dialog "Sonderfarbenanpassung" auf das entsprechende Feld "D 6".

Unter "Originalfarbe" werden die CMYK-Werte bzw. L*a*b*-Werte (je nach Farb-Definition) der Originalfarbe angezeigt. Entsprechend werden unter "ausgewählte Farbe" die Werte für die ausgewählte Farbe (im Beispiel die des Feldes "D 6") angezeigt.

Hinweis: Die Farbwerte der Zielfarbe werden immer in CMYK-Werten angegeben, auch wenn die Originalfarbe im L*a*b*-Farbraum definiert ist (Ausnahme: Inkjet-Druckma­schinen).

8.Wenn Sie die Ersatzfarbe nur für den aktuellen Druckauftrag einstellen wollen, aktivieren Sie die Option "Ersatzfarbe in den Auftragseinstellungen ändern".

Soll die Ersatzfarbe grundsätzlich für die verwendete Papiersorte eingestellt werden, aktivieren Sie die Option "Ersatzfarbe immer für den ausgewählten Papiertyp "..." auf (...) verwenden" und wählen Sie in der Auswahlliste "Anpassung für" den Papiertyp aus, der für den Testseiten-Ausdruck verwendet wird. Dann wirken sich diese Einstellungen auf alle Druck­aufträge aus, die mit diesem Papiertyp auf dieser Druckmaschine gedruckt werden. Diese Para­metrierung gilt solange, bis sie erneut geändert wird.

9.Ist die Farbwahl in Ordnung, bestätigen Sie den Dialog mit "Sichern".

(10).Mit dem Button "Löschen" werden alle Einstellungen zurückgesetzt, sodass für die jeweilige Kombination Papiertyp — Druckmaschine keine speziellen Sonderfarb-Einstellungen mehr defi­niert sind.

Die Felder "Papiertyp" und "Ausgabegerät" sind reine Informationsfelder.

 Ausgabeprofil

In diesem Bereich können Sie definieren, welches Druckprozess-Ausgabeprofil für die CTP-Ausgabe verwendet werden soll.

Option "Automatische Auswahl gemäß Papiertyp"

Wenn Sie diese Option aktivieren, wird die Farb-Ausgabe automatisch an das Farbprofil des gewähl­ten Papiertyps angepasst. Dies setzt voraus, dass die verwendeten Papiertypen charakterisiert sind, d. h. dass ein entsprechendes Farbprofil, das möglichst gut an die Farbwiedergabe-Eigenschaften des Papiers angepasst ist, vorliegt. Im Normalfall ist dies die beste Einstellung für das Farbmanagement.

Option "In Grau konvertieren"

Wenn Sie diese Option aktivieren, wird der Auftrag bzw. der Teilauftrag (Umschlag oder Inhalt) in Graustufen ausgegeben, auch, wenn er farbige Seiten enthält. Diese Einstellung wird in der Vorschau angezeigt.

Option "Anderes Profil"

Diese Option kann dann genutzt werden, wenn für die CTP-Ausgabe ein anderes Ausgabe-Profil ver­wendet werden soll als für das gewählte Papier standardmäßig vorgesehen ist. Mit dem Durchsu­chen-Button können Sie eine ICC-Profil-Datei in der Systemumgebung auswählen.

Voreinstellung:

Normalerweise wird ein zum Papiertyp passendes Universal-Ausgabeprofil voreingestellt (isotype 1.icc, .., isotype4.icc). Sie können anstelle der universellen Profile auch individuell an den verwende­ten Papiertyp angepasste Ausgabeprofile erzeugen und als Voreinstellung laden. Gehen Sie hierzu fol­gendermaßen vor:

1.Erzeugen Sie an der Digitaldruckmaschine mit der jeweils vorgesehenen Papiersorte je ein Aus­gabe-ICC-Profil und benennen Sie diese Profil-Dateien mit "custom1.icc", "custom2.icc", "cus­tom3.icc" oder "custom4.icc".

2.Kopieren oder verschieben Sie diese Profildateien in den Ordner der Digitaldruck-ICC-Profile, z. B. "E:\PTConfig\SysConfig\Resources\ICC-Profiles\Printer\Digital\CV".

Wenn Sie jetzt die Option "Automatische Auswahl gemäß Papiertyp" aktivieren, wird das zum gewähl­ten Papiertyp passende Custom-Ausgabeprofil automatisch voreingestellt.

Hinweis: Die ausgewählten Profile werden abhängig vom aktuellen Kontext auf Eignung geprüft. Wird ein ungeeignetes Profil ausgewählt, wird eine Warnmeldung angezeigt.

Funktion "Profilanpassung"

Mit der Funktion "Profilanpassung" können Sie bei Bedarf das aktuell eingestellte Ausgabeprofil nach Sichtkontrolle am Bildschirm "feinjustieren". Nach Anklicken des Buttons "Profilanpassung" wird fol­gender Dialog geöffnet:

Oben rechts wird der Name des aktiven Profils angezeigt.

Im Bereich "Einstellungen" finden Sie den Umschalter (1) zwischen der Freihand- und der Schiebe­regler-Bedienung der Profilanpassung.

Freihand-Modus:

1.Im Freihand-Modus sind die Schieberegler deaktiviert und Sie können die Kurve durch Ziehen bei gedrückt gehaltener, linker Maustaste verändern. Hierbei wird ein "Ankerpunkt" erzeugt und die zugehörigen Koordinaten (in Prozent) werden eingeblendet. Durch mehrfaches Anklicken und Ziehen können Sie mehrere Ankerpunkte erzeugen.

2.Sie können jeden einzelnen Ankerpunkt mit dem Kontext-Menübefehl "Entfernen" über dem Ankerpunkt wieder entfernen.

3.Wenn Sie auf "Vorschau" klicken, wird die Seiten-Darstellung im Vorschau-Bereich an die neuen Farbprofil-Einstellungen angepasst. Auf diese Weise können Sie die Wirkungsweise des bearbei­teten Farbprofils überprüfen.

Schieberegler-Modus:

1.Wenn Sie auf den Umschalt-Button (1) klicken, werden die Schieberegler für die Parameter "Tie­fenzeichnung", Mitteltonkorrektur" und "Lichterzeichnung" für die Farbkanäle CMY (gemein­sam) (2) bzw. C, M, Y (getrennt)(3) und K (4) bedienbar. Hiermit können Sie die entsprechenden Parameter per Schieberegler einstellen. Die Schieberegler wirken sich folgendermaßen aus:

·Tiefenzeichnung: Dieser Regler verändert den Wert der Kurve bei 75%. Der Wertebereich kann zwischen -20% und +20% verändert werden.

·Mitteltonkorrektur: Dieser Regler verändert die Kurve bei 50%. Hierdurch lässt sich die gesamte Kurve nach oben oder nach unten verschieben, d. h. es werden auch weitere Werte der Kurve angepasst. Der Wertebereich kann zwischen -30% und +30% verän­dert werden.

·Lichterzeichnung: Dieser Regler verändert den Wert der Kurve bei 25%. Der Wertebe­reich kann zwischen -20% und +20% verändert werden.

Die Auswirkungen der mit den Schiebereglern vorgenommenen Änderungen werden sofort in der Vorschau angezeigt.

2.Durch Doppelklick auf den Bezeichner eines Schiebereglers oder auf den Regler selbst wird der Regler wieder auf die Mittelstellung zurückgesetzt.

Sind Sie mit den Einstellungen zufrieden, können Sie das geänderte Farbprofil speichern. Es wirkt sich der Modus (Freihand- oder Schieberegler-Modus) aus, der aktuell eingestellt ist. Wenn Sie auf "Speichern" klicken, wird das Farbprofil überschieben. Ein vorinstalliertes Standard-Profil kann nicht mit "Speichern" überschrieben werden. Wenn Sie auf "Speichern unter" klicken, können Sie das geänderte Farbprofil unter einem anderen Namen auf dem Prinect Server speichern. Dann kann das Profil für spätere Aufträge erneut verwendet werden.

Mit "Schließen" wird der Dialog geschlossen. Wurden Änderungen vorgenommen und nicht gespei­chert, erscheint ein entsprechender Hinweis.
