Administración - Compensación de dilatación del papel

Compensación de dilatación de papel

En la impresión de pliego y en la impresión Offset en rollo puede suceder que el papel se dilate al pasar de una unidad de impresión a la siguiente unidad de impresión de la máquina de imprimir, y por consiguiente las separaciones ya no coinciden con la exactitud de registro requerida. La función "Compensación de dilatación de papel" (Paper Stretch Compensation) compensa esta dilatación deformando digitalmente el Bitmap del pliego de salida con el mismo factor con el que el papel se ha dilatado al llegar a la unidad de impresión. En esta técnica no sólo se contrae el motivo sino se reduce el Bitmap tramado que ya está listo, apareciendo en la hoja doble la roseta de trama en la forma correcta y deseada. Esta función aumenta de esta manera la calidad de la impresión.

Descripción de la función

Para cada máquina de imprimir que se tenga que alimentar, así como para cada diferente tipo de calidad de papel y también para diferentes pedidos de impresión (diferente distribución de color) se puede crear un original que describa las compensaciones necesarias para cada unidad de impresión.

Los parámetros de compensación se calculan por medio con una medición de una impresión de prueba respecto a la medida nominal (exactitud de impresión absoluta) o medida real de la primera unidad de impresión (sólo compensación de registro). Para ello, en el Prinect Signa Station se posi­cionarán marcas de medición especiales en un pliego de referencia, que después de la impresión permiten calibrar las desviaciones producidas por la dilatación del papel. Estas marcas de medición están compuestas por una escala (la "referencia") que normalmente se imprime en la separación de color más oscura, y marcas de líneas individuales que se imprimen junto a la escala en los otros colo­res. De acuerdo al nivel de dilatación del papel, las marcas de líneas difieren de la línea cero de la escala. Estas diferencias se leen en el pliego impreso y se anotan en la tabla respectiva en la pesta­ñeta "Valores de compensación". Adicionalmente, en la pestañeta "Puntos de referencia" habrá que indicar dónde está colocada cada una de las marcas de medición del pliego de impresión.

Después de introducir los valores de compensación, el resultado de la medición se guarda en un ori­ginal que tenga un nombre de libre elección. Para imprimir con compensación de dilatación del papel, el original en el original de secuencia "PageOutput" o "ImpositionOutput" se ajusta en "Impre­sión > Compensación de dilatación del papel" del área "Renderización".

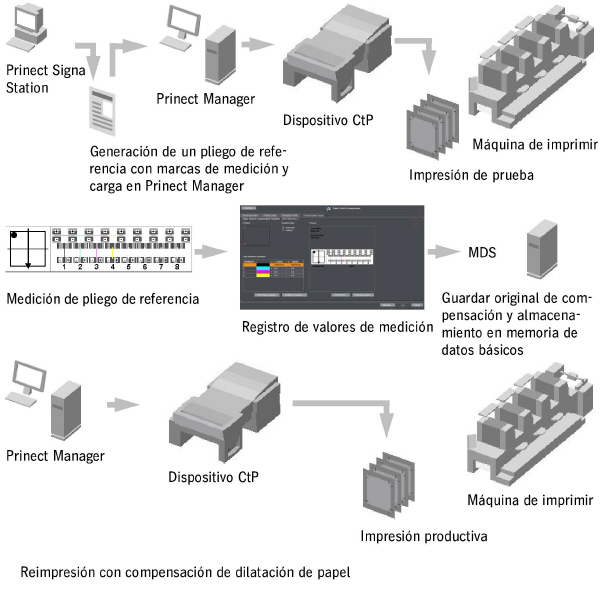

La secuencia para determinar los valores de compensación y para parametrar la compensación de dilatación del papel en el flujo de trabajo Prinect tiene los siguientes pasos:

1.En el Prinect Signa Station genere un pliego de referencia. El pliego de referencia debe tener las marcas de medición especiales para la compensación de dilatación del papel. Las marcas de medición deben estar alineadas entre si de manera horizontal y vertical. El pliego de referencia no necesariamente tiene que tener el contenido del original del pedido de impresión que debe imprimirse de manera compensada; sin embargo su tamaño debe corresponder al formato de pliego del pedido de impresión y debería tener los colores que se han de usar posteriormente en el pedido de impresión. Además, el pliego de referencia debería presentar para cada color de impresión incluido un cubrimiento superficial comparable con el pedido de impresión origi­nal. Cada diferencia de cubrimiento superficial existente entre el pliego de referencia y el pedido de impresión original deteriora los resultados de la medición.

Ud. podrá lograr una mayor exactitud cuando las marcas de medición se incluyan en las signa­turas del pedido de impresión original de tal forma que la medición de la compensación de dila­tación del papel se realice con los datos originales.

2.Si para determinar la dilatación del papel debe imprimirse un pedido con colores especiales, el orden de los colores en los ajustes del pedido de impresión y en los ajustes de la dilatación del papel debe ser exactamente el mismo que el orden de los colores en la máquina de imprimir.

En el pedido de impresión abierto se puede modificar en la pestañeta "Ajustes del pedido > Colores" el orden de los colores de impresión.

3.Para el pliego de referencia o para el documento original provisto de marcas de medición genere un pedido de impresión y exponga las planchas de impresión. Considere que en el área "Rende­rización > Impresión" de la secuencia "PageOutput" o en la secuencia "ImpositionOutput" no se puede ajustar ninguna compensación de dilatación del papel.

4.En la máquina de imprimir correspondiente imprima el pliego de referencia o el documento ori­ginal provisto con las marcas de medición. Antes de que se retire un pliego para que sea cali­brado, la impresión deberá ser "En color".

5.En el Prinect Cockpit pase al área "Administración > Recursos > Compensación de dilatación del papel". En Pestañeta "Parámetros de impresión" haga clic en el botón "Nuevo" y escriba el tamaño del pliego de imposición (las medidas de las planchas de impresión utiliza­das). Ahora podrá usar las demás pestañetas para parametrar la compensación de dilatación del papel.

6.Entre a la pestañeta Pestañeta "Secuencia de impresión" y arregle el orden de los colores de tal forma que concuerde con el orden en la máquina de imprimir. Con "Referencia" ajuste el color de impresión en el que se va a imprimir la escala para la medición de la dilatación del papel (definido en el Prinect Signa Station). El color de referencia es por lo general el color de impresión más oscuro (p. ej. el negro en CMYK).

7.En Pestañeta "Puntos de referencia" anote los puntos de referencia, es decir, las posiciones del pliego en las que hay impresas marcas de medición.

8.Cambie a Pestañeta "Valores de compensación". En cada marca de medición mida la diferencia de los colores de impresión frente a la línea cero de la escala de referencia, y en la tabla "Diferencia de registro total" anote los valores medidos para cada punto de referencia. En caso necesario puede imprimir una tabla vacía para cada punto de referencia, en la que puede escribir a mano los valores de medición. A continuación hay que anotar en la tabla "Diferencia de registro total" los valores escritos a mano.

9.Guarde el original de compensación de dilatación del papel así preparado. Para aplicar el origi­nal de la compensación de dilatación del papel posteriormente en otro pedido de impresión active en el área "Renderización > Impresión" de la secuencia "PageOutput" o "ImpositionOut­put" la opción "Compensación de dilatación del papel" y seleccione el original de compensación de dilatación del papel en "Impresión de blanco" o "Retiración".

10.Para incrementar la exactitud de la compensación de dilatación del papel puede repetir la expo­sición y la impresión del pliego de referencia, pero esta vez con los parámetros de compensa­ción calculados. Abra el original de compensación que ha guardado anteriormente. Con el botón Corrección iteractiva de la pestañeta "Valores de compensación" puede anotar las diferencias de la segunda medición junto a los valores de desviaciones ya existentes.

Nota: Cuando se usa una memoria de datos básicos (MDS) en el entorno del sistema, los originales de compensación de dilatación del papel automáticamente se guardarán tam­bién en la memoria de datos básicos.

La inclusión del cálculo de la compensación de dilatación del papel se realiza "on the fly" durante la exposición (cuando se usa un Prinect MetaShooter). De manera alternativa, los parámetros de com­pensación se pueden incluir en el cálculo de los archivos TIFF-B cuando se exportan los Bitmaps TIFF-B.
