Conectar Data Terminal con máquina JDF
Heidelberg pone a disposición de todos los productores de máquinas un interfase basado en JDF/JMF para conectar máquinas al Prinect. Si su máquina tiene este interfase podrá ser conectada on-line. Vea la descripción de este tipo de conexión también en Data Terminal con máquina JDF (conexión semiautomática de otros fabricantes).
Para conectar una máquina que tiene interfase JDF/JMF, proceda de la siguiente manera:
1.Iniciar el Prinect Cockpit.
2.Cambie al menú "Administración > Sistema" y marque el ordenador en el que se instaló el Prinect Manager.
3.Marcar el engine "CDM".

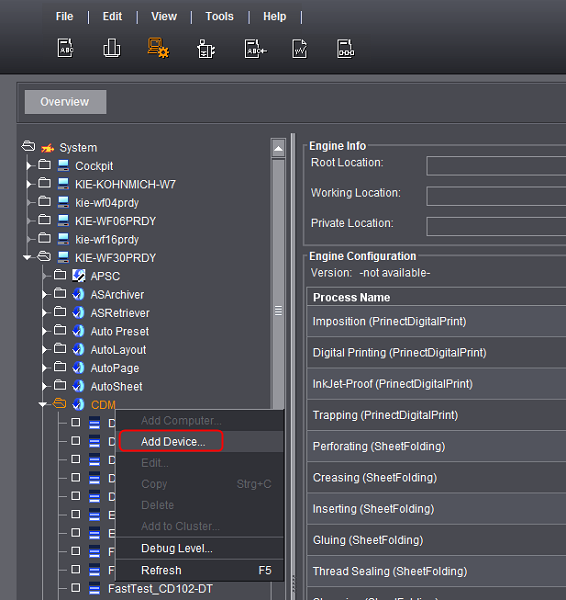

4.En el menú de contexto seleccione la entrada "Añadir dispositivo":

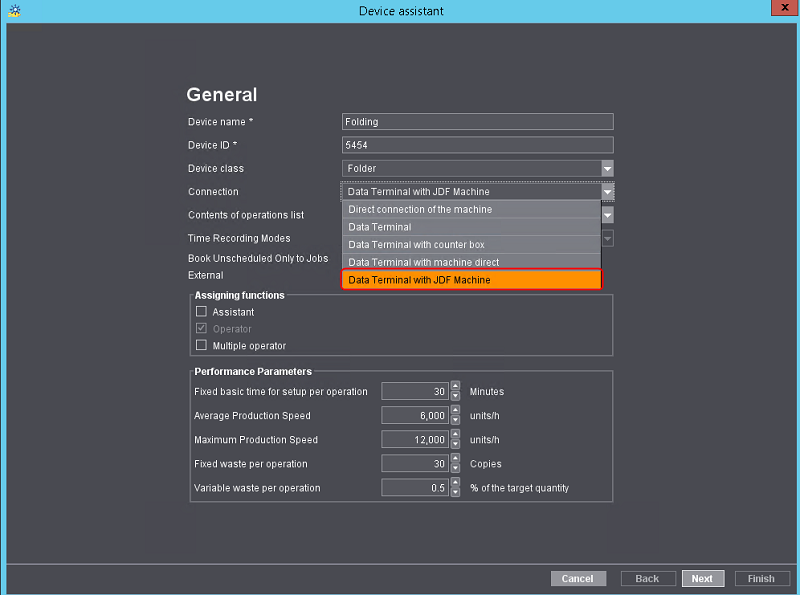

Se abrirá el Asistente de dispositivos:
5.Elija la conexión "Data Terminal con máquina JDF".
6.Defina todos los demás ajustes hasta el paso "Configuración de máquina JDF". Vea al respecto:
·Configuración general de un dispositivo
·Asignación de grupos de operaciones
·Asignación de grupos de usuarios

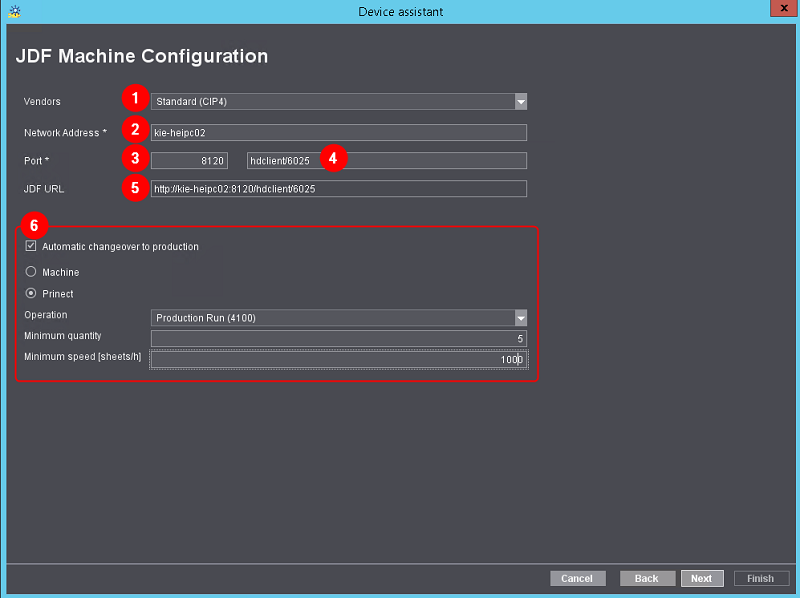

7.En el paso "Configuración de máquina JDF" defina los ajustes para su máquina:
(1) "Vendedor"
En el interfase JDF/JMF la máquina se comunica según los datos predeterminados CIP4. Este ajuste está seleccionado de manera estándar y no puede modificarse.
(2) "Dirección de la red"
Escriba el nombre o la dirección IP con la que se accede a esta máquina en la red.
(3) "Puerto"
Escriba el puerto con el que se accede a esta máquina.
(4) Nombre de servicio (si es necesario)
Algunas máquinas son direccionadas adicionalmente mediante un nombre de servicio. Si este es el caso escriba aquí el nombre de servicio.
(5) "URL de JDF"
En base a la dirección de red, puerto y nombre de servicio se forma la URL de JDF mediante la cual la máquina y el Prinect se comunican entre si.
(6) "Cambio automático a la producción"
Con esta opción usted ajusta cómo debe realizarse el cambio entre la puesta a punto y la producción. Son posibles los siguientes casos de aplicación:

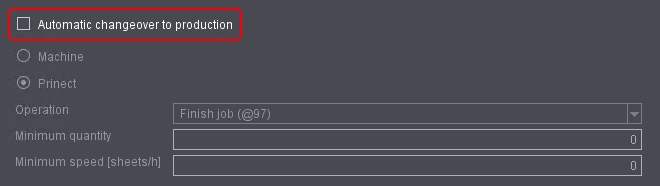

•Cambio manual
El operador de la máquina pulsa un mensaje RDS en el Data Terminal para cambiar entre puesta a punto y producción. Para este caso de aplicación desactive la opción "Cambio automático a la producción".

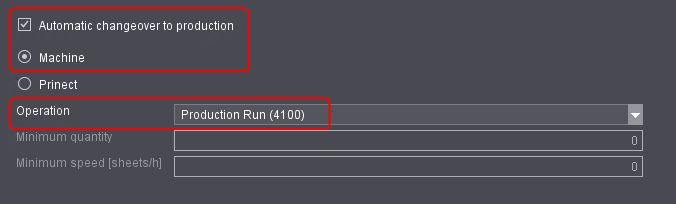

•Cambio mediante la máquina
La conmutación se realiza automáticamente a través de la máquina cuando se realiza la evaluación del estado de dispositivo. No todas las máquinas disponen de esta posibilidad. Si tiene alguna duda póngase en contacto con el fabricante de su máquina.
Para este caso de aplicación defina las opciones de la siguiente manera:
·Opción "Activar "Cambio automático a la producción"
·Activar opción "Máquina"
·Seleccionar operación (mensaje RDS) para la producción

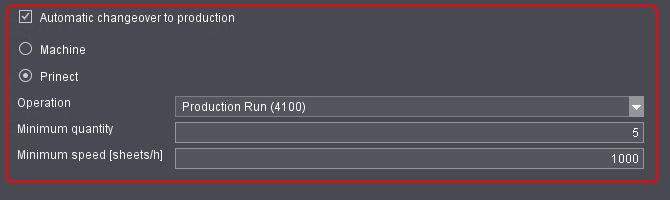

•Cambio mediante Prinect
La conmutación se realiza automáticamente a través de Prinect (de forma análoga al cuadro de contaje). Para ello se evalúan las cantidades que la máquina ha emitido en su respuesta y se calcula la velocidad de la máquina. Si se ha alcanzado la cantidad mínima y la velocidad mínima definida se cambiará automáticamente a la producción.
Para este caso de aplicación defina las opciones de la siguiente manera:
·Opciones "Activar "Cambio automático a la producción"
·Activar opción "Prinect"
·Seleccionar operación (mensaje RDS) para la producción
·Escribir la cantidad mínima y la velocidad mínima para lograr la producción
8.Haga clic en "Siguiente".
9.Defina los ajustes en el paso "Resumen"
Vea Asistente de dispositivo - Resumen.
10.Haga clic en "Finalizar".
De esta manera habrá creado exitosamente el dispositivo de tratamiento posterior con el interfase JDF/JMF.
