Area "Orientación de maqueta para exposición"
En esta área puede ajustar definitivamente la orientación de la maqueta de pliegos en la plancha de impresión. La rotación se realiza en pasos de 90° en sentido antihorario en comparación a la orientación de los pliegos originales (definida p. ej. en el Prinect Signa Station). Este ajuste tiene efecto solo en la salida CTP (expositor de planchas o Tiff-B-Export) y típicamente se usa en exposiciones lenticulares.
Lista de selección "Orientación de maqueta"
Aquí puede seleccionar la orientación de las maquetas de pliegos (en pasos de 90° grados en sentido antihorario)
Area "Adaptaciones"
Aquí se puede ajustar lo que ocurre cuando las maquetas de pliegos son más grandes que el formato del medio.
Parámetro "Si el medio es muy pequeño"
En la lista de selección "Si el medio es muy pequeño" puede determinar lo que debe ocurrir cuando la maqueta de pliego que debe salir es más grande que el formato de salida del expositor. Puede ajustar los siguientes parámetros:
•Selección "Recortar hasta tamaño de medio"
Puede utilizar esta opción si la maqueta de pliego sólo es escasamente más grande que el formato de la plancha de impresión. Si activa adicionalmente las opciones "Recorte horizontal centrado" y/o "Recorte vertical centrado", la maqueta de pliego se expone de forma centrada en la plancha. Si estas opciones no están activadas, puede ajustar un Offset en dirección horizontal y vertical introduciendo los valores en los campos "Recorte en". Los valores Offset son las distancias desde el canto izquierdo de la página hasta el canto izquierdo de la plancha de impresión, o desde el canto inferior de la página hasta el canto inferior de la plancha de impresión.
•Selección "Reducir hasta tamaño de medio"
Si selecciona esta opción se reduce la maqueta de pliego de tal forma que coincida con el formato de la plancha. El contenido de la maqueta se reproducirá completamente en la salida, pero la maqueta de pliego no se reproducirá en la escala original. En algunos casos, al reducir la escala pueden perderse las líneas muy finas. El parámetro "Modificación de escala" no se puede usar porque la escala se modifica automáticamente.
•Selección "Cancelar salida"
La salida del expositor se cancela si la maqueta de pliego es más grande que el formato de la plancha.
Parámetro "Modificación de escala"
En estos campos puede introducir factores de modificación de escala fijos (en porcentaje) para una modificación de escala horizontal y una vertical. De manera correspondiente, en la salida se reducen o se amplían las maquetas de pliegos. Tenga en cuenta introducir el mismo factor de modificación de escala para la dirección horizontal y vertical, de lo contrario las maquetas de pliegos se imprimen deformadas.
Opción "Reflejar"
Si activa esta opción, la maqueta de pliego se imprime de forma reflejada en relación al original. Puede utilizar esta opción, p. ej., cuando en la aplicación DTP se tenía activada durante la creación del documento la opción para reflejar la salida y se tienen documentos reflejados. Activando la opción "Reflejar" en la secuencia "ImpositionOutput" los documentos se imprimen en el expositor sin ser reflejados.
Opción "Adaptación al diámetro del cilindro de flexografía"
Requisito: Esta opción se puede usar solo en el tipo de dispositivo de salida "Tiff-B Export".
En el caso de que se tengan que exponer planchas de impresión de flexografía usted puede ajustar con esta opción una adaptación automática del espesor del material de las planchas de flexografía considerando el diámetro del cilindro flexográfico.
Motivo: Si hay que exponer planchas de impresión de flexografía, en el cálculo de la compensación de deformaciones se incluyen el espesor del material de la plancha y el radio del cilindro de impresión. De no hacerse esto, se influenciaría negativamente la calidad de la exposición. En versiones antiguas del Prinect Manager había que introducir manualmente un factor de modificación de escala en dirección X. El operador mismo tenía que calcular el factor de modificación de escala correcto.
La fórmula para el cálculo es:
Factor de modificación de escala dirección X = 100,0 * (1 — (espesor de plancha / 0.5 * diámetro del cilindro))
Activando la opción "Adaptación al diámetro del cilindro de flexografía" se puede calcular y ajustar la modificación de escala de forma automática. Lo único que tiene que hacer en la secuencia ImpositionOutput es introducir el diámetro del cilindro de flexografía.
Para que los datos correctos de las planchas de flexografía sean considerados en el cálculo automático debe introducir en Tiff-B Export Engine Manager las propiedades de la plancha de flexografía:

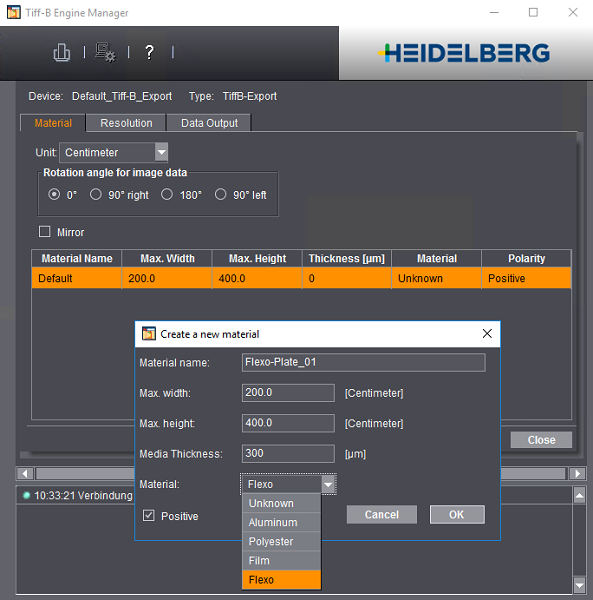

En Tiff-B Export Engine Manager seleccione el tipo de material "Flexo", escriba los parámetros de la plancha y otorgue un nombre significativo. ¡Tenga en cuenta de introducir el espesor de material sin considerar el material de soporte!

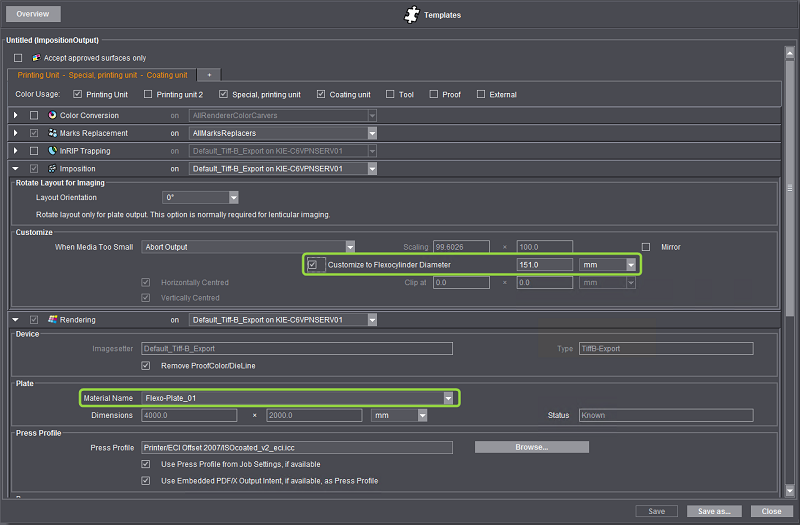

Una vez definido el material de la plancha de flexografía, en la opción "Imposición" de la secuencia ImpositionOutput tendrá solo que activar la opción "Adaptación al diámetro del cilindro de flexografía", escribir el diámetro correcto del cilindro, y en la opción "Renderización" seleccionar el material de la plancha de flexografía:
