Pestañeta "Ajustes de maqueta" para máquinas de imprimir Primefire 106

Las opciones disponibles en esta pestañeta se adaptan a la máquina de imprimir Primefire 106, es decir, opciones que no son útiles para este tipo de máquina no serán ofrecidas. Otras opciones se adaptan de forma correspondiente.

Nota: El formato final recortado para máquinas de imprimir Primefire 106 se toma general­mente de documentos PDF.

Lista de selección "Papel"

Seleccionando el substrato se muestra el alto y ancho respectivo. Para máquinas de impresión digital de pliegos hay que considerar: Los pliegos del substrato representados en el área de la maqueta se muestran en la orientación en la que los pliegos están orientados en la máquina de imprimir cuando el operador está parado delante de la máquina de imprimir. Los pliegos pasarán por la máquina de imprimir de derecha a izquierda. Por consiguiente, el valor "Ancho" significa la dilatación del papel en la dirección de las fibras, y el valor "Alto" la dilatación del papel en dirección perpendicular a la fibra del papel.

Lista de selección "Condición de salida"

Elija aquí la condición de salida para el papel utilizado (vea Parametrado de máquinas mediante las condiciones de salida).

Area "Maqueta"

Con los parámetros "Columnas" y "Líneas" y con las opciones "Repetir" usted puede parametrar la cantidad de columnas y de líneas en el sujeto, así como también de repeticiones, en caso de ser necesario.

Opciones "Columnas / Líneas"

Aquí se define la cantidad de repeticiones/pliegos de plegado sobre el pliego de impresión.

La condición inicial es que un pliego de plegado se haya posicionado en un pliego de impresión. Es decir, el pliego de plegado 1 se ha posicionado en el pliego de impresión 1, el pliego de plegado 2 en el pliego de impresión 2, etc.

La opción "Repetir" tiene efecto únicamente cuando en los campos "Líneas" y/o "Columnas" se ha escrito un número igual o mayor que "2"

•"Líneas" sin "Repetir"

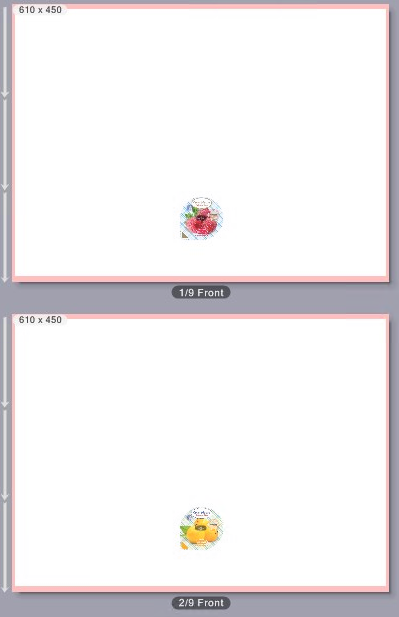

El campo "Líneas" y el campo "Columnas" tiene el número 1, y las opciones "Repetir" no están activadas:

En cada pliego se posiciona cada vez otro sujeto u otro pliego de plegado.

En el campo "Líneas" escriba ahora un "2". Las opciones "Repetir" están desactivadas.

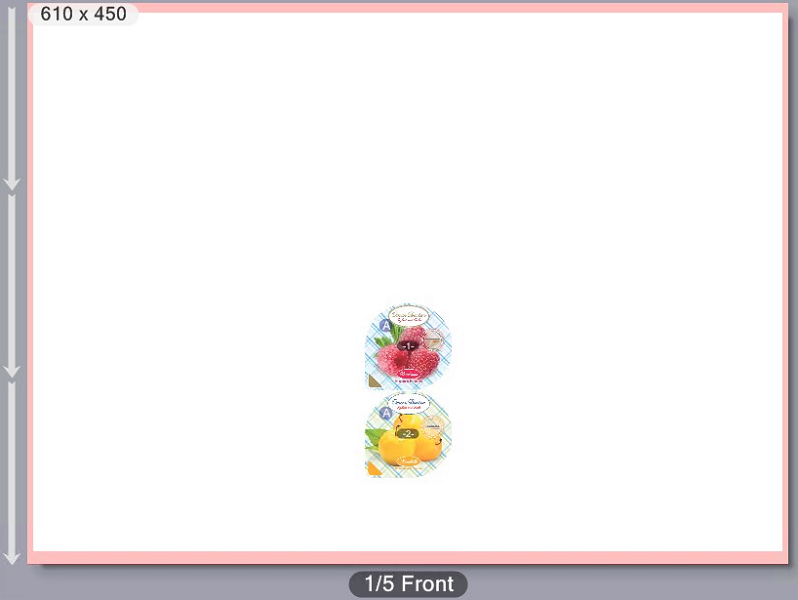

Los sujetos 1 y 2 se posicionarán uno debajo del otro:

•"Líneas" con "Repetir"

En el campo "Líneas" escriba un "2" y active la opción "Repetir".

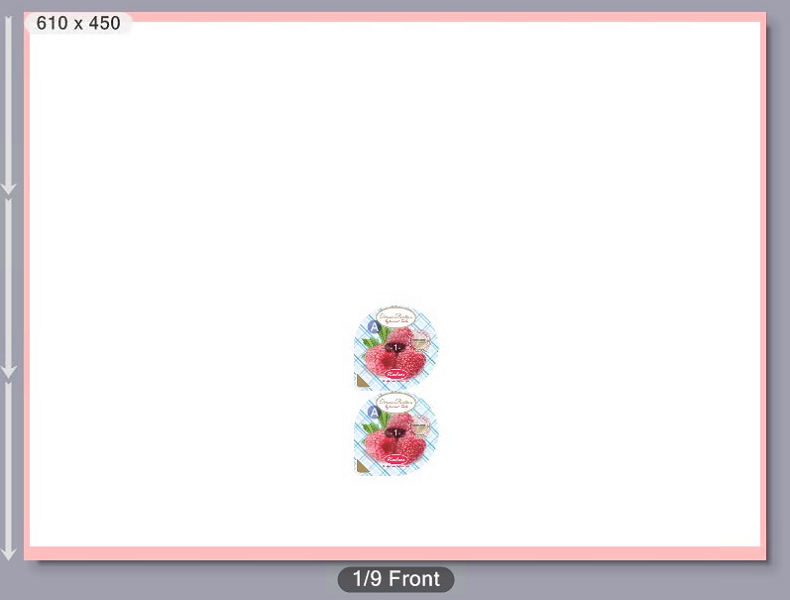

Se posicionarán cada vez 2 sujetos iguales uno debajo del otro:

•Líneas y columnas con repetir:

En los campos "Líneas" y "Columnas" escriba un "2". Las opciones "Repetir" están activadas.

Se posicionarán cada vez 4 sujetos iguales:

Opción "Rotación" (símbolo de ángulo)

En esta lista de selección puede ajustar un ángulo de rotación para todas las páginas/pliegos de ple­gado posicionados sobre las caras de pliego. Aquí también se rotan los contenidos de las páginas.

Están disponibles los ángulos de rotación 0°, 90°, 180° o 270° en sentido horario.

Nota: Si en el área de vista previa selecciona la vista "Maqueta", la orientación de las pági­nas se marca con el símbolo "A".

Opciones "Distancia vertical / horizontal"

Con estas opciones se pueden parametrar las distancias verticales u horizontales entre las páginas y/o pliegos de plegado.

Ajustes individuales de pliego de plegado para distancias y ángulo de rotación

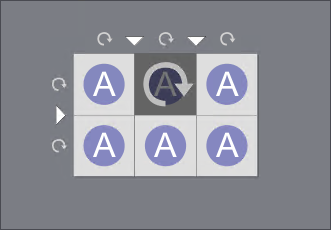

Si en los campos "Columnas" y/o "Líneas" hay un número mayor que "1", en el área inferior de la pestañeta "Ajustes de la maqueta" se mostrará un gráfico en el que usted puede ajustar individual­mente la orientación de cada pliego de plegado y las distancias entre los pliegos de plegado.

Haciendo clic en uno de los objetos en el gráfico puede modificar individualmente la orientación del pliego de plegado respectivo. Esta rotación se muestra en el área de la vista previa.

Con estas rotaciones los objetos individuales se rotan en una cara de pliego.

A diferencia de ello, con los ajustes del ángulo de rotación de la lista de selección se ajusta la orien­tación del orden total de todos los objetos posicionados en la cara del pliego.

Ejemplo: En una cara de pliego se ha posicionado varias veces una caja plegable. Parámetros: Columnas = 2, líneas = 2, repetir = On. La vista de vista previa "Maqueta" está ajustada.

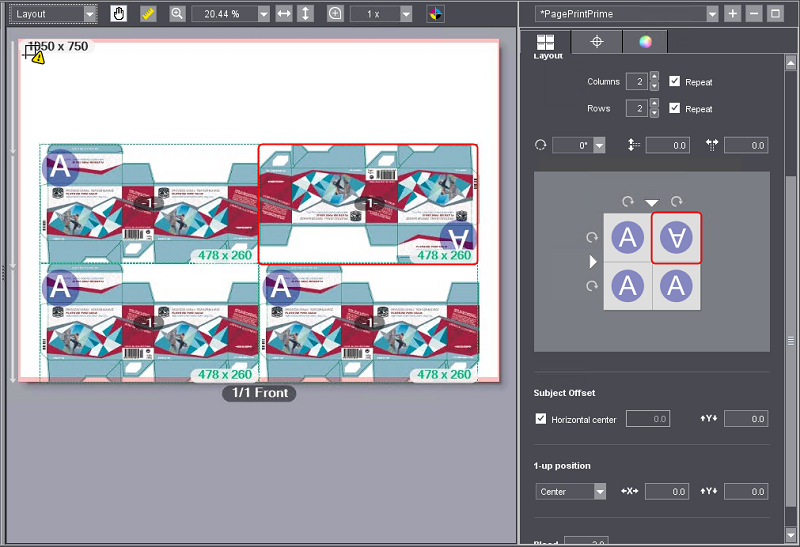

Ajuste del ángulo de rotación =  "0°", la caja plegable superior derecha del gráfico está rotada:

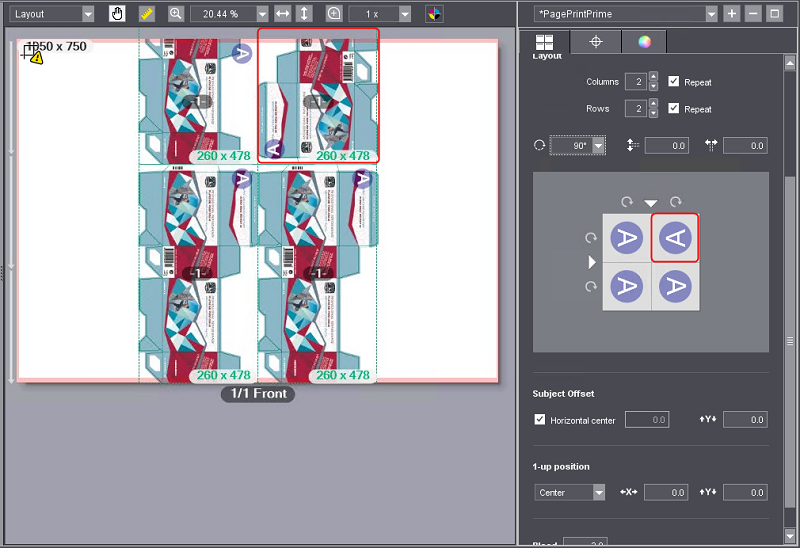

Ajuste del ángulo de rotación "90°", la caja plegable superior derecha del gráfico está rotada:

El orden total de las cajas plegables está rotado 90°; la caja plegable derecha superior está rotada 180° en comparación a las demás cajas plegables según el gráfico.

El ajuste del ángulo de rotación en la lista de selección ocasiona una rotación de todo el orden de objetos sobre el pliego de impresión. Las rotaciones que se realizan en el gráfico haciendo un clic ocasionan una rotación de objetos individuales en relación a los demás objetos.

Area "Distancia de sujeto"

En los campos de entrada puede ajustar la distancia horizontal y vertical del sujeto en relación al punto de referencia en la esquina izquierda inferior del pliego de impresión. El campo para la distan­cia horizontal no se puede usar cuando la opción "Centrar horizontalmente" está activada.

Opción "Centrar horizontalmente"

Si activa esta opción, se posiciona el sujeto horizontalmente en el centro del pliego.

Area "Posición de repetición"

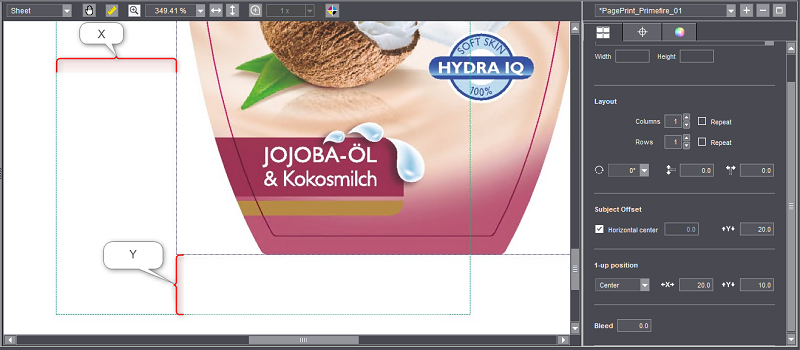

En esta área puede alinear exactamente la posición de una repetición (p. ej. de una etiqueta) en rela­ción al pliego de plegado perteneciente. Aquí se adapta la casilla de límite de página de la repetición en relación al pliego de plegado. Este tratamiento será necesario solo cuando las repeticiones tengan tamaños diferentes y/o no coincidan exactamente con los pliegos de plegado. Proceda de la siguiente manera:

1.En la vista previa seleccione la representación "Pliego" y elija un factor de zoom con el que pueda reconocer exactamente los detalles de los objetos.

2.En el área de vista previa abra el comando del menú de contexto "Mostrar > Casilla / Medida".

3.En el área "Posición de repetición" elija ahora en la lista de selección si desea alinear la repeti­ción de manera central o en la esquina izquierda inferior de la matriz de corte.

4.En los campos para desplazamiento en dirección X e Y ajuste ahora valores de desplazamiento cuantas veces sean necesarias hasta que las repeticiones coincidan exactamente con el pliego de plegado. También puede introducir valores negativos. Tan pronto como cambie el enfoque de entrada o pulse la tecla del tabulador se mostrará el cambio en la vista previa.

Opción "Sangre"

En el campo "Sangre" puede definir una medida para la sangre ("bleed").

La "Sangre" determina el ancho máximo que se va a imprimir fuera de la casilla de límite de página.
