Qualité de l’opération « Analyse zonale »

Les rapports fournissent des évaluations sur la qualité de chaque zone d’encrage de l’opération sélec­tionnée. Ainsi, il est facile d’identifier rapidement les zones d’encrage critiques. Les analyses zonales sont représentées pour les mesures Delta E, Densité et Engraissement. Un rapport de qualité est éta­bli pour chaque valeur mesurée. La sélection du rapport souhaité s’effectue par le biais des critères d’interrogation, dans le volet de navigation de gauche.

Rapport « Analyse zonale »

(1) Intitulé du rapport

(2) Logo que vous avez choisi. Voir Logo.

(3) Données de l’en-tête :

•Informations concernant la commande

•Informations concernant l’opération

(4) Vignettes du recto et du verso

(5) Diagrammes de l’analyse zonale :
Trois mesures sont indiquées pour chaque zone d’encrage : l’engraissement le plus faible, l’engrais­sement le plus élevé et l’engraissement moyen. Toutes les valeurs mesurées disponibles pour l’opé­ration (mesures des bonnes feuilles et des feuilles de macule) sont prises en compte.

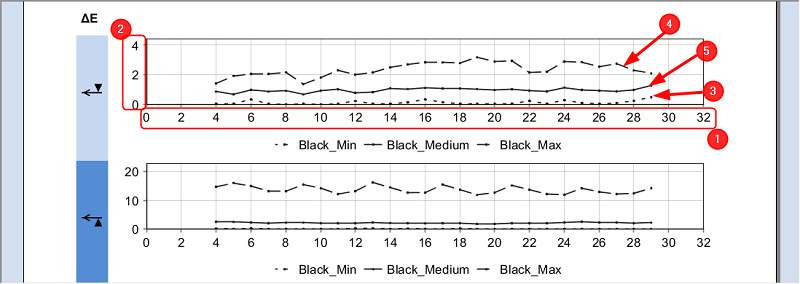

•Diagrammes « Analyse zonale ΔE » :

·(1) Axe X :
zones d’encrage de la presse

·(2) Axe Y :
écart de couleur delta E

·(3) Delta E min. :
graphe des plus petites valeurs mesurées pour delta E pour chaque zone d’encrage

·(4) Delta E max. :
graphe des plus grandes valeurs mesurées pour delta E pour chaque zone d’encrage

·(5) Delta E moyen :
graphe des plus valeurs moyennes mesurées pour delta E pour chaque zone d’encrage

Remarque : Les valeurs min. et max. peuvent provenir de différentes mesures. En clair, pour chaque zone d’encrage est représentée la valeur la plus élevée et la plus basse issue de toutes les mesures.

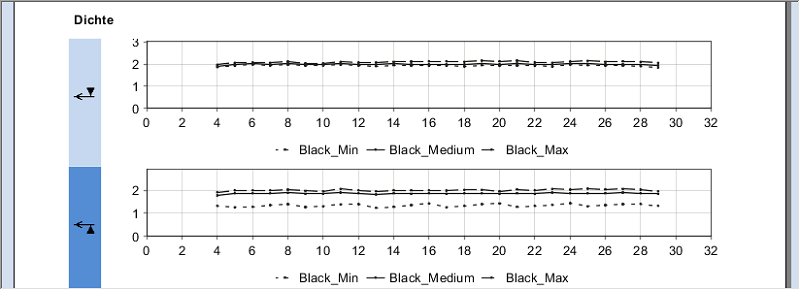

•Diagramme « Analyse zonale - densité » :

La structure du diagramme « Analyse zonale - densité » est identique à celle du diagramme « Analyse zonale - ΔE ». Dans ce cas, la mesure delta E est remplacée par la mesure densité.

•Diagramme « Analyse zonale - engraissement » :
Analyse zonale pour chaque couverture d’encrage pour laquelle des mesures sont disponibles (par ex. 20%, 40% et 80%).

·(1) Axe X :
zones d’encrage de la presse

·(2) Axe Y
Engraissement en %

·(3) Engraissement moyen :
L’engraissement moyen mesuré pour chaque zone d’encrage est représenté par un trait noir.

·(4) Ecarts d’engraissement :
Les écarts d’engraissement par rapport à la valeur moyenne au sein d’une zone d’encrage sont représentés par une barre au-dessus et en-dessous de la valeur moyenne. Dans notre exemple (diagramme ci-dessus), on a un écart d’env. 1,5 pour cent vers le haut dans la zone d’encrage 9 du magenta.

Remarque : Des mesures ne sont disponibles que pour les zones d’encrage pour lesquelles la bande de contrôle d’impression dispose de champs de mesure de l’engraissement. Cela dépend de la couverture d’encrage choisie (par ex. 40 %).

Conditions de mesure :
Les conditions de mesure sont représentées pour chaque analyse zonale.
