Connecter une presse numérique au CDM

Comme pour les machines à imprimer, la connexion des presses numériques s’effectue par le biais de l’assistant Périphérique (CDM). Voir Assistant Périphérique.

Notez également les consignes de configuration suivantes :

•Configurer la connexion pour Labelfire et Primefire

•Configurer la connexion pour Versafire CV/EV, Versafire CP/EP, Linoprint C et Ricoh Totalflow

•Configurer la connexion pour Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh et Xerox

•Connexion pour machines d’autres constructeurs dotées d’une interface JDF/JMF

•Connexion pour machines d’autres constructeurs sans interface JDF/JMF

•Configurer un CTP petit format pour la sortie PDF

•Configurer une presse numérique avec une connexion Data Terminal

Configurer la connexion pour Labelfire et Primefire

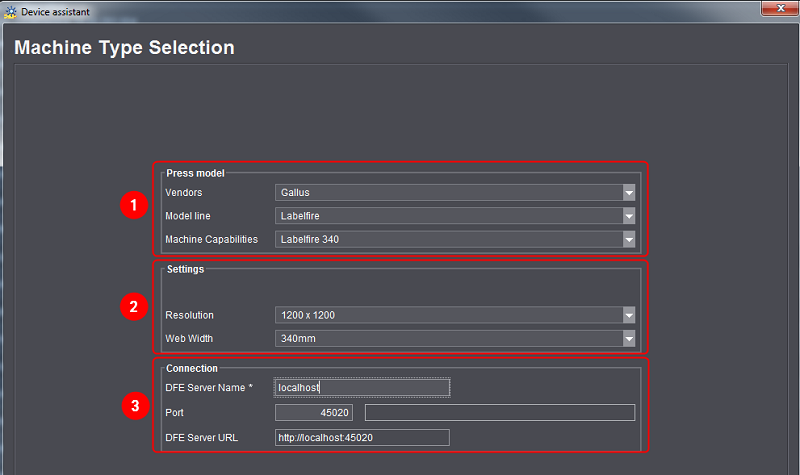

(1) Type de machine

Pour Labelfire, choisissez comme fournisseur « Gallus » et pour Primefire choisissez « Heidelberg ». La gamme et les caractéristiques de la machine seront automatiquement renseignées.

(2) Réglages

Définissez ici les réglages de votre machine telle que la résolution par exemple.

(3) Connexion

Entrez dans la zone de saisie « Nom du serveur DFE » (Digital Frontend) le nom du serveur du Renderer/High Performance Renderer. Pour le serveur, vous pouvez indiquer son adresse IP ou son nom.

Le « port » est renseigné automatiquement. Modifiez-le uniquement si vous avez changé le réglage du serveur Renderer.

L’URL indiquée dans le champ « URL du serveur DFE » se compose du nom du serveur et du port. Vous n’avez aucune modification à apporter dans ce champ.

Remarque : Pour la Labelfire vous devrez ensuite configurer le LVIS (Linoprint Variable Image System) sur la machine. Voir Configurer le LVIS de la Labelfire.

Configurer la connexion pour Versafire CV/EV, Versafire CP/EP, Linoprint C et Ricoh Totalflow

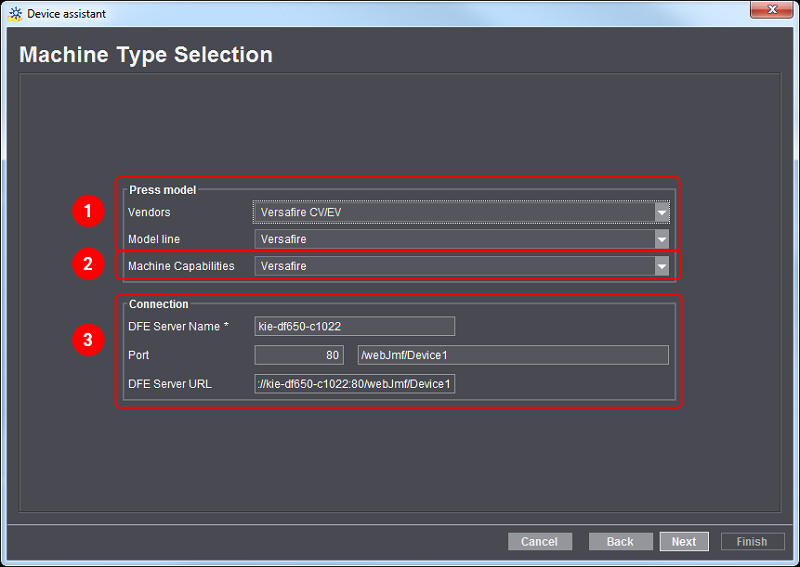

(1) Fournisseur et gamme

Sélectionnez le fournisseur et la gamme de votre machine (Versafire CV/EV, Versafire CP/EP, Linoprint C ou Ricoh Totalflow).

Remarque : Pour connecter une Linoprint CV/CP (prédécesseur de la Versafire CV/CP), sélectionnez « Versafire CP/EP » ou « Versafire CV/EV ».

(2) Caractéristiques mécaniques

Choisissez l’entrée correspondant aux options de votre machine.

Machine	Caractéristique mécanique	Explication
Versafire CP/EP Versafire CV/EV	Versafire Plockmatic	Brocheuse
Versafire CP/EP Versafire CV/EV	Versafire	Pour toutes les machines sans Plockmatic.
Linoprint C751	Fold_Staple_Interposer_SR5040_Trim_Punch4	plieuse multipli, bac de réception grand volume, brocheuse SR5040 avec CoverInterposer, massicot avant et perforeuse 4 trous
	Fold_Staple_SR5030_Punch4	plieuse multipli FD5010, bac de réception grand volume SK5020, façonneuse standard SR5030 avec perforeuse 4 trous
	Interposer_SR5040_Trim_Punch4	brocheuse SR5040 avec CoverInterposer, massicot avant et perforeuse 4 trous
	SR5030_Punch4_Plockmatic	façonneuse standard SR5030 avec perforeuse 4 trous, Plockmatic
	agrafeuse	bac de réception grand volume SK5020
Linoprint C901	SR5000_Punch4_Interposer_Plockmatic	façonneuse standard SR5000 avec perforeuse 4 trous et CoverInterposer, Plockmatic toutes options (avec massicot)
Linoprint C901	SR5020_Punch4_Interposer_2Staple	brocheuse SR5020 avec perforeuse 4 trous et CoverInterposer, deux bacs de réception grand volume

(3) Connexion

Entrez dans la zone de saisie « Nom du serveur DFE » (Digital Frontend) le nom du serveur du Digital Frontend. Pour le serveur, vous pouvez indiquer son adresse IP ou son nom.

Le « port » est renseigné automatiquement. Modifiez-le uniquement si, sur le serveur DFE, vous avez effectué un autre réglage.

Configurer la connexion pour Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh et Xerox

Type de machine

Sélectionnez le constructeur adéquat. La gamme et les caractéristiques de la machine seront automatiquement renseignées.

Connexion

Voir (3) Connexion.

Connexion pour machines d’autres constructeurs dotées d’une interface JDF/JMF

Les machines d’autres constructeurs dotées d’une interface JDF/JMF peuvent elles aussi être connectées en ligne. Contrairement aux autres machines de constructeurs tiers, elles peuvent renvoyer des informations au système Prinect, notamment sur les supports d’impression. Pour savoir si votre machine possède l’interface requise, renseignez-vous auprès du constructeur de votre DFE.

Pour connecter votre machine, lors de la configuration du type de machine, procédez aux réglages suivants :

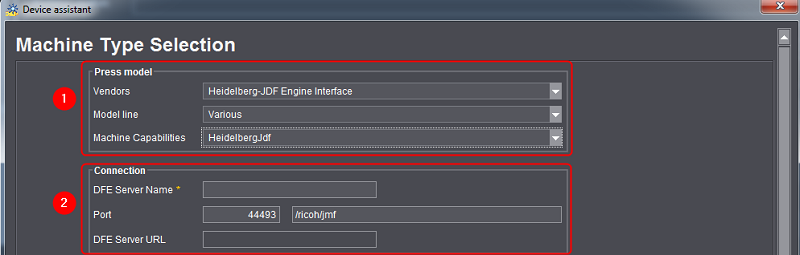

(1) Type de machine

Choisissez comme fournisseur : « Heidelberg-JDF Engine Interface ». La gamme et les caractéristiques de la machine seront automatiquement renseignées.

(2) Connexion

Entrez dans la zone de saisie « Nom du serveur DFE » (Digital Frontend) le nom du serveur du Digital Frontend. Pour le serveur, vous pouvez indiquer son adresse IP ou son nom.

Le « port » est renseigné automatiquement. Modifiez-le uniquement si, sur le serveur DFE, vous avez effectué un autre réglage.

Connexion pour machines d’autres constructeurs sans interface JDF/JMF

Toutes les presses numériques qui jusqu’à présent n’étaient pas prises en charge par Heidelberg et qui ne disposent pas d’interface JDF/JMF (voir Presses numériques prises en charge) peuvent être connectées via une interface générique. Pour connecter votre machine, lors de la configuration du type de machine, procédez aux réglages suivants :

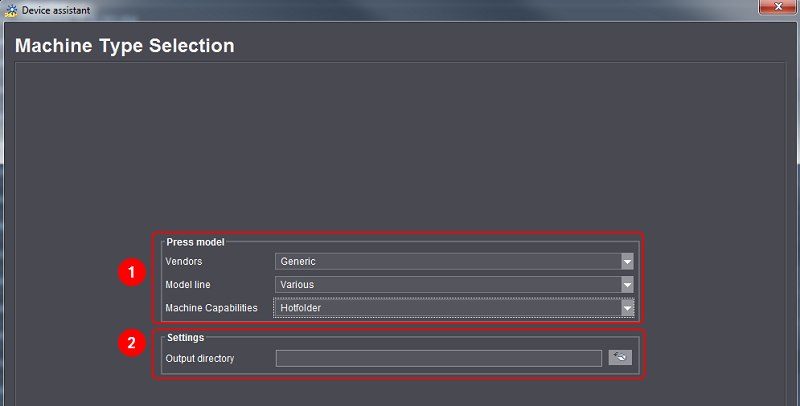

(1) Type de machine

Choisissez comme fournisseur « Generic ». La gamme est automatiquement renseignée.

(2) Répertoire de sortie

Indiquez ici le répertoire (Hotfolder) dans lequel le Prinect Digital Frontend devra enregistrer les fichiers PDF destinés à la presse numérique. Le répertoire en question doit être partagé sur le réseau.

Ce répertoire de sortie est un répertoire racine. Dans le flux de production Prinect, tous les sous-dossiers de ce répertoire seront traités comme des « imprimantes virtuelles » (voir Emplacements). Les sous-dossiers que vous y créerez devront (c’est préférable) porter la même désignation que les « imprimantes virtuelles » configurées sur le DFE.

Configurer un CTP petit format pour la sortie PDF

Les petites imprimeries disposent souvent, en plus de leur flux de production numérique, d’un flux de production offset simple, en petit format. Ces imprimeries ont des produits et des outils de création de feuilles d’impression relativement simples. Pour réaliser leur travail, il leur suffit souvent de sortir une maquette en PDF sur le RIP du CTP.

A cet effet, Heidelberg offre la possibilité de créer une maquette dans le Digital Frontend et de la sortir en PDF. Le format est limité à une taille maximale de 656 mm (en largeur) x 530 mm (en hauteur).

Pour sortir un tel PDF, une presse numérique doit être configurée sur le CDM. Après avoir défini les réglages généraux (voir "Configurer la connexion pour Labelfire et Primefire", page 1934), procédez aux réglages suivants dans la boîte de dialogue « Type de machine » :

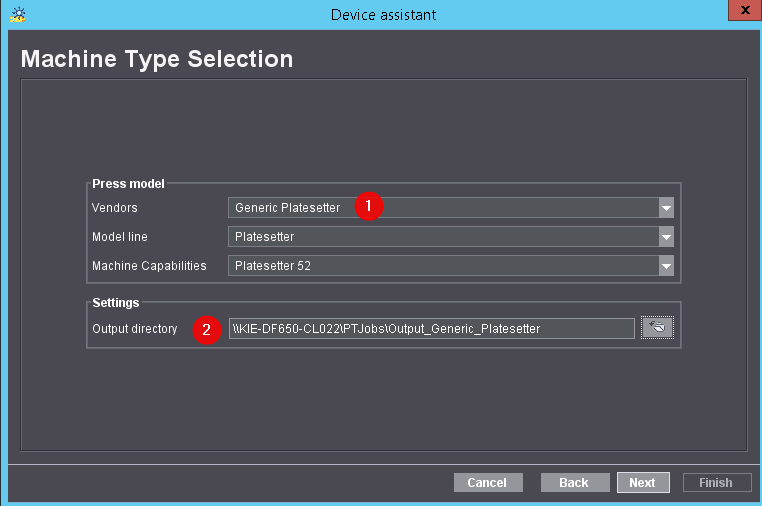

Choisissez comme fournisseur « Generic Platesetter » (1). Choisissez comme répertoire de sortie (2) un dossier dans lequel seront déposés les PDF destinés au RIP. Le RIP doit donc pouvoir accéder à ce dossier.

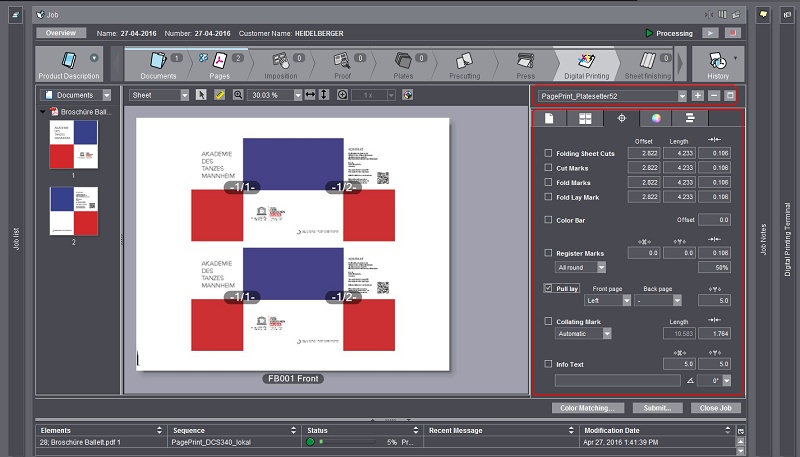

Pour l’appareil configuré, il est ensuite possible de créer une séquence « PagePrint » qui pourra être sélectionnée à l’étape « Impression numérique ». Le format de plaque pourra y être ajusté, la position de la feuille définie et les taquets tireurs positionnés..

Configurer une presse numérique avec une connexion Data Terminal

Pour servir uniquement à la saisie des données d’exploitation, il est possible de configurer une presse numérique en tant que périphérique Data Terminal.

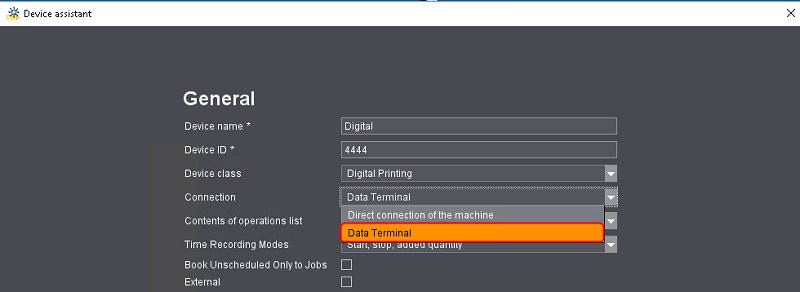

Pour cela, choisissez la connexion « Data Terminal » :

Pour les étapes suivantes, voir :

•Assistant Périphérique - « Affectation de groupes d’opérations » et « Affectation des opérations »

•Assistant Périphérique - Assignation de groupes d’utilisateurs

•Assistant Périphérique - Définir une variante

•Assistant Périphérique - Résumé
