Comment établir une liaison avec Prinect CP2000 Center ?

Pour que Prinect Integration Manager/Prinect Pressroom Manager puisse envoyer à la presse les données de la commande, une connexion doit être établie. Pour cela, il faut définir de chaque « côté » la machine dont il s’agit. Cette opération s’effectue par le biais de l’« ID du poste de travail » et du « nom du périphérique ».

Remarque : Nous ne décrivons dans cette notice que la connexion en ligne d’une machine à imprimer Prinect CP2000 Center. Vous pouvez retrouver toutes les variantes en matière de connexion sous Connecter des machines.

Procédure

1.Sur Prinect Integration Manager/Prinect Pressroom Manager, vous devez configurer un nouveau périphérique CDM via le « CDM » (Central Device Manager).

Exemple : configurer la presse « XL105-8P » sur Prinect Integration Manager/Prinect Pressroom Manager

2.Configurer la mémoire de données correspondante sur Prinect CP2000 Center

3.Synchronisation de la configuration SDE avec la presse

4.Configurer le répertoire des données colorimétriques sur Prinect CP2000 Center (uniquement en cas de connexion avec Prinect Axis Control I)

Exemple : configurer la presse « XL105-8P » sur Prinect Integration Manager/Prinect Pressroom Manager

1.Démarrez le Prinect Cockpit.

2.Ouvrez le menu « Administration > Réglages > Système » puis sélectionnez l’ordinateur sur lequel a été installé Prinect Integration Manager/Prinect Pressroom Manager.

3.Sélectionnez l’engine « CDM ».

4.Faites un clic droit avec la souris et choisissez la commande « Ajouter un périphérique » du menu contextuel.

L’Assistant Périphérique s’ouvre.

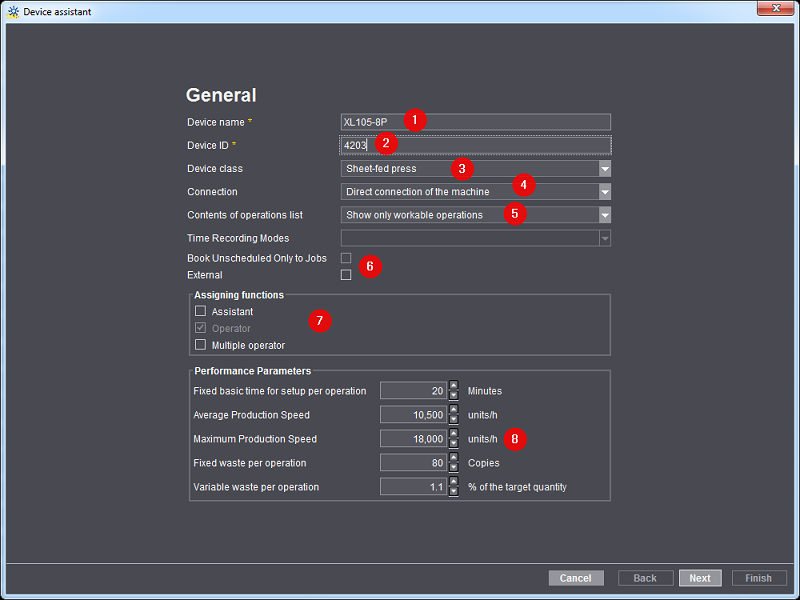

Assistant Périphérique - Généralités

5.Sous « Nom du périphérique », entrez le nom de la machine que vous souhaitez connecter (1). Dans notre exemple, ce sera « XL105-8P ».

·Vous devrez saisir plus tard comme désignation d’appareil cette désignation pour l’attri­but "WP_Name1" côté Prinect CP2000 Center.

·La désignation du poste de travail/de la machine doit être sans équivoque dans le flux de production Prinect. La désignation ne doit pas comporter plus de 30 caractères. Cette désignation permet aux utilisateurs d’identifier la machine dans l’ensemble du flux de production Prinect (p. ex. dans le Scheduler et dans Analyze Point).

6.Entrez un code d’identification de l’appareil (Device ID) (2). Dans notre exemple : « 4203 ».

·Seuls les caractères [a-z], [A-Z], [0-9] sont autorisés dans le code d’identification du périphérique.

·Si l’identification saisie existe déjà, vous verrez s’afficher un message en ce sens et devrez en saisir une nouvelle.

·Le code de l’appareil permet d’identifier et d’assigner clairement la machine dans votre flux de production Prinect. Le code du périphérique doit être synchronisé avec le MIS.

7.Dans la liste déroulante « Classe d’appareil », choisissez l’entrée « Machine à imprimer à feuilles » (3).

8.Dans la liste déroulante « Connexion », choisissez l’entrée « Directe avec la machine » (4).

9.Dans la liste déroulante « Contenu de la liste des opérations », sélectionnez l’entrée souhaitée (5).

Dans notre exemple : « Afficher les opérations réalisables et planifiées ». Les effets de la sélec­tion sont expliqués en détail sous Configuration générale du périphérique.

10.Désactivez l’option « Externe » (6).

11.Définissez ensuite les rôles (7). En clair, vous devez définir toutes les personnes autorisées à se connecter à la machine. Le rôle « Opérateur » est activé par défaut et ne peut pas être désac­tivé.

Activez le rôle « Auxiliaire » si, en dehors de l’opérateur, des auxiliaires travaillent également sur la machine.

Activez le rôle « Opérateur multiple » si l’opérateur qui travaille sur la machine travaille égale­ment sur d’autres machines en même temps. En général, ce n’est pas le cas pour les machines à imprimer. En revanche, l’opérateur multiple est couramment utilisé pour les machines de façonnage.

Vous trouverez une description détaillée sur les différents rôles sous Configuration générale du périphérique.

12.Aucune modification n’est nécessaire dans la zone « Performances » (8). Des valeurs par défaut issues du Master Data Store sont automatiquement renseignées ici en fonction de la classe d’appareil choisie. Les valeurs renseignées ici serviront uniquement de base au calcul des temps de production pour toute nouvelle opération configurée. Ces temps de production calcu­lés sont ensuite pris en considération dans le Scheduler lors de la planification de l’opération. Dans le cas d’un flux de production Prinect avec Management Information System (MIS), les temps de production sont fournis par le MIS.

Ces « performances » sont importantes pour l’assistant de planification. En l’absence d’informa­tions fournies par le MIS, ces valeurs permettront de calculer la durée d’une opération. Pour plus d’informations sur l’assistant de planification, voir Assistant de planification.

Vitesse de production maximale :

La vitesse spécifiée ici sera utilisée dans Analyze Point pour calculer l’indice de vitesse. Voir Indice de vitesse.

13.Cliquez sur « Suivant ».

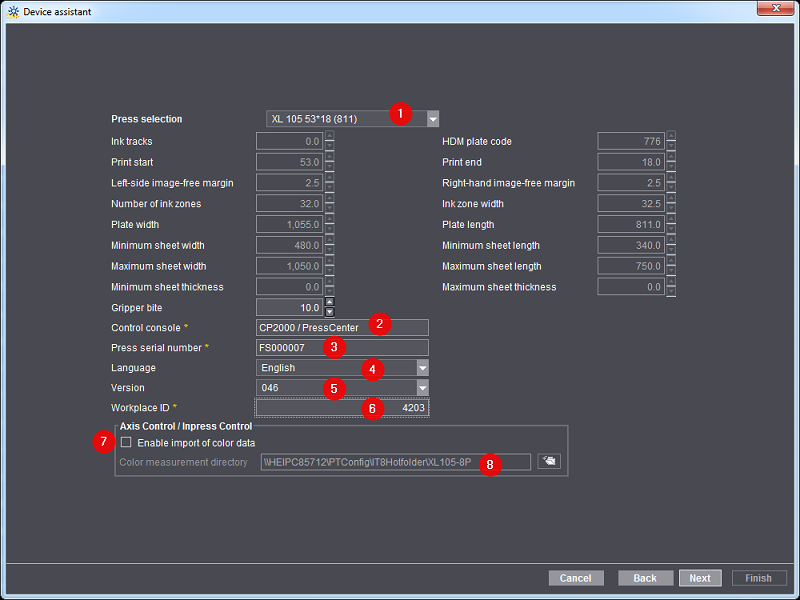

14.Sélectionnez la machine à imprimer que vous souhaitez connecter (1).

15.Dans la zone « Pupitre de commande », sélectionnez l’entrée « CP2000/PressCenter » (2).

16.Sous « Numéro de série de la machine » entrez le véritable numéro de série de la machine (3).

Ce numéro est nécessaire pouvoir procéder à l’analyse des données colorimétriques dans Ana­lyze Point.

Vous devez relever le numéro de série de la machine au préalable au poste de contrôle-com­mande de la machine à imprimer.

17.Sous « Langue », choisissez la langue également disponible sur la presse (Prinect CP2000 Cen­ter) (4).

La sélection de la langue est importante dans le cadre de la génération automatique du fichier Export-XML. Ce fichier XML contient toutes les opérations (notifications SDE) assignées à la presse ainsi que les données relatives au personnel et sera importé ultérieurement sur Prinect CP2000 Center. Les opérations (notifications SDE) seront affichés au Prinect CP2000 Center dans la langue que vous aurez définie ici.

18.Sous « Version », indiquez la version Prinect CP2000 Center installée sur votre presse (5).

19.Sous « ID du poste de travail » entrez un nombre (n° du poste de travail) (6).

Il s’agit du numéro d’identification (unique) du poste de travail dans votre flux de production Pri­nect. Ce numéro se compose exclusivement de chiffres et ne doit pas comporter plus de 6 caractères.

Cet « ID du poste de travail » devra aussi être indiqué par la suite, côté Prinect CP2000 Center, sous l’attribut « WP_Id1 ».

20.Dans la zone « Axis Control/Inpress Control/Inspection Control », activez l’option « Activer la lecture des données colorimétriques » (7).

Vous devez activer l’option uniquement si vous avez connecté un Prinect Axis Control I à la machine à imprimer.

21.Indiquez ensuite le répertoire destiné aux données colorimétriques.

Pour chaque machine à imprimer dotée de Prinect Axis Control I, il convient de définir un réper­toire des données colorimétriques propre. Les données colorimétriques (fichier IT8) générées par Prinect Axis Control I sont ensuite enregistrées dans ce répertoire des données colorimé­triques. Le répertoire défini par défaut est toujours « \\[Nom du serveur Prinect Mana­ger]\PTConfig\IT8Hotfolder\[Nom de l’appareil] ».

Au poste de contrôle-commande Prinect CP2000 Center, vous devez ensuite configurer l’expor­tation des données colorimétriques.

22.Cliquez sur le bouton « Suivant ».

Il vous faut ensuite définir le nombre de groupes d’impression.

Il s’agit ici de « modéliser » votre machine à imprimer. Cette étape est nécessaire car, à l’entrée d’une commande, ce « modèle » servira à calculer le nombre d’opérations nécessaires sur la presse pour réaliser la commande. Si vous avez p. ex. une presse 8 couleurs sans dispositif de retournement et si vous devez imprimer une commande 4/4, il vous faut deux passages. Avec un dispositif de retournement, vous n’auriez besoin que d’un seul passage.

23.A l’aide des touches flèches, spécifiez le nombre de groupes d’impression que possède votre machine.

24.Cliquez sur le bouton « OK ».

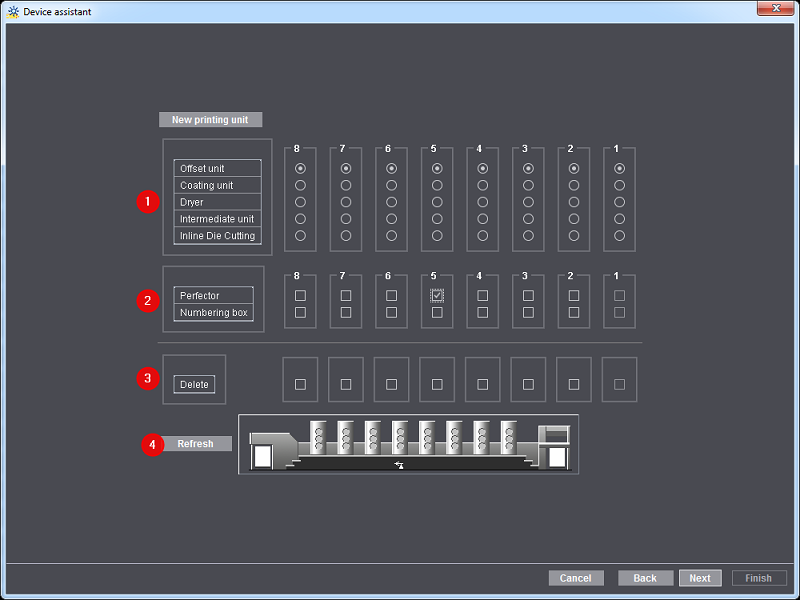

Définissez ensuite le type des groupes d’impression dont il s’agit (1) en cliquant dans le rond cor­respondant (point noir au milieu du cercle).

25.Spécifiez si le groupe d’impression dispose d’un dispositif de retournement et/ou d’un numéro­teur (2). Pour cela, cliquez dans la case correspondante.

26.Pour supprimer un groupe d’impression, sélectionnez le groupe d’impression qui vous intéresse (cochez la case) dans la zone « Supprimer » (3).

27.Cliquez ensuite sur le bouton « Actualiser » (4). Le groupe d’impression préalablement sélec­tionné est ainsi supprimé.

28.Cliquez sur « Suivant » (6).

Assistant Périphérique - Assignation de groupes d’opérations

La prochaine étape consiste à assigner les groupes d’opérations souhaités (groupes de types de coûts) au périphérique. En clair, vous allez définir les opérations (notifications SDE) pouvant être sai­sies pour le périphérique en question.

Remarque : Selon la classe d’appareil préalablement sélectionnée, certains groupes d’opé­rations sont déjà assignés par défaut (2).

29.Assignez à la machine les groupes d’opérations requis (groupes de types de coûts) requis.

Cela signifie que vous devez prélever les groupes d’opérations requis dans la zone « Disponible » (1) pour les ajouter à la zone « Assigné » (2). Vous pouvez également prélever dans la zone « Assigné » les groupes d’opérations dont vous n’avez pas besoin pour les replacer dans la zone « Disponible ».

Tous les groupes d’opérations déjà configurés dans le MDS et auxquels au moins une opération (notification SDE) a été assignée sont affichés. Vous trouverez une description détaillée sous Opération (messages SDE).

30.Cliquez sur le bouton « Suivant ».

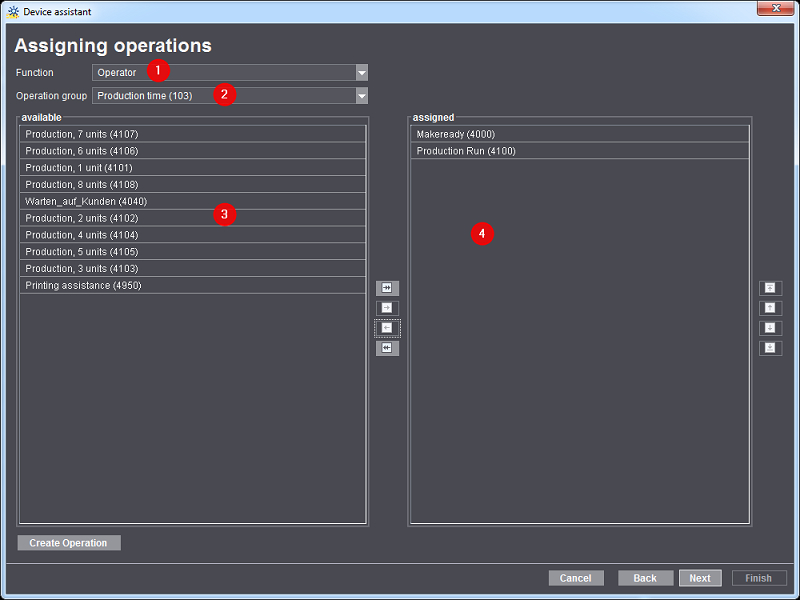

Assistant Périphérique - Assignation des opérations

Définissez maintenant quels messages l’opérateur et, le cas échéant l’agent auxiliaire et l’opérateur multiple, peuvent saisir. Pour ce faire, commencez par sélectionner le rôle concerné puis les opéra­tions (notifications SDE) souhaitées pour chaque groupe d’opération (groupe de poste de coûts).

31.Dans la zone « Rôle » sélectionnez l’« Opérateur » (1).

32.Sélectionnez un groupe d’opérations (groupe de types de coûts) (2).

Dans la zone « Assigné » s’affichent alors toutes les opérations (notifications SDE) déjà assi­gnées pour le groupe de coûts (groupe d’opérations) préalablement sélectionné (4).

33.Vous devez maintenant prélever les opérations requises dans la zone « Disponible » (3) pour les ajouter à la zone « Assigné » (4). Vous pouvez également prélever dans la zone « Assigné » les opérations dont vous n’avez pas besoin pour les replacer dans la zone « Disponible ».

Remarque : une opération ne doit être affectée qu’à un seul groupe d’opérations.

Remarque : si vous définissez plus de 12 opérations par groupe d’opérations, un message apparaît pour signaler que le Prinect CP2000 Center ne peut afficher qu’au maximum 12 opérations. Vous pouvez valider ce message ou bien réduire le nombre d’opération à un maximum de 12.

34.Répétez ces étapes jusqu’à ce que vous ayez assigné toutes les opérations requises pour chaque rôle et chaque groupe d’opérations.

35.Cliquez sur « Suivant ».

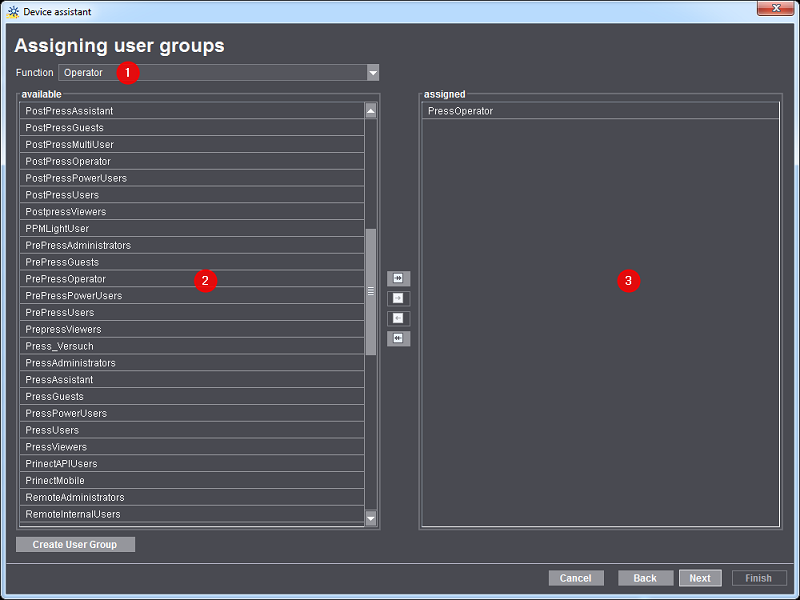

Assistant Périphérique - Assignation de groupes d’utilisateurs

Vous devez maintenant assigner un ou plusieurs groupes d’utilisateurs à l’« opérateur » et, le cas échéant, à l’agent « auxiliaire » ainsi qu’à l’« utilisateur multiple ». Derrière chaque groupe d’utilisa­teurs se cachent des utilisateurs préalablement enregistrés et assignés au groupe en question. Tous les utilisateurs de ce groupe pourront alors se connecter à cette machine/Data Terminal en tant qu’opérateur ou à cet appareil en tant qu’agent auxiliaire.

Pour savoir comment s’effectue l’enregistrement d’un nouvel utilisateur et son assignation à un groupe d’utilisateurs, reportez-vous à la section Comment puis-je créer un nouveau compte utilisateur ?.

36.Dans la zone « Rôle » sélectionnez l’« Opérateur » (1).

37.Dans la zone « Disponible » (2), prélevez maintenant le groupe d’utilisateurs pour l’ajouter à la zone « Assigné » (3). Vous pouvez également prélever dans la zone « Assigné » les groupes d’utilisateurs dont vous n’avez pas besoin pour les replacer dans la zone « Disponible ».

Remarque : Vous devez assigner au moins un groupe d’utilisateurs.

38.Répétez l’assignation du groupe d’utilisateurs pour le rôle « auxiliaire » et pour « utilisateur multiple ».

39.Cliquez sur « Suivant ».

Assistant Périphérique - Définir une variante

Vous pouvez ensuite définir des variantes pour l’appareil. Une variante est toujours prédéfinie par défaut. Les répercussions des variantes et leur configuration sont expliquées en détail sous Définir des variantes.

Pour une presse, vous pouvez p. ex. définir une première variante avec « groupe d’impression » et une seconde avec « groupe d’impression » et « dispositif de retournement ». De ce fait, vous pourrez faire renvoyer une notification par la presse indiquant si l’impression s’effectue avec ou sans retour­nement.

Pour définir une variante, procédez comme ceci :

1.Sous « Nom » entrez le nom que vous souhaitez donner à votre variante (1).

2.Sous « Poste de charge » (2) sélectionnez, pour la variante en question, le poste de charge qui a été défini dans l’assistant Périphérique (voir Créer un nouveau poste de charge).

Si vous ne disposez d’aucun poste de charge correspondant, vous pouvez en créer un nouveau en cliquant sur le bouton « Génération d’un poste de charge ». En principe, les postes de charge doivent être définis dans l’assistant Périphérique.

3.Dans la zone « Groupes disponibles » (3) sélectionnez les groupes requis. A l’aide des touches flèches, déplacez-les dans la zone « Groupes sélectionnés » (4).

Si le groupe requis n’existe pas, définissez-le dans l’assistant Périphérique, sous « Groupes » (voir Configuration de la machine à imprimer).

4.Cliquez sur le bouton « Affecter une variante » pour faire apparaître la variante en question dans la partie inférieure de la fenêtre (5).

Dans Prinect CP2000 Center vous devez obligatoirement sélectionner une variante ou un poste de charge avant de démarrer une commande. A défaut de quoi, la commande ne sera pas démarrée.

Assistant Périphérique - Résumé

Une synthèse des paramètres du périphérique apparaît. Vous pouvez vérifier une nouvelle fois que le périphérique est correctement configuré. Si vous souhaitez procéder à des modifications, utilisez le bouton « Retour » jusqu’à ce que vous ayez atteint la boîte de dialogue souhaitée.

1.Au besoin, cochez l’option « Activer le dossier de fabrication étendu ».

Vous trouverez une description détaillée sous Activer le dossier de fabrication étendu.

2.Activez au besoin l’option « Activer étiquette palette ».

Vous trouverez une description détaillée sous Créer une fiche de plaque.

3.Cliquez sur le bouton « Terminé ».

Le nouveau périphérique XL105-8P est désormais configuré.

Pour que Prinect Integration Manager/Prinect Pressroom Manager puisse envoyer à la presse les don­nées de la commande, vous devez encore, le cas échéant, modifier la séquence définie automatique­ment pour cette presse ainsi que la configuration de l’importation PPF créée automatiquement, sur Prinect Integration Manager/Prinect Pressroom Manager. Dans le cadre d’un flux de production JDF-PPF, vous devez en plus créer une configuration d’importation JDF.

Il ne manque plus qu’à définir l’autre « côté » (Prinect CP2000 Center).
