Onglet « Configuration des repères d’impression » pour presses numériques à toner (Heidelberg Versafire) et CTP

Vous pouvez définir ou modifier ici des repères se référant à la maquette ou au cahier.

Coins du cahier, traits de coupe, repères de pliage, repères de marge de pliage

Pour ces types de repères, vous pouvez éditer les valeurs suivantes :

•« Décalage » : décale le repère de la valeur indiquée vers l’extérieur.

•« Longueur » / « Largeur » : longueur et largeur du repère.

Gamme de contrôle

Pour les gammes de contrôle, vous pouvez spécifier un décalage. Ce décalage vous permet de para­métrer la position verticale de la gamme de contrôle. Le point de référence (point d’origine) pour la bande de contrôle couleurs est le coin supérieur gauche de la zone de rognage (décalage = 0).

Croix de repérage

Dans les zones de saisie, spécifiez le décalage dans le sens X et Y, et la largeur (épaisseur des traits, verticale et horizontale) des repères.

Dans la liste déroulante, choisissez la position à laquelle vous souhaitez placer les croix de repérage : « Sur le pourtour », « Sur le côté » ou « En haut/en bas ».

Taquet tireur

Condition requise : Ce type de repère n’est disponible que pour les CTP (PlateSetter Devices).

Pour les taquets tireurs, vous pouvez préciser la position séparément pour le recto et le verso. De plus, vous pouvez également paramétrer l’écartement du repère par rapport au bord de la feuille.

Indices de collationnement

Dans la liste déroulante, vous pouvez choisir parmi les options suivantes :

•« Automatique » : la longueur et la largeur de l’indice de collationnement seront définies auto­matiquement.

•« Personnalisé » : entrez manuellement la longueur et la largeur de l’indice de collationnement dans les champs voisins.

Texte d’info

Cette option vous permet de définir des repères textes spéciaux. Pour cela, il vous suffit d’entrer le texte souhaité dans la zone de saisie. Vous pouvez par ex. entrer des informations concernant des options de sortie spéciales ou des remarques concernant la finition.

Dans les champs « X » et « Y », spécifiez la position du repère par rapport au point de référence situé dans le coin inférieur gauche du sujet.

Dans la liste déroulante de l’angle de rotation, spécifiez l’orientation du repère. L’angle de rotation s’entend en sens horaire. Une rotation de 90° génère un texte inscrit à la verticale, de haut en bas. Une rotation de 270° génère un texte inscrit à la verticale, de bas en haut.

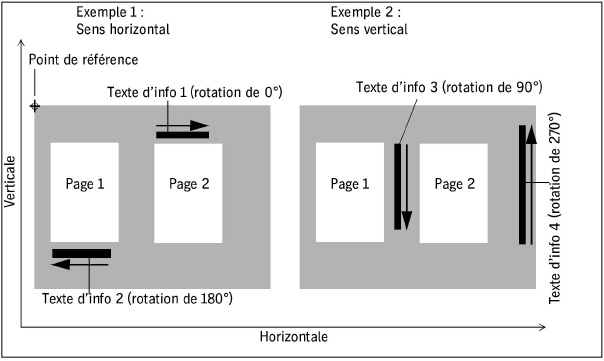

Dans le graphique ci-dessous, l’exemple 1 comporte un texte d’info vertical et l’exemple 2 un texte d’info vertical.

Remarque : Pour gagner de la place sur le substrat, les repères Texte d’info destinés aux presses numériques Labelfire sont par défaut pivotés de 90° en sens horaire. Ce réglage est indiqué dans la liste déroulante Angle. Au besoin vous pouvez modifier l’angle.

ID de job (insertion automatique)

Si vous activez l’option « Texte d’info », l’ID du job (numéro de commande) de la commande d’impression sera inséré dans le repère d’impression correspondant afin d’identifier clairement la commande.

Nombre d’enregistrements PDF/VT (insertion automatique)

Pour les commandes PDF/VT, les numéros des jeux de données PDF/VT (records) imprimés sur la chaque feuille sont indiqués dans la ligne d’info.
