이 영역에는 "기계" 및 "색상표" 탭이 들어 있습니다.
지침: 영역 (1)과 (2) 사이의 분리선을 더블 클릭하여 이 영역을 표시하거나 숨길 수 있습니다.
이 탭에는 Prinect 시스템에 연결되어 계획 가능한 모든 기계(오프셋 및/또는 디지털 인쇄기, 교정기(proofer), 피니싱 기계 등)가 표시됩니다. 기계는 트리 구조로 표시되며 이 구조의 최상위 계층은 "기계류 집합"이라고 불립니다. 모든 기계 유형 또는 동일한 유형의 각 기계 그룹(기계의 클러스터)에는 폴더 기호가 있는 구조 요소가 표시됩니다. 폴더 기호를 클릭하면 다음의 하위 계층이 열립니다(또는 다시 클릭하면 다시 닫힘). 기계 클러스터의 경우 속하는 하위 계층이 클러스터에 속하는 기계를 나타냅니다.
"클러스터"는 같은 포맷의 인쇄기 또는 동일한 유형(기계 등급)의 Postpress 기계 그룹을 나타냅니다(클러스터 참조). 클러스터는 시스템 관리자가 정의할 수 있습니다. 한 기계 클러스터 내에서는 한 기계의 공정을 다른 기계로 재계획할 수 있습니다. 그렇게 하려면 기본적으로 클러스터의 모든 기계가 원래 클러스터의 다른 기계에 지정된 공정을 처리할 수 있어야 합니다.
모든 기계에 대해 다음과 같은 항목을 포함한 컨텍스트 메뉴를 열 수 있습니다.
•계획표 다시 시작
전제조건: "계획표 다시 시작" 메뉴 명령은 시스템이 계획을 위해 "사용 설정/해제" 버튼으로 사용 설정된 경우에만 사용할 수 있습니다("새로 고침" 버튼 참조).
이 명령은 스케줄러의 동작이 적합하지 않게 보이는 경우, 예를 들어 기계의 교대조 변경이 계획표에 올바르지 않게 표시되는 경우에 호출할 수 있습니다. 다시 시작시 스케줄러 플러그인이 다시 로드되며 마스터 데이터 저장소(MDS) 및 공정 정보가 다시 읽어지거나 질의됩니다. 이 명령은 Cockpit의 다시 시작과 유사하게 효과를 나타내며 별다른 이유 없이 이 명령을 실행해서는 안 됩니다.
•기계 정렬 편집
이 항목은 기계 그룹의 순서와 한 그룹 내(여러 기계가 한 그룹에 속할 경우)에서 개별 기기의 순서를 개별적으로 설정할 수 있는 대화상자를 엽니다. 그러면 계획표에서 XL 기계 위에 CD 기계가 표시되도록 설정할 수 있습니다. 순서를 변경하려면 화살표 기호가 있는 버튼을 사용하십시오(목록의 시작으로/끝으로, 한 위치 위로/아래로).
•기계 속성
전제조건: "기계 속성" 및 "기본 설정" 대화상자는 스케줄러가 "사용 설정/해제" 버튼으로 사용 중인, 즉 녹색 막대가 보일 경우에만 "OK" 버튼을 눌러 확인할 수 있습니다("새로 고침" 버튼 참조).

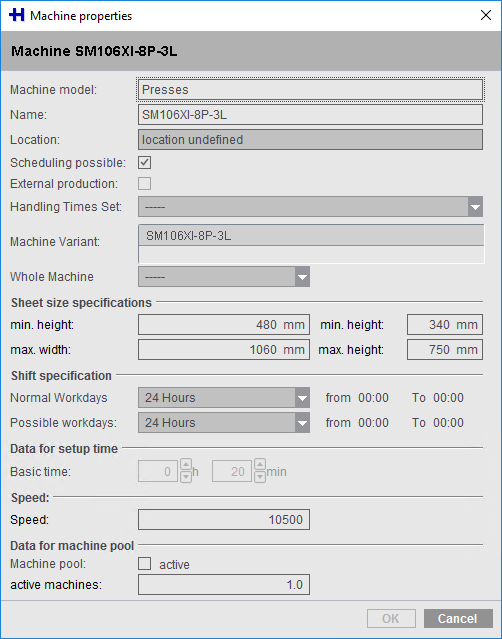

이 메뉴 명령은 "기계 속성" 대화상자를 엽니다("기계 속성" 대화상자 참조). 이 대화상자는 기계 항목을 더블 클릭할 때도 표시됩니다.
•기본 설정
이 메뉴 명령은 "기본 설정" 대화상자를 엽니다(기본 설정 참조). 이 대화상자는 "기본 설정"을 더블 클릭할 때도 표시됩니다.
이 대화상자에서는 다음의 매개변수를 보거나 편집할 수 있습니다.
|
기기 유형 |
•장치를 만들 때 정의됩니다. •편집 불가 |
|
이름 |
•장치를 만들 때 정의됩니다. •편집 불가 |
|
장소 |
•이 대화상자에만 보이며 설명하는 역할을 합니다. •편집 가능 |
|
스케줄링 불가능 |
•이 옵션이 비활성화되어 있으면 해당 기계가 계획표에서 제거됩니다. 비활성화된 기계는 "기계" 탭에 빨간색 십자 표시로 표시됩니다. •편집 가능 |
|
타사 생산 |
•장치를 만들 때 정의됩니다. 이것은 "외부" 기계로, 외부 서비스 제공업체에서 공정을 제공하는 기계입니다. •편집 불가 |
|
처리 시간 세트 |
•예를 들어 일반 건조와 UV 건조를 구분하기 위해 여기에서 인쇄 공정에 대해 "Default", "UV 색상" 및 "긴 그래픽 차트"를 선택할 수 있습니다. 이 선택목록의 항목은 기본 설정("공정" 탭)에서 동적으로 생성됩니다. 이 조달 시간 및 조달 후 시간은 공정 간의 시간차를 계산하는 데 사용됩니다. 이를 통해 "UV 색상" 선택에 대해 인쇄와 절단 사이에 매우 짧은 조달 후 시간이 계산됩니다. 이 기능은 인쇄기로 제한되지 않고 모든 기계 공정에 사용할 수 있습니다. |
|
기계 변형 |
•장치를 만들 때 정의할 수 있습니다. •편집 불가 예: 특히 Postpress 영역에서 기계에 다양한 장치 모듈을 설치할 수 있습니다. 이 조합을 통해 변형을 생성할 수 있습니다. |
|
포맷 지정 |
•장치를 만들 때 정의됩니다. •편집 불가 |
|
교대조 요구사항 명세 |
•기본 설정에서 기계 교대조를 정의할 수 있습니다. 기본 설정으로부터 이 교대조가 모든 기계로 계승될 수 있습니다. 그 밖에도 "기계 속성" 대화상자에서 개별적으로 교대조를 선택할 수 있습니다("기계 속성" 대화상자 참조). "일반" 및 "특별 근무일"은 기본 설정("회사 캘린더" 탭 참조) 캘린더"에서 지정하고 다양한 작동 시간을 지정할 수 있습니다. •편집 가능 |
|
설정 시간 데이터 |
•이는 작업을 수동으로 만들 때와 계획 도우미를 사용할 때만 사용됩니다. 이 시간 정보는 작업이 서로 다른 매개변수를 가진 기계로 재계획되는 경우 설정 시간을 다시 산출하는데도 사용됩니다(비율을 통한 산출). •편집 불가 |
|
속도 |
•이는 작업을 수동으로 만들 때와 계획 도우미를 사용할 때만 사용됩니다. 이 시간 정보는 MIS 작업이 서로 다른 매개변수를 가진 기계로 재계획되는 경우 작동 시간을 다시 산출하는데도 사용됩니다(비율을 통한 산출). •편집 불가 |
|
기계 풀 데이터 |
•이는 특히 Postpress 기계용으로 사용됩니다. 이 기능은 계획표에서 동일한 유형의 기계 개수를 줄이기 위해 사용될 수 있습니다. 이 기능은 스케줄링을 수월하게 만드는데 적합합니다. 예: 같은 속도와 같은 유닛을 가진 세 대의 접지기가 있습니다. 이 기계는 하나의 클러스터로 통합되고 2대의 기계는 스케줄링을 위해 비활성화됩니다("계획 수립 가능" 옵션은 선택 해제됨). 활성화된 기계에서 "기계 풀" 옵션이 활성화되고 "활성 기계" 필드에 값 "3"이 입력됩니다. 그 결과로 이 기계들은 단일 기계의 3배 빠르게 생산할 수 있게 됩니다. 그에 따라 할당된 모든 공정이 스케줄러 보기에서 3분의 1로 단축됩니다. 기계를 "클러스터"로 정의했으므로 모든 기계에서 공정을 로드하고 생산할 수 있습니다. |
