Primefire 106 印刷机的"印刷标记设置"标签页

提示：视所选的 PagePrint 序列用于哪一机器类型而定，印刷标记设置有所不同。另见：

可用的标记选项将匹配 Primefire 106 印刷机，也就是说仅提供 "PQC 条"和"信息文本"的标记类型。

"PQC条"标记类型

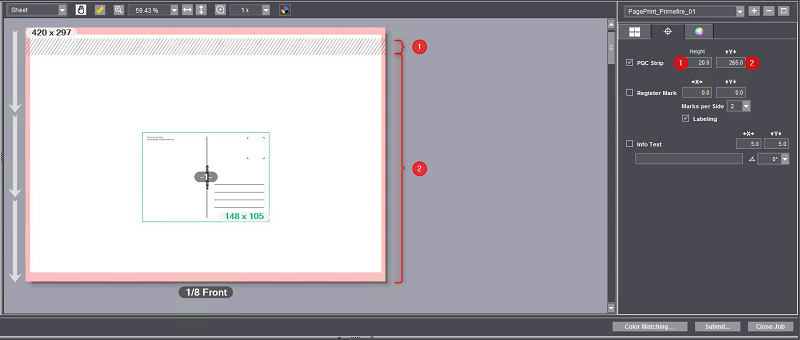

PQC 条（Print Quality Control）是用于识别可能不打印的喷墨嘴所需的特殊质量检查标记。通常，这些标记会自动定位在可打印区域的纸张后缘。对于某些应用，可能需要手动调整 PQC 条的位置。您可以在"高度"和 "Y" 字段中执行此操作。

高度

以 mm 为单位的条高 (1)。

该值表示印张前缘与条下缘的距离 (2)。

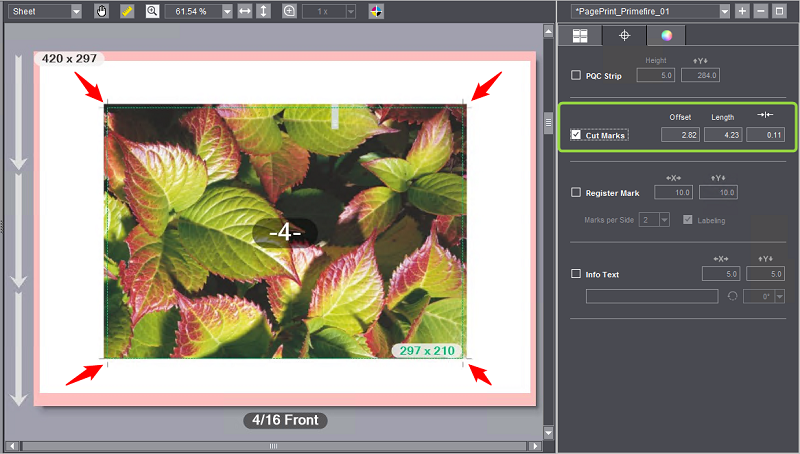

"裁切标记"标记类型

您可以通过此选项激活裁切标记输出。您可以按如下方式参数化裁切标记：

•偏移：偏移确定标记线在水平和垂直方向上与裁剪框的相应角点的距离。

•长度：定义标记线的长度。

•->|<-：定义标记线的粗细。

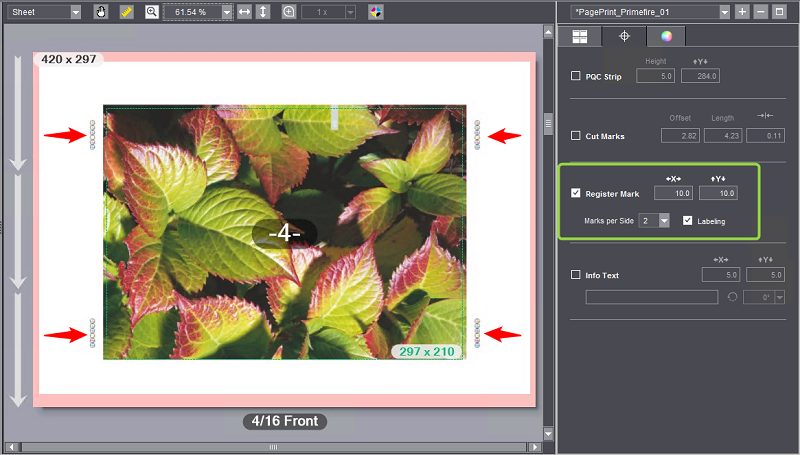

"套准标记"标记类型

Primefire 印刷机的套准标记的结构使得相应的一个颜色可以修正为面向一个黑色圆形边框的十字。标记定位在主题侧面，在左上和右下或者左右侧各两个标记。

位置

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上套准标记到主题的间距。

在"每页的标记数量"区域中在承印物右侧和左侧定义套准标记的数量。每页可以输出最多 2 个套准标记。在示例中激活的是每页 2 个标记：

标签

可以选择激活标记的标签。

"信息文本"标记类型

通过该选项您可以定义专门的文本标记，在该标记中您可以在编辑区输入相应的文本。此处您可以输入专门的输出选项或者最终处理的备注信息。

在"X"和"Y"区域可以定义该标记的位置，从基准点出发到主题的左下角。

在角度选择目录您可以确定标记的定位。旋转角度沿顺时针测量。90°的旋转角度生成一个从上向下读取的垂直走向文本。270°的旋转角度生成一个从下向上读取的垂直走向文本.

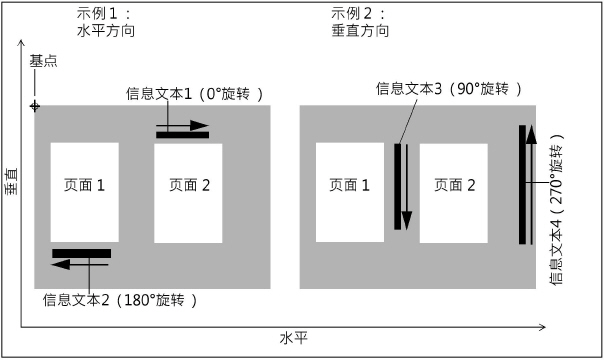

在下列图表中，在示例1中信息文本以水平方向，在示例 2 中以垂直方向进行显示。
