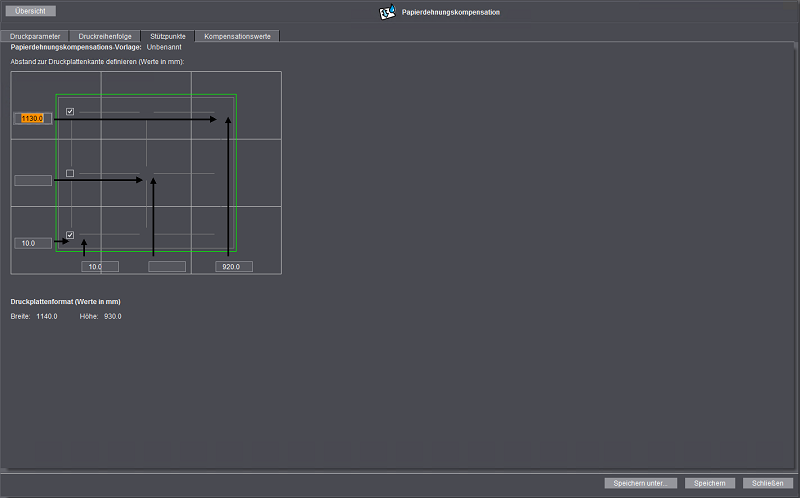

In diesem Register tragen Sie die Stützpunkte für die Papierdehnungskompensation ein. Die Stützpunkte sind die Positionen auf dem Referenzbogen, an denen die Kompensationsmarken positioniert sind. Das Schaubild repräsentiert den Referenzbogen. Markieren Sie durch Anklicken der Positionsfelder, an welchen Stellen die Positionsmarken im Referenzbogen platziert sind. Zu jeder aktivierten Position müssen Sie den Abstand zum linken bzw. unteren Bogenrand eintragen. Die Positionswerte können Sie entweder aus dem Signa Station-Layout des Referenzbogens entnehmen, oder Sie messen den gedruckten Referenzbogen aus.
Hinweis: Die Positionen der Messmarken müssen nicht mit extremer Genauigkeit angegeben werden; Abweichungen von wenigen Millimetern haben in der Regel keine Beeinträchtigung der Kompensationsgenauigkeit zur Folge.
Die Maßeinheit für das Bogen-Format und für die Abstände ist Millimeter.
Hinweis: Für den Rollenoffset-Druck müssen spezielle Vorgaben für die Positionen der Messmarken eingehalten werden. Beachten Sie hierzu die Hinweise im Abschnitt WEB Press Support".
