T-N-Diagramm (Produktionszeit zur Auflage)

Hinweis: Das T-N-Diagramm wertet nur Zeiten mit Auftragsbezug aus.

Ziele

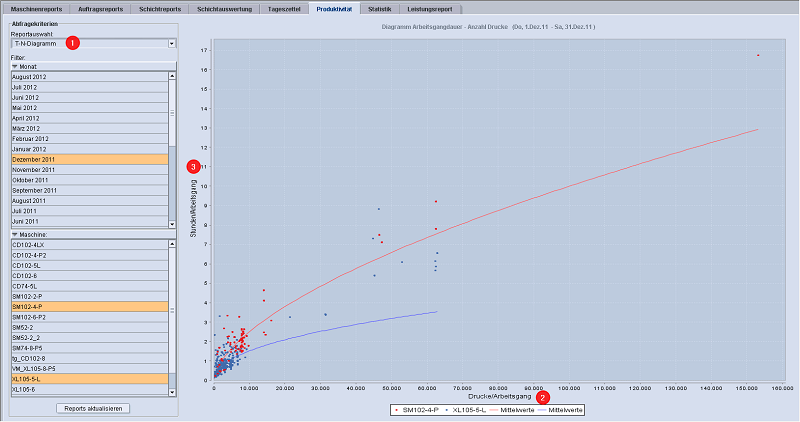

Das T-N-Diagramm (1) ist genau so zu benutzen, wie das P-N-Diagramm. Hier wird die Dauer des Arbeitsgangs (3) in Relation zu den Gutbogen des Arbeitsgangs (2) ausgewertet.

Erläuterung des T-N-Diagramms

•Stunden pro Arbeitsgang = gesamte Arbeitsgangzeit/Arbeitsgang = Dauer = T

•Drucke pro Arbeitsgang = Gutdrucke/Arbeitsgang = N

•Jeder Punkt repräsentiert einen produzierten Arbeitsgang mit einer Verlinkung zum Auftragsre­port (auf den Punkt klicken).

•Grafische Auswertung (Kurven) des Verhältnisses zwischen:

·Arbeitsgangdauer in Stunden (gesamte Arbeitsgangzeit = Start bis Ende des Arbeits­gangs)

·Drucke pro Arbeitsgang (Anzahl der Gutdrucke für jeden Arbeitsgang).

•Vergleich von mehreren Maschinen in einem Diagramm (Punkte mit verschiedenen Farben repräsentieren unterschiedliche Druckmaschinen).

•Hoch produktive Arbeitsgänge stehen im unteren Bereich der Durchschnittskurve, gering pro­duktive Arbeitsgänge stehen oberhalb der Durchschnittskurve.

Hinweis: 1 Auftrag mit 2 Arbeitsgängen (Schön- & Widerdruck) an 1 Druckmaschine wird durch einen Punkt dargestellt.

Tabellenansicht

Die Tabellenansicht listet die Produktivität für eine oder mehrere Druckmaschinen in einem ausge­wählten Zeitraum auf. Die Tabellenansicht ist die Basis für alle anderen Produktivitätsreports. Es wer­den nur Zeiten berücksichtigt, die innerhalb des ausgewählten Zeitraums liegen. Beginnt ein Arbeits­gang z. B. vor dem definierten Zeitraum, werden Zeiten vor dem Zeitraum nicht ausgewertet.

Hinweise zu den dargestellten Werten
