T-N-Diagramm (Produktionszeit zur Auflage)

Hinweis: Das T-N-Diagramm wertet nur Zeiten mit Auftragsbezug aus.

Ziele

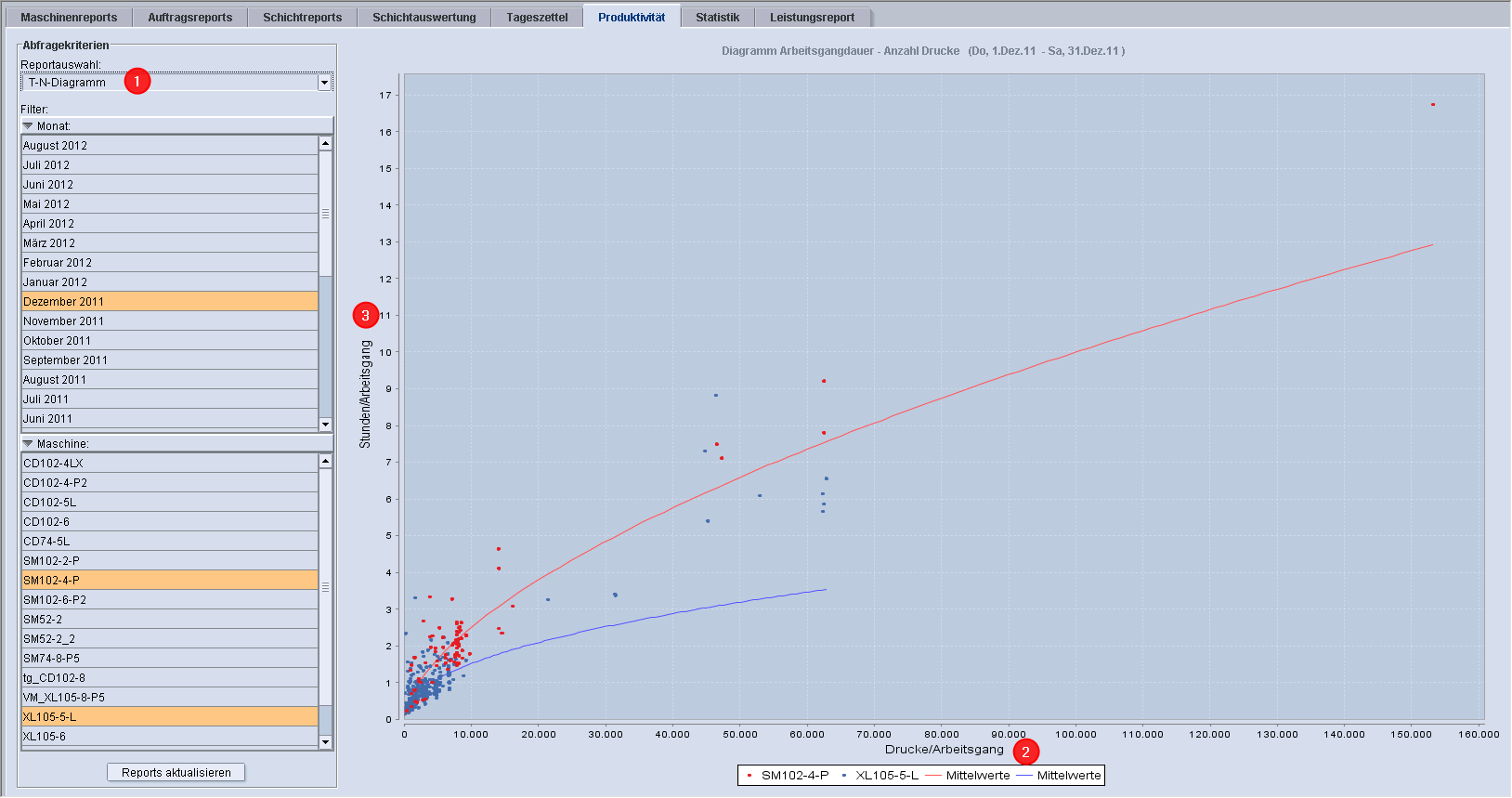

Das T-N-Diagramm (1) wird genau so benutzt, wie das P-N-Diagramm. Hier wird die Dauer des Arbeitsgangs (3) in Bezug zu den Gutbogen des Arbeitsgangs (2) ausgewertet.

Erläuterung des T-N-Diagramms

​•​Stunden pro Arbeitsgang = gesamte Arbeitsgangzeit/Arbeitsgang = Dauer = T

​•​Drucke pro Arbeitsgang = Gutdrucke/Arbeitsgang = N

​•​Jeder Punkt repräsentiert einen produzierten Arbeitsgang mit einer Verlinkung zum Auftragsreport (auf den Punkt klicken).

​•​Grafische Auswertung (Kurven) des Verhältnisses zwischen:

​•​Arbeitsgangdauer in Stunden (gesamte Arbeitsgangzeit = Start bis Ende des Arbeitsgangs)

​•​Drucke pro Arbeitsgang (Anzahl der Gutdrucke für jeden Arbeitsgang).

​•​Vergleich von mehreren Maschinen in einem Diagramm (Punkte mit verschiedenen Farben repräsentieren unterschiedliche Druckmaschinen).

​•​Hoch produktive Arbeitsgänge befinden sich im unteren Bereich der Durchschnittskurve, gering produktive Arbeitsgänge befinden sich oberhalb der Durchschnittskurve.

Hinweis: Ein Auftrag mit zwei Arbeitsgängen (Schön- & Widerdruck) an einer Druckmaschine wird durch einen Punkt dargestellt.

Tabellenansicht

In der Tabellenansicht wird die Produktivität für eine oder mehrere Druckmaschinen in einem ausgewählten Zeitraum auf.gelistet Die Tabellenansicht ist die Basis für alle anderen Produktivitätsreports. Es werden nur Zeiten berücksichtigt, die innerhalb des ausgewählten Zeitraums liegen. Beginnt ein Arbeitsgang beispielsweise vor dem definierten Zeitraum, werden die Zeiten vor diesem Zeitintervall nicht ausgewertet.

Hinweise zu den angezeigten Werten
