Diagrama P-N (velocidad de tirada)
Nota: El diagrama P-N evalúa sólo tiempos relacionados con un pedido.

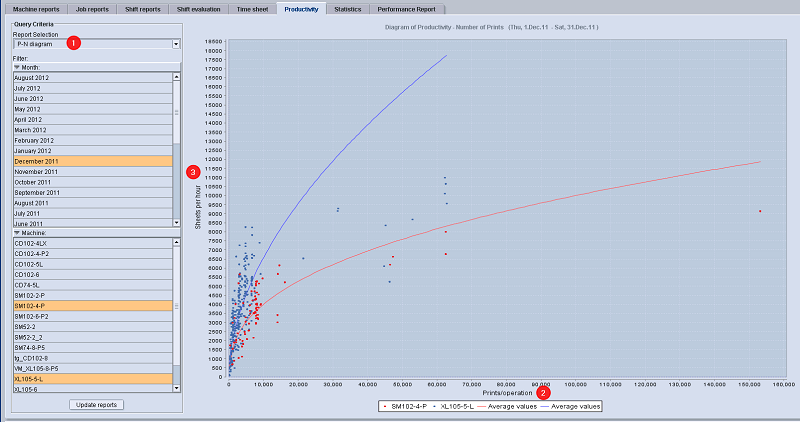

El diagrama P-N (1) muestra para cada pedido del periodo seleccionado y para la(s) máquina(s) seleccionada(s) la relación que hay entre las impresiones buenas/hora (eje y; 2) y las impresiones buenas/operación (eje x; 3).
El diagrama P-N permite diferenciar entre pedidos muy productivos y poco productivos, así como identificar fácilmente los pedidos con una tirada grande o pequeña.
Aclaraciones sobre el diagrama P-N
•Impresiones por hora = Impresiones buenas/Hora = Productividad = P
•Impresiones por operación = Impresiones buenas/Operación = N
•Cada punto representa una operación producida con un enlace hasta el informe del pedido (hacer clic sobre el punto).
•Evaluación gráfica (curvas) de la relación entre las siguientes magnitudes:
·Velocidad de impresión media impresiones por hora (número de impresiones buenas/tiempo total de la operación = del inicio a la finalización de la operación).
·Impresiones por operación (número de impresiones buenas por cada operación).
•Comparación de varias máquinas en un diagrama (los puntos de diferente color simbolizan máquinas de imprimir diferentes).
•Las operaciones muy productivas están en la parte superior de la curva media; las operaciones poco productivas están por debajo de la curva media.
Nota: 1 pedido con 2 operaciones (impresión de blanco & retiración) en 1 máquina de imprimir se representa mediante un punto.
Vinculación con el informe del pedido

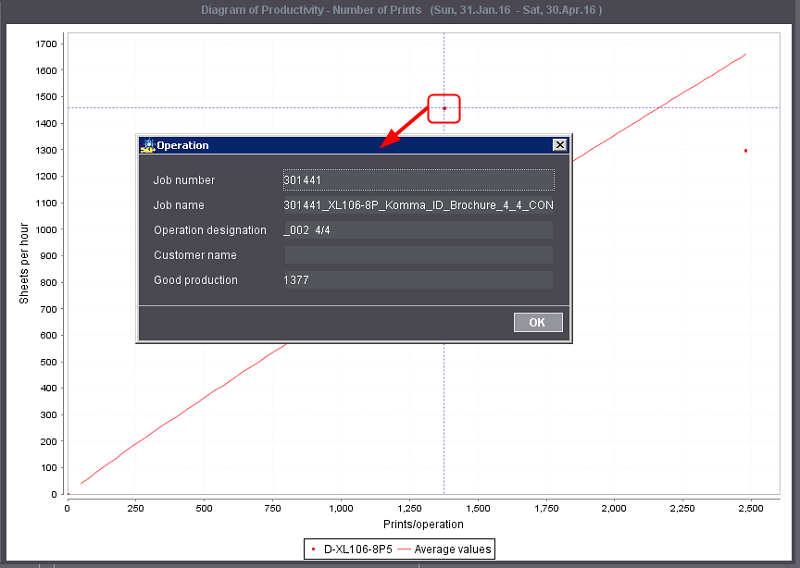

Cada punto representa una operación producida. Si hace clic sobre un punto, en el diálogo “pedido actual” aparecerá el pedido de este punto. Ahora podrá ir directamente al informe del pedido.

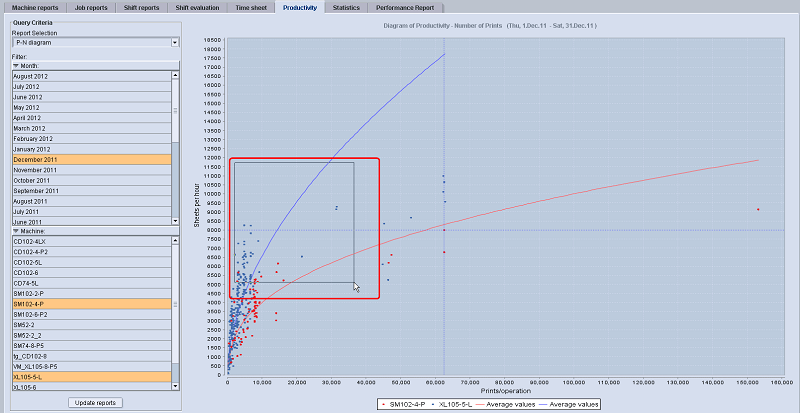

Aumento del tamaño del diagrama
1.Hacer clic con el ratón en el diagrama y mantener pulsada la tecla izquierda del ratón.
2.Dibuje un cuadrado desde la parte superior izquierda a la parte inferior derecha arrastrando el cursor.
