Diagrama T-N (tiempo de producción de tirada)

Nota: El diagrama T-N evalúa sólo tiempos relacionados con un pedido.

Objetivos

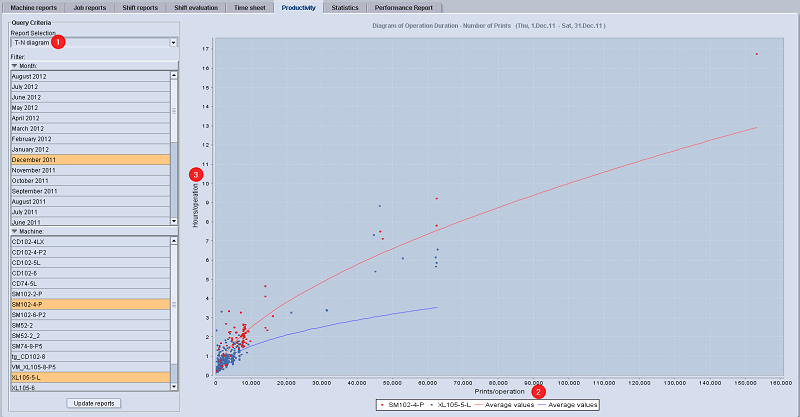

El diagrama T-N (1) se utiliza exactamente igual que el diagrama P-N. En este caso se evalúa la dura­ción de la operación (3) en relación a los pliegos buenos de la operación (2).

Aclaraciones sobre el diagrama T-N

•Horas por operación = tiempo de operación total/Operación = duración = T

•Impresiones por operación = Impresiones buenas/Operación = N

•Cada punto representa una operación producida con un enlace hasta el informe del pedido (hacer clic sobre el punto).

•Evaluación gráfica (curvas) de la relación entre:

·Duración de la operación en horas (tiempo de operación total = de inicio a finalización de la operación)

·Impresiones por operación (número de impresiones buenas por cada operación).

•Comparación de varias máquinas en un diagrama (los puntos de diferente color simbolizan máquinas de imprimir diferentes).

•Las operaciones muy productivas están en la parte inferior de la curva media; las operaciones poco productivas están por encima de la curva media.

Nota: 1 pedido con 2 operaciones (impresión de blanco & retiración) en 1 máquina de impri­mir se representa mediante un punto.

Vista tabular

La vista de tabla lista la productividad de una o más máquinas de imprimir en un periodo seleccio­nado. La vista tabular sirve de base para todos los demás informes de productividad. Se consideran solamente tiempos que están dentro del período seleccionado. Si una operación comienza, p. ej., antes del tiempo definido, los tiempos antes del período no serán considerados.

Indicaciones sobre los valores representados
