Diagramme T-N (temps de production de tirage)

Remarque : Le diagramme T-N ne prend en compte que les temps en rapport avec l’exécu­tion de la commande.

Objectifs

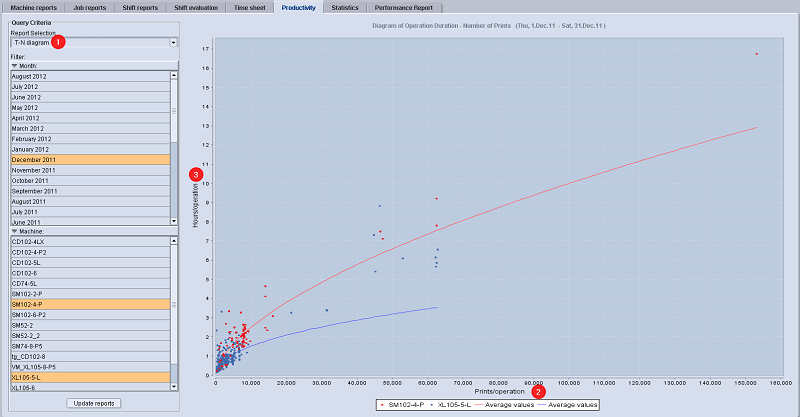

Le diagramme T-N (1) s’utilise exactement de la même manière que le diagramme P-N. Il permet d’analyser la durée de l’opération (3) par rapport aux bonnes feuilles de l’opération (2).

Explication du diagramme T-N

•Heures par opération = durée totale de l’opération/opération = Durée = T

•Impressions par opération = Bonnes impressions/opération = N

•Chaque point représente une opération produite, avec un lien vers le rapport de concernant la commande (cliquer sur le point).

•Evaluation graphique (courbes) du rapport entre :

·Durée d’opération en heures (durée totale d’opération = du début à la fin de l’opération)

·Impressions par opération (nombre de bonnes impressions pour chaque opération).

•Comparaison de plusieurs machines dans un diagramme (les points de différentes couleurs représentent différentes machines à imprimer).

•Les opérations à haute productivité figurent dans la partie inférieure de la courbe de moyenne, les opérations à basse productivité se situent au-dessus de la courbe de moyenne.

Remarque : 1 commande à 2 opérations (impression recto et verso) sur 1 machine à impri­mer est représenté par un point.

Affichage sous forme de tableau

La vue tabellaire indique la productivité pour une ou plusieurs machines à imprimer, pour une période donnée. L’affichage sous forme de tableau constitue la base de tous les autres rapports de productivité. Seuls les temps inclus dans la période choisie seront pris en compte. Si une phase de travail débute avant la période définie, les temps correspondants écoulés avant le début de la période ne seront pas pris en compte.

Remarques sur les valeurs affichées
