Qualité de l’opération « Progression »
Le rapport montre l’évolution des valeurs mesurées Delta E, Densité et Engraissement. Les résultats des mesures sont présentés tels que l’opérateur les voit sur le colorimètre. Ce rapport peut ainsi servir de référence lors de discussions entre le responsable de production (opérateur Cockpit) et le conducteur de la presse.
Conditions requises
Voir Conditions requises.

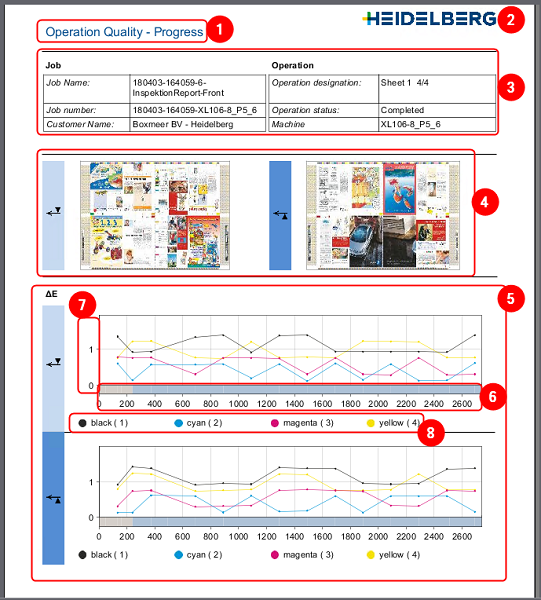

(1) Intitulé du rapport
(2) Logo que vous avez choisi. Voir Logo.
(3) Données de l’en-tête :
•Informations concernant la commande
•Informations concernant l’opération
(4) Vignettes du recto et du verso
(5) Diagrammes de delta E et de densité pour les impressions recto et verso :
•(6) Axe X :
·Représentation des phases d’impression Mise en route (gris) et Production de bonnes feuilles (bleu).
La phase d’impression « Mise en route » s’affiche uniquement lorsque, dans les préférences, les mesures ont été activées pour la gâche (voir Afficher dans les rapports « Evolution » et « Analyse zonale » les mesures pour les macules).
·Division de l’axe en « Mesure », « Temps » ou « Impressions ».
Les variables de référence sont celles définies dans les préférences (voir Variable de référence dans le rapport « Evolution »).
•(7) Axe Y :
·Division de l’axe en : écart de couleur delta E / densité en %
•(8) Couleur et numéro de groupe d’impression

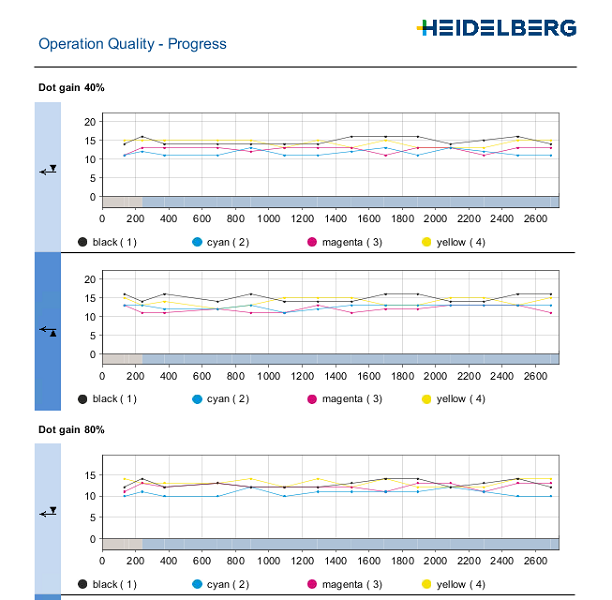

Engraissement (graphique du bas) :
•représentation de l’engraissement pour tous les engraissements mesurés.
(1)

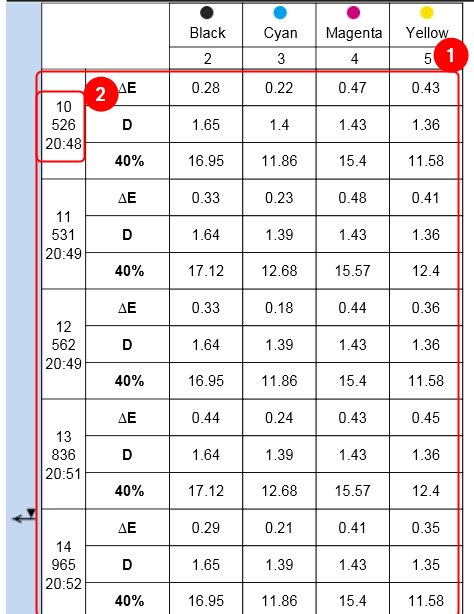

•(1) Mesures individuelles :
représentation des valeurs mesurées pour l’engraissement, delta E et densité pour chaque mesure.
Ces mesures individuelles s’affichent uniquement si cela a été activé dans les préférences. Voir Préférences dans Analyze Point.
•(2) Détails concernant la mesure :
·Numéro de mesure (premier chiffre)
·Numéro de feuille (deuxième chiffre)
·Heure (troisième chiffre)
