Diagramma P-N (velocità di tiratura)
Nota: Il diagramma P-N analizza solo i tempi con riferimento a un ordine.

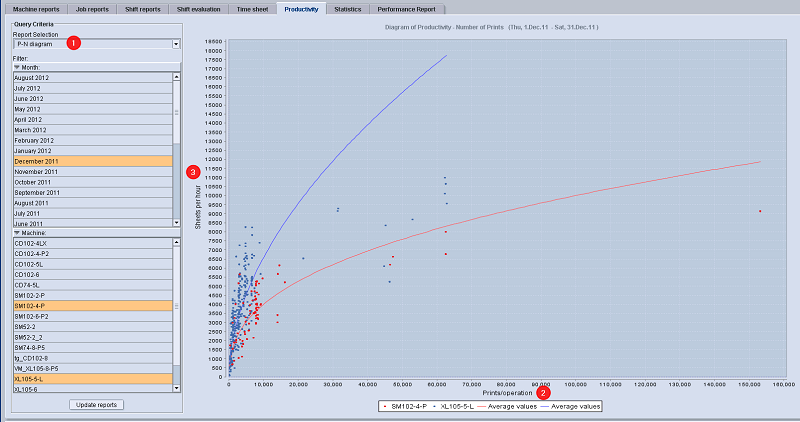

Il diagramma P-N(1) mostra per ogni ordine del periodo di tempo selezionato e per la(e) macchina(e) selezionata(e) la dipendenza di copie buone/ora (asse y; 2) da copie buone/operazione (asse x; 3).
Il diagramma P-N consente di fare una distinzione tra ordini molto produttivi e poco produttivi, e di identificare facilmente gli ordini con alta e bassa tiratura.
•Copie per ora = Copie buone/Ora = Produttività = P
•Copie per operazione = Copie buone/Operazione = N
•Ciascun punto rappresenta un’operazione prodotta con un link al rapporto dell’ordine (fare clic sul punto).
•Valutazione grafica (curve) del rapporto tra le grandezze seguenti:
·Velocità di stampa media Copie per ora (numero delle copie buone/tempo totale dell’operazione = dall’avvio alla fine dell’operazione).
·Copie per operazione (numero delle copie buone per ogni operazione).
•Confronto di più macchine in un diagramma (punti con colori differenti rappresentano macchine da stampa differenti).
•Operazioni molto produttive si trovano nell’area superiore della curva della media, operazioni poco produttive sono al di sotto della curva della media.
Nota: 1 ordine con 2 operazioni (stampa in bianca e volta) su 1 macchina da stampa viene rappresentato con un punto.
Riferimento al rapporto ordine

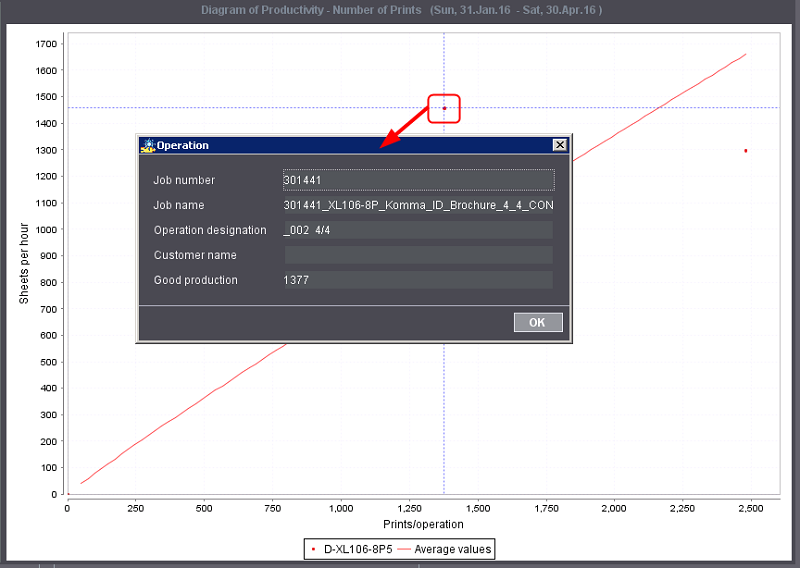

Ciascun punto rappresenta un’operazione prodotta. Se fate clic su un punto, nella finestra di dialogo «Ordine attuale» viene visualizzato l’ordine relativo a questo punto. Potete passare direttamente al Rapporto ordine.

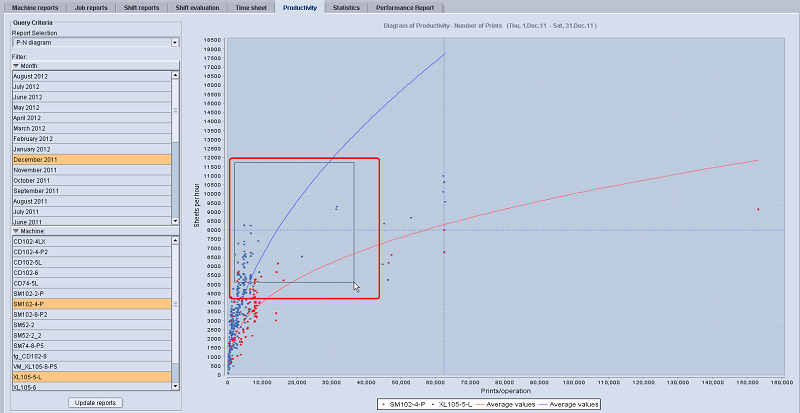

1.Con il mouse fate clic nel diagramma e tenete il tasto sinistro del mouse premuto.
2.Ora con il mouse tracciate un rettangolo da sinistra in alto a destra in basso.
