Plate Pilot

前提条件：Plate Pilot の運用に関して、以下の要件が満たされなければなりません。

·必要な計画データを作成するためには、MIS（Management Information System）と Prinect Scheduler がシステム環境内に存在していなければなりません。

·ネットワークシグナルランプを使用しなければならない場合には、対応するランプを設置して、Prinect システム環境のネットワーク（場合によっては WLAN）にアクセスできなければなりません。

Plate Pilot の概念

Plate Pilot によって、期日を守る印刷出力のための、印刷プレートスタックの構築を可能にします。

CTP装置

Plate Pilotは、Prinect Shooter 2（Tiff-Bエクスポート）を介してPrinect Managerに直接接続されたすべてのイメージセッターをサポートします。デバイスがサードパーティデバイスの場合、「外部CTP装置」としてサポートします。外部CTP装置を追加する を参照。Prinect Shooter 2 経由で制御される CTP 装置を設定するときには、その CTP 装置またはTiff-B-エクスポート"装置"を含むすべての接続は、共同で Plate Pilot 用に設定されなければなりません。すなわち、"Plate Pilot有効"のオプションが有効で、対応するパラメーターが設定されていなければなりません。

注記："管理 > システム" の配下にある、"FormSetter" クラスタのクラスタ表示で、直接接続されたCTP装置（Tiff-B-出力用ではない）のため、必要に応じてコンテキストメニューから手動操作とPlate Pilotによる操作の切り替えが可能です。CTP装置のPlate Pilot操作または手動操作を環境設定も参照してください。

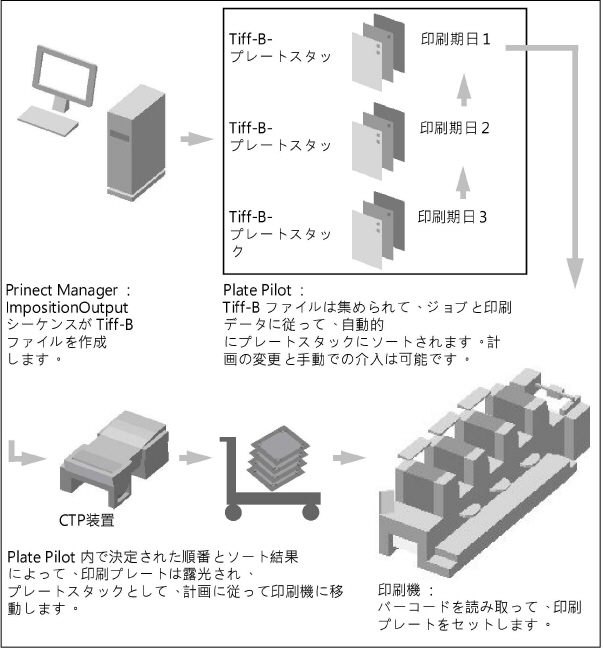

最初に露光に必要な Tiff-B ファイルを ImpositionOutput シーケンスで作成し、すぐには露光器に移さず、集めます。1 つの印刷ジョブに属する Tiff-B ファイルが作成されると、それらは"バーチャルなプレートスタック"に集められて、印刷ユニットの順番にソートされます。その際に、プレートスタックへの割り当てと、プレートスタックの作成は、以下の規準に従って実施されます：

•作業工程は特定の印刷ユニットのために計画されている

•印刷の作業工程は連続的に進行する

•予定しているプレートカート用の印刷プレートの枚数の最大値が達成される（それから新しいプレートスタックを作成する）

•計画されている印刷時点までの最短リードタイムが達成される。すなわち、リードタイム終了後には、すべてのプレートが露光されていて、プレートカートが印刷機のところに移送されていなければならない。

•計画された印刷開始までの時間間隔が最小化される。

"印刷"の作業工程の、計画されている期日の直前に、印刷プレートを露光します。それから、印刷プレートを"実際のプレートスタック"として、プレートカートで印刷機のところに移送できます。ソートすることによって、印刷プレートを連続的に印刷ユニット内にセットでき、印刷ジョブを計画された期日に合わせて出力できます。

バーコード

印刷プレートを自動的に特定するために、バーコードも出力され、それを印刷機で読み取ります。バーコードは印刷プレート上に、マークとして出力され、  JobID、用紙、カラーなどの作業工程に関する情報も含んでいます。

注記：このバーコードは Plate Management システム（Nela Plate Indexer）の制御にも使用できます。

ネットワーク - シグナルランプ

CTP 装置とプレートカートの状態は、印刷室に配置される、制御可能なシグナルランプ経由で、広範囲で見やすくシグナル化できます。これによって、たとえばプレートカートが満載状態で、印刷機のところに移動して、空のプレートカートと交代すべきであることが、すぐに分かります。

ユーザーインタフェース

"Plate Pilot"のユーザーインターフェースは Prinect Portal（WEB UI）の一部です。Prinect Cockpit の管理領域では、Plate Pilot 用の、システム全体の設定を実施します。

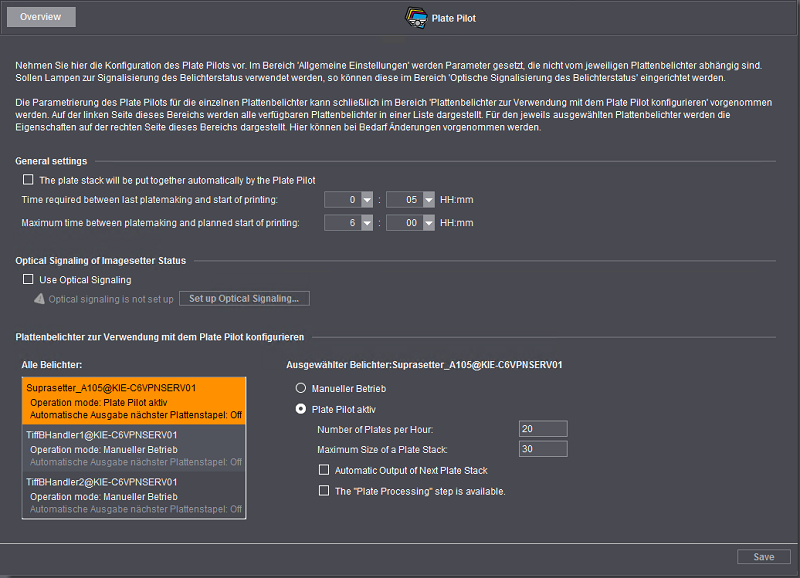

"Plate Pilot"の管理領域の設定

"一般的な設定"エリア

ここでは、CTP装置単体にではなくPlate Pilotの一般的な機能に作用する設定を行います。

"プレートスタックは Plate Pilot によって自動的に構成される"のオプション

このオプションでは、プレートスタックの自動構成を有効にします。その際に、1つの印刷ジョブに属する印刷プレートが正しい順番に並ぶように、印刷プレートを自動的にまとめます。印刷機では、印刷プレートをスタックの上から取っていくだけでよく、順番に対応する印刷ユニットにセットできます。

"最後のプレートの露光と印刷工程の予定開始時刻の間に必要な時間"フィールド

プレートカートが印刷機のところに移動し、印刷プレートを印刷ユニットにセットするために必要な時間を、ここに記入してください。常に省くことができるとは限らない待機時間も、考慮すべきかもしれません。

"プレートの露光と印刷工程の予定開始時刻の間の時間の最大値"フィールド

プレートの露光が終わって、印刷工程が開始するまでの時間の最大値を、ここに記入してください（プレートスタックの移送、待機時間、プレートの印刷機へのセット）。

この時間は、Plate Pilot の時間に関する計画と、プレートスタックの作成順序の計算に使用します。

"イメージセッターの状態を示す可視信号"エリア

前提条件：この領域を設定するためには、Prinect Server のネットワーク - システム環境の中に、ネットワークランプが存在していて、アクセス可能でなければなりません。

Plate Pilot はプレートスタックを自動的に構成して、露光させることができますが、プレートカートが満載状態で、空のプレートカートと交代する必要はないのかなどは、印刷室ですぐに分かるわけではありません。そのような状況と、露光中の障害などが広範囲で分かるようにシグナル化するために、ソフトウェアで制御できるランプを Prinect Manager に接続できます。そのような、ネットワーク接続（WLAN 、LAN）経由で 制御できるシグナルランプには、Philips Bridge 経由で接続する Philips Hueランプなどがあります。このランプは制御によって、様々なシグナルを表すことができ、たとえば赤く点滅して、障害の発生を示すか、またはプレートカートが満載状態で、空のプレートカートと交代しなければならないことを伝えられます。予定の期日から遅れることなく、自動的なワークフローを継続できるように、この工程は迅速に実施し、確認しなければなりません。

ランプのシグナルの意味

"光学式シグナル化を使用"のオプション

このオプションでは、ネットワークランプの制御を有効にします。これによって、この領域のその他のオプションが使用可能になります。

可視信号をセットアップ

このボタンをクリックすると、"露光の状況のための光学式シグナル化をセットアップ"のアシスタントが開きます。このアシスタントでは、3 つのステップを実施します：

•接続方法を選択

最初に、ネットワークでランプを自動的に認識させてください（"自動的にネットワークで探す"のオプション）。原則として、ネットワークランプには特定の特徴があり、それによって、そのようなランプを特定できます。

注記：Windows  が必要なポート 1900 をブロックするので、自動的な接続が妨害されることがあります。その場合には、手動で接続することが可能です。Philips Hu ランプについては、必要な IP アドレスを、次のように調べることができます：

a.Windows の入力要求（CMD）を開いてください。

b."ping philips-hue"コマンドを入力してください。

c.ランプの Bridge にアクセスできる場合には、付随する IP アドレスが表示されます。

d.これで、アドレスを手動での接続のために使用できます（ "IPアドレスを使った接続"のオプション）。詳細については、ランプの文書を参照するか、またはシステム管理者にお聞きください。

"次へ"をクリックします。

•接続を確立する

ランプが認識されると、このステップで Prinect Manager からランプへの接続が確立されます。複数のランプがある場合には、希望するランプを選択できます。

接続を確立した後で、"続行"をクリックしてください。

•接続の確定

このステップでは、ランプへの接続を確定させ、アシスタントが閉じます。

"Plate Pilotと接続するためのプレートセッターの環境設定"エリア

"すべてのイメージセッター"エリア

Prinect Manager と接続されている CTP 装置（ローカルにつながっているか、または Prinect Shooter 経由で接続）について、独自の項目が表示されます。そのため、その項目の個数はPrinect Manager の設定に依存して変わる場合があります。イメージセッターの項目をクリックすると、背景がオレンジ色に表示されます。「選択されたプレートセッター」エリアの、そばにある構成要素はこのイメージセッターに関係します。

"選択されたプレートセッター"エリア

ここでは、選択されたイメージセッターごとに設定を行います。

"手動操作"オプション

このオプションを有効にすると、選択されたイメージセッターのPlate Pilotはスイッチがオフになります。

"Plate Pilot"オプション

このオプションを有効にすると、選択されたイメージセッターのPlate Pilotはスイッチがオンになります。

1 時間当たりのプレート数

ここに、CTP 装置が 1 時間で露光できる印刷プレートの枚数を記載してください。露光時間が内容によって変わる可能性があり、この数値が正確なスケジュール作成のために使用されるので、もっとも不利な条件（複雑な内容）の下での、可能な範囲での最大値を、経験に基づいて決めてください。

注記："管理 - システム" の "外部刷版イメージセッター" の準備で、イメージセッターの速度が定義されます。外部CTP装置を追加する を参照。1時間ごとのプレート数のこの値は、ここでデフォルト設定として適用されます。Plate Pilotを使う特殊な目的には、この値を変更できます。

プレートスタックの最大サイズ

ここに、CTP 装置およびプレートカートが 1 つのプレートスタックに使用できる印刷プレートの最大枚数を記載してください。

"次のプレートスタックの自動出力"のオプション

このオプションを有効にすると、プレートスタックが 1 つ完成するたびに、新しいプレートスタックが自動的に作成されます。その際、Plate Pilot の計画作成時間が考慮されます。

"プロセスステップ"プレート処理"が使用可能"のオプション

このオプションで、CTP 装置と、Plate Pilotによる管理のための CTP 接続を有効にします。

このオプションが有効で、該当するCTP装置のImpositionOutputシーケンスで"プレート処理" オプションが有効になっている場合、 "プレート処理" が終了すると露光された刷版がまず"終了"と表示されます。オプション"プレート処理" を参照。
