참고: P-N 도표는 작업 기준이 있는 시간만 평가합니다.

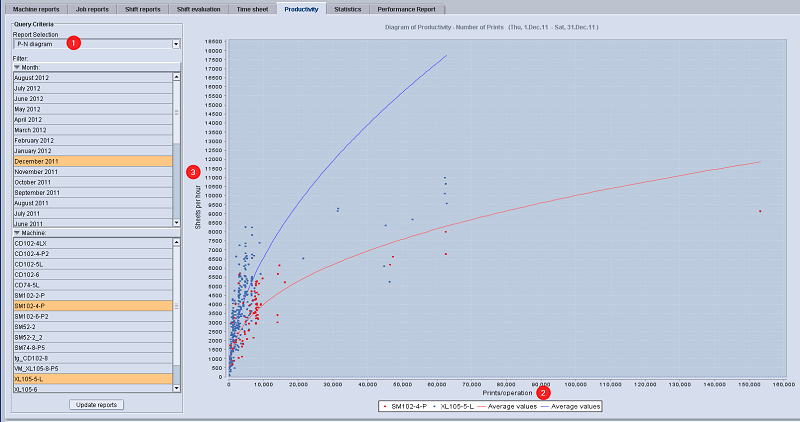

P-N 도표(1)는 선택한 시간의 각 작업과 선택한 기계(들)에 대한 우량 인쇄물/공정(x-축; 3)에 따른 우량 인쇄물/시간(y-축; 2)의 상관 관계를 나타냅니다.
이를 사용하여 고생산성과 저생산성 작업을 구분할 수 있으며 수량이 높고 낮은 작업을 간단하게 식별할 수 있습니다.
•시간 당 인쇄물 = 우량 인쇄물/시간 = 생산성 = P
•공정 당 인쇄물 = 우량 인쇄물/공정 = N
•각각의 점은 작업 보고서에 대한 링크(점을 클릭)가 포함된 생산 공정을 나타냅니다.
•다음 크기 간의 비율을 그래픽으로 평가(곡선):
·평균 인쇄 속도, 시간 당 인쇄물(우량 인쇄물 수/총 공정 시간 = 공정의 시작에서 종료까지).
·공정 당 인쇄물(각 공정의 우량 인쇄물 수).
•여러 기기를 하나의 도표에서 비교(다양한 색의 점들은 서로 다른 인쇄기를 나타냄).
•고생산성 공정은 평균 곡선의 상부 영역에 있고 저생산성 공정은 평균 곡선의 하부 영역에 있습니다.
참고: 1개 인쇄기의 공정을 2개 포함한 1개의 작업(앞면 & 뒷면)은 하나의 점으로 표시됩니다.

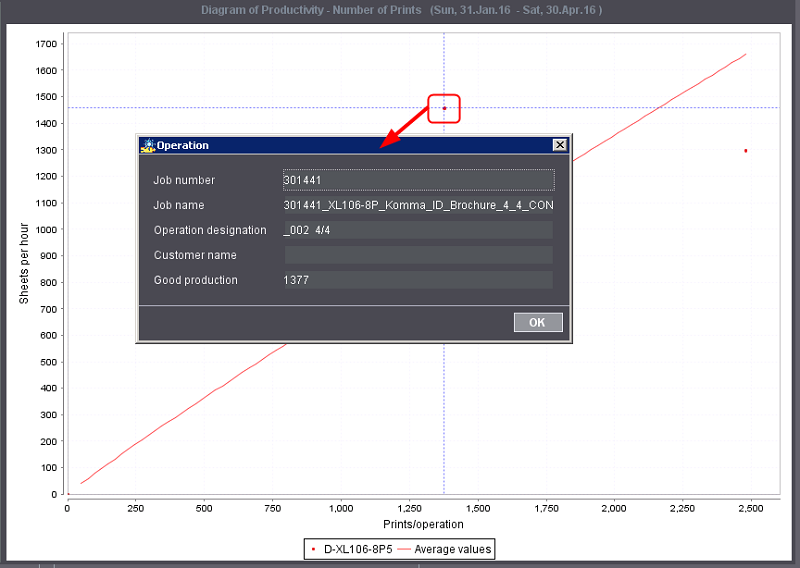

각 점은 하나의 생산 공정을 나타냅니다. 점을 클릭하면 "현재 작업" 대화상자에 이 점에 해당하는 작업이 표시됩니다. 그러면 곧 바로 작업 보고서로 이동할 수 있습니다.

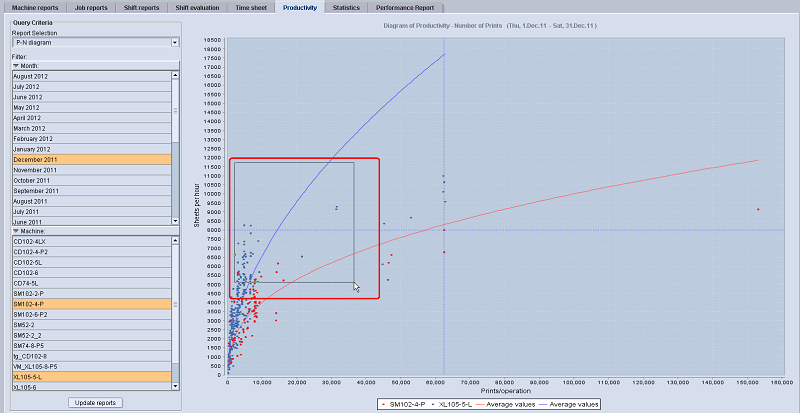

1.마우스를 사용하여 도표를 클릭한 후 왼쪽 마우스 키를 누르고 있습니다.
2.이제 사각형을 마우스로 왼쪽 위에서 오른쪽 아래로 끌어 확대시키십시오.
