T-N 도표(수량에 대한 생산 시간)

참고: T-N 도표는 작업 기준이 있는 시간만 분석합니다.

용도

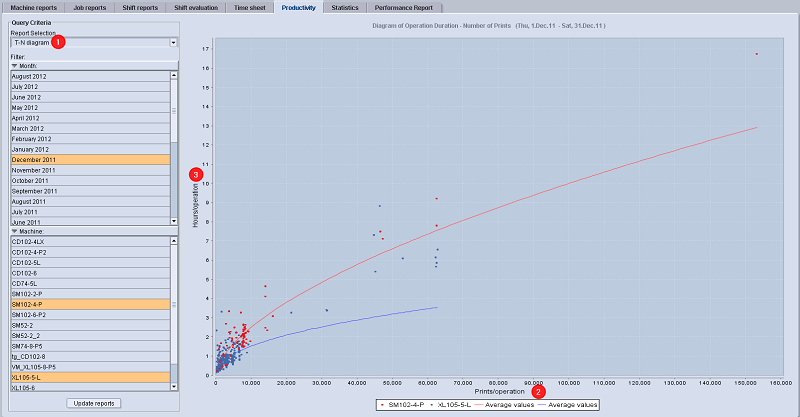

T-N 도표(1)는 P-N 도표와 동일한 방식으로 사용합니다. 여기서는 공정 시간(3)이 공정 우량 시트(2)와 비교되어 분석됩니다.

T-N 도표에 대한 설명

•공정 당 시간 = 총 공정 시간/공정 = 시간 = T

•공정 당 인쇄물 = 우량 인쇄물/공정 = N

•각각의 점은 작업 보고서에 대한 링크(점을 클릭)가 포함된 생산 공정을 나타냅니다.

•다음 간의 비율을 그래픽으로 평가(곡선):

·공정 시간(시간)(총 공정 시간 = 공정 시작에서 종료까지)

·공정 당 인쇄물(각 공정의 우량 인쇄물 수).

•여러 기기를 하나의 도표에서 비교(다양한 색의 점들은 서로 다른 인쇄기를 나타냄).

•고생산성 공정은 평균 곡선의 하부 영역에 있고 저생산성 공정은 평균 곡선의 상부 영역에 있습니다.

참고: 1개 인쇄기의 공정을 2개 포함한 1개의 작업(앞면 & 뒷면)은 하나의 점으로 표시됩니다.

표 보기

표 보기는 인쇄기 한 대 또는 여러 대에 대해 선택된 기간의 생산성을 나열합니다. 표 보기는 다른 모든 생산성 보고서의 기본 사항입니다. 선택된 시간대에 놓여진 시간만 고려됩니다. 예를 들어 정의된 시간대 이전에 공정이 시작되면, 시간대 이전의 시간은 분석되지 않습니다.

표시된 값에 대한 참고 사항
