작업 방식에 따라 Analyze Point의 다양한 기본 설정을 매개변수화할 수 있습니다. 이는 다음과 같은 영역으로 구분됩니다.
•"일반" 탭
예: 표준 시간을 산업 시간으로 전환하여 표시
•"일지" 탭
예: 불특정 시간 표시 활성화
•"품질" 탭
예: 전역 인쇄 표준 변경

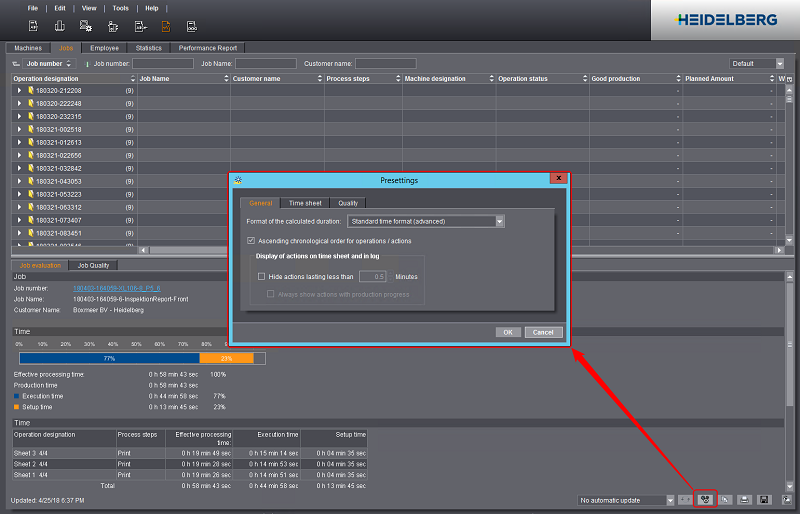

기본 설정을 매개변수화하려면 "Analyze Point" 영역으로 이동한 후 "톱니바퀴" 버튼을 클릭하십시오.
예정 시간 표시 형식
Analyze Point의 모든 시간 지정은 산업 시간, 표준 시간 또는 확장된 표준 시간으로 표시됩니다.
산업 시간:
표준시간:
일반 시간 형식(확장):
작업 과정/작업 절차의 순서(오름차순)
Analyze Point의 모든 프로토콜(일지, 기계 프로토콜 등)을 시간순으로 오름차순 또는 내림차순으로 정렬할 수 있습니다.
옵션 활성화됨: 가장 오래된 항목이 가장 위에 표시됩니다.
일지 및 기록의 공정 디스플레이
•"n분보다 소요 시간이 더 짧은 공정의 페이드 아웃":
옵션이 활성화된 경우 "일지", "기계 프로토콜" 및 "공정 프로토콜" 프로토콜에서 처리 시간이 정의된 시간 간격보다 짧은 작업 공정이 숨겨집니다. 이를 통해 각 프로토콜을 일목요연하게 확인할 수 있습니다.
•"항상 생산 진행과 함께 공정 표시":
옵션이 활성화된 경우 처리 시간이 정의된 시간 간격보다 짧은 작업 공정이 생산 진행률과 함께 표시됩니다.
세부 정보 표시
옵션이 활성화된 경우 프로토콜 외에 추가로 시간 및 수량에 관한 막대 도표가 일지에 기록됩니다. 시간 및 근무량(2)을 참조하십시오.
특히 Data Terminal을 통해 연결된 장치의 경우 기계 사용자가 로그인하였지만 조작(PDC 메시지)을 기록하지 않는 경우가 있습니다. 이러한 경우 Analyze Point는 이 이시점에 무엇이 제작되는지 "알지" 못하고 공정을 할당할 수 없습니다.
이때 이 시간을 일지에 공백으로 표시하여 유용하게 사용할 수 있습니다. 기계 사용자는 이어서 인쇄한 일지에 이 시점에 수행한 작업을 입력할 수 있습니다.
기계가 자동으로 등록되지 않거나 기계 사용자가 수동으로 측정하지 않은 시간은 일지에 빨간색으로 표시됩니다.
"n분과 불특정 시간 주기 크거나 같음 표시" 옵션이 활성화되면 일지에 시간 공백이 나타납니다. 분을 지정하여 빈 시간 측정 시점을 정의합니다. 빈 시간은 최대 59분부터 표시할 수 있습니다.
인쇄 표준
여기에서는 Analyze Point에서의 색상 측정 데이터 평가용 전역 인쇄 표준을 정의할 수 있습니다. 작업 공정에 대한 품질 데이터가 수신되는 즉시 이 인쇄 표준이 사용됩니다. 인쇄 표준을 나중에 변경하는 경우 새로운 공정에만 영향을 미칩니다. "요약" 품질 보고서는 예외입니다. 여기에서 나중에 각 공정에 대한 인쇄 표준을 변경할 수 있습니다. 개별 공정의 인쇄 표준 변경을 참조하십시오. 공장 출하 시 전체 인쇄 표준으로서 표준 "ISO 12647-2 HDM_Default"가 설정되어 있습니다.
품질 보고서 "그래픽 차트"에는 여기에서 지정된 크기와 관련된 색조값 증가의 각 측정값이 표시됩니다. 예를 들어 각 측정이 언제 수행되었는지 표시될 수 있습니다. 3가지 기준값 중에서 선택할 수 있습니다.
•측정
각 측정의 측정 번호가 표시됩니다.
•시간
측정이 언제 수행되었는지 표시됩니다.
•인쇄물
측정이 어떤 인쇄 시트에 대해 수행되었는지 표시됩니다.
보고서 "그래픽 차트" 및 "구역평가"에 불량 시트 측정 표시
품질 보고서 "그래픽 차트" 및 "구역평가"에서는 우량 시트에 대한 측정 또는 모든 측정(우량 시트 및 파지 시트)만 사용됩니다. 옵션이 활성화된 경우 파지 시트가 함께 고려됩니다.
보고서 "그래픽 차트"에 개별 측정값 표시
옵션이 활성화된 경우 "그래픽 차트" 품질 보고서에 Delta E, 농도, 색조값 증가의 개별 측정값이 표시됩니다.
"기기 품질" 보고서의 최대 색조값 증가 n퍼센트
"기기 품질" 보고서에 Y축의 색조값 증가 표시가 여기에서 설정된 최대값으로 제한됩니다. 이를 통해 색조값 증가 값이 0%~15% 사이의 영역에 놓이게 되므로 가시성이 향상됩니다. 기본값은 30%이며, 40% 또는 50%로 변경할 수 있습니다. 이를 통해 개별 측정에서 더 높은 값이 나타나더라도 값 영역의 가시성이 유지됩니다.
