공정 품질 "요약"

공정 품질 "요약"은 기본 설정된 인쇄 표준에 따른 선택된 공정의 품질 평가를 보여줍니다. 한편으로는 선택된 OK 시트가 인쇄 표준에 근거하여 습식 색상 세트와 비교되고 허용 오차를 참조해 평가됩니다. 다른 한편으로는 인쇄 중 후속되는 모든 측정이 OK 시트와 비교되고 인쇄 표준에 근거하여 변동을 참조해 평가됩니다.

"작업 품질"과 달리, 보고서 "요약"은 실제 측정된 값을 보여줍니다.

전제조건

전제조건을 참조하십시오.

문의 기준

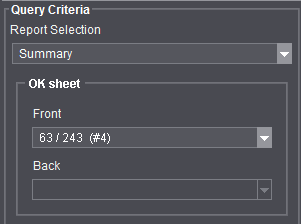

OK 시트

품질 평가 시 어떤 측정 시트를 OK 시트로 사용할지를 여기에서 선택합니다. 공정이 앞면 인쇄와 뒷면 인쇄로 수행되는 경우에는 각각 하나의 측정 시트를 선택할 수 있습니다.

여기에서 선택된 OK 시트는 다음 맥락에서 중요합니다.

•"작업 품질"과 공정 품질 "요약"에서는 기본 설정된 인쇄 표준에 따라 OK 시트가 평가됩니다.

•"작업 품질"과 공정 품질 "요약"에서는 인쇄 제어를 위해 선택된 OK 시트 다음에 인쇄된 측정 시트만 사용됩니다.

기본적으로 다음 인쇄 시트가 OK 시트로 선택되어 있습니다.

•Prinect Axis Control 및 Prinect Inpress Control의 경우:
Prinect 2017까지는 우량 시트 카운터를 켠 후의 첫 시트가 선택됩니다. Prinect 2017 및 Prinect Press Center 15B.02 버전부터는 색상 측정 장치 조작자가 OK 시트로 정의한 인쇄 시트가 선택됩니다. 조작자가 OK 시트를 정의하지 않은 경우 우량 시트 카운터를 켠 후의 첫 시트가 자동 선택됩니다.

•Prinect Image Control의 경우:
우량 시트 카운터를 켠 후의 첫 시트가 선택됩니다.

표시된 OK 시트 값 의미:

•첫 번째 값:
측정 시점의 우량 시트 수

•두 번째 값:
측정 시점의 전체 인쇄 시트 수(우량 시트 및 파지 시트)

•괄호 안의 값:
측정 번호

"인쇄 표준" 선택목록

여기에서는 선택한 공정의 인쇄 표준을 변경할 수 있습니다. 개별 공정의 인쇄 표준 변경을 참조하십시오.

보고서 "요약"

(1) 보고서 제목

(2) 선택한 로고. 로고 참조

(3) 주요 데이터:

•작업에 관한 정보

•공정에 관한 정보

(4) 앞면 인쇄와 뒷면 인쇄용 섬네일

OK 시트:

•(5) 측정 번호:
품질 평가에 사용되는 측정 시트의 번호. 기본적으로 제1 측정 시트가 선택되어 있습니다. 좌측 내비게이션에서 "OK 시트" 문의 기준을 통해 수동으로 다른 OK 시트를 선택할 수 있습니다.

•(6) OK 시트 평가:
상태 기호를 이용한 OK 시트 평가 (상태 기호 참조). 평가를 위해 OK 시트는 인쇄 표준에 근거하여 습식 색상 세트 값과 비교됩니다.

참고: 평가에는 단지 테이블에서 확인되는 측정값만 사용됩니다. 예를 들어 색조값 증가에 대한 측정값이 없는 경우 (셀에서 대시 "-"로 표시) 이는 자동으로 "OK"로 평가됩니다.

•(7) 각 색상에 대한 측정 결과가 표시된 표:
OK 시트의 각 색상에 대한 Delta E, 농도 및 색조값 증가 측정 결과.

·색상 하단의 번호
인쇄 유닛 수입니다.

·빨간색 측정값
이 값은 선택된 인쇄 표준의 허용된 오차 범위를 벗어납니다.

·측정의 대시 "-" 표시:
이 값은 조작자가 색상 측정 장치에서 값을 측정하지 않았음을 의미합니다.

·측정시 Lab 데이터 찾지 못함!:
측정 프로토콜이 필요한 값을 포함하지 않습니다. 이유: 색상 측정이 비지원 소프트웨어 버전으로 수행되었습니다. 전제조건을 참조하십시오.

·인쇄 표준에 대한 데이터 찾지 못함!:
인쇄 표준에 색상 또는 용지 등급에 대한 값이 없습니다.

•(8) 측정 조건:
사용된 인쇄 표준 및 사용된 용지 등급

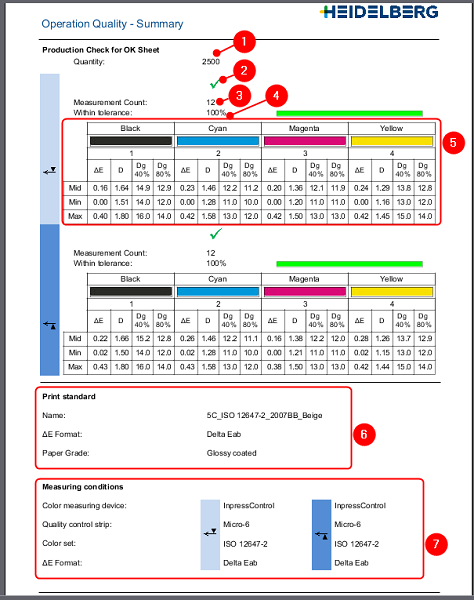

OK 시트 인쇄 제어:

•(1) 수량:
총 우량 시트 수입니다.

•(2) 인쇄 진행 평가:
상태 기호를 이용한 인쇄 평가 (상태 기호 참조). 제품 생산 동안 (우량 시트 카운터 켜짐) 측정은 평가를 위해서 OK 시트와 비교되고 평가됩니다. 모든 공정의 인쇄 평가를 빠르게 개관할 수 있게 "인쇄 품질" 열에 상태 기호도 표시됩니다. 작업 보기에서의 인쇄 품질 표시을 참조하십시오.

참고: 평가에는 단지 테이블에서 확인되는 측정값만 사용됩니다. 예를 들어 색조값 증가에 대한 측정값이 없는 경우 (셀에서 대시 "-"로 표시) 이는 자동으로 "OK"로 평가됩니다.

•(3) 측정 횟수:
인쇄 제어시에 고려되는 OK 시트 수 선택된 OK 시트 다음에 측정된 경우만 고려됩니다.

•(4) 허용 오차 범위 내:
인쇄 표준에 따른 OK 시트와 비교해 허용 오차 범위 내에 있는 측정 비율. 적어도 68 %가 허용 오차 범위 내에 있을 경우, 인쇄는 "OK"로 평가됩니다.

•(5) 각 색상에 대한 측정 결과가 표시된 표:
삽입된 측정의 각 색상에 대한 Delta E (ΔE), 농도(D) 그리고 색조값 증가(TWZ)의 평균(Mid), 최소(Min) 및 최대(Max)

·평균(Mid)
측정된 인쇄 시트의 모든 측정값의 평균

·최소(Min) 및 최대(Max)
측정된 인쇄 시트의 가장 작은 그리고 가장 큰 평균값
산출을 위해 먼저 각 측정 시트의 평균값이 형성됩니다. 다음은 농도를 예로 든 것입니다.

이 예에서 측정 시트 2의 평균 농도(1.63)는 최소값이고, 측정 시트 3의 평균 농도(1.83)는 최대값입니다.

·빨간색 측정값
이 값은 선택된 인쇄 표준의 허용된 오차 범위를 벗어납니다.

·측정의 대시 "-" 표시:
이 값은 조작자가 색상 측정 장치에서 값을 측정하지 않았음을 의미합니다.

·측정시 Lab 데이터 찾지 못함!:
측정 프로토콜이 필요한 값을 포함하지 않습니다. 이유: 색상 측정이 비지원 소프트웨어 버전으로 수행되었습니다. 전제조건을 참조하십시오.

·인쇄 표준에 대한 데이터 찾지 못함!:
인쇄 표준에 색상 또는 용지 등급에 대한 값이 없습니다.

(6) 인쇄 표준

•사용된 인쇄 표준 및 사용된 용지 등급입니다. 인쇄 표준은 나중에 변경할 수 있습니다(왼쪽 탐색 창의 "인쇄 표준" 선택목록). "인쇄 표준" 선택목록도 참조하십시오.

(7) 측정 조건

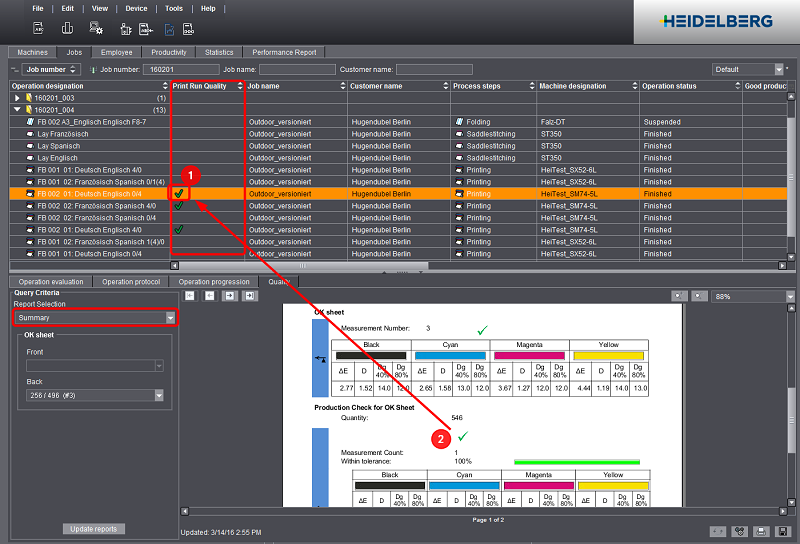

작업 보기에서의 인쇄 품질 표시

"인쇄 품질" 열은 공정의 잉크 품질을 빠르게 점검할 수 있도록 생산 검사 상태를 표시합니다(1). 이 상태는 "공정 품질 '요약'" 보고서(2)에 표시되는 상태와 동일합니다.
