보고서는 선택된 공정의 모든 개별적인 색상 영역에 대한 품질 평가를 보여줍니다. 임계적인 색상 영역은 신속히 식별될 수 있습니다. Delta E, 농도, 색조값 증가 측정값에 대한 영역 평가가 표시됩니다. 각 측정값에 있어서 고유한 품질 보고서가 존재합니다. 개별적인 보고서 선택은 왼쪽 내비게이션에서 문의 기준을 통해 이루어집니다.

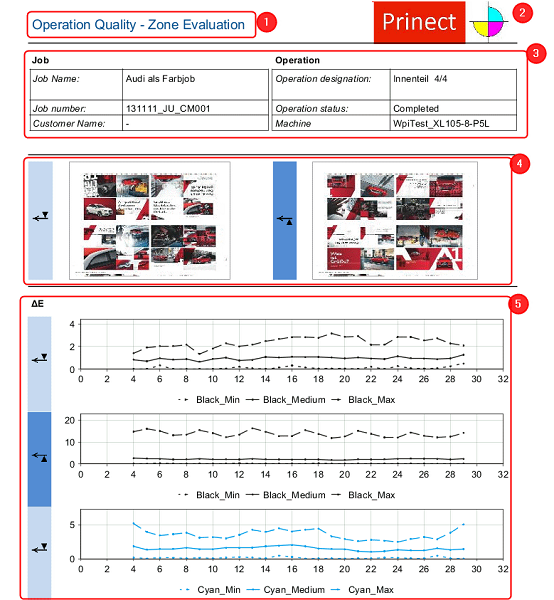

보고서 "영역 평가"
(1) 보고서 제목
(2) 선택한 로고. 로고을 참조하십시오.
(3) 주요 데이터:
•작업에 관한 정보
•공정에 관한 정보
(4) 앞면 인쇄와 뒷면 인쇄용 섬네일
(5) 영역 평가 도표:
각 색상 영역에 대해 3가지 측정값(가장 작은 색조값 증가, 가장 큰 색조값 증가 및 평균 색조값 증가)이 표시됩니다. 공정에 대한 모든 측정값(우량 시트 측정 및 파지 시트 측정)이 고려됩니다.

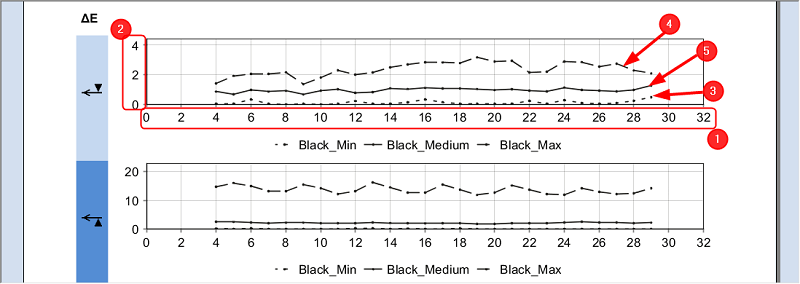

•"ΔE 영역 평가" 도표:
·(1) X축:
인쇄기의 색상 영역
·(2) Y축:
Delta E의 규정값에 대한 측정한 색상값의 편차
·(3) 최소 Delta E:
각 색상 영역에 대한 Delta E의 가장 작은 측정값 그래프
·(4) 최대 Delta E:
각 색상 영역에 대한 Delta E의 가장 큰 측정값 그래프
·(5) 평균 Delta E:
각 색상 영역에 대한 Delta E의 평균값 그래프
참고: 최소값 및 최대값은 다양한 측정으로부터 만들어집니다. 즉, 각 색상 영역에 있어 모든 측정의 가장 작은 값 및 가장 큰 값이 표시됩니다.

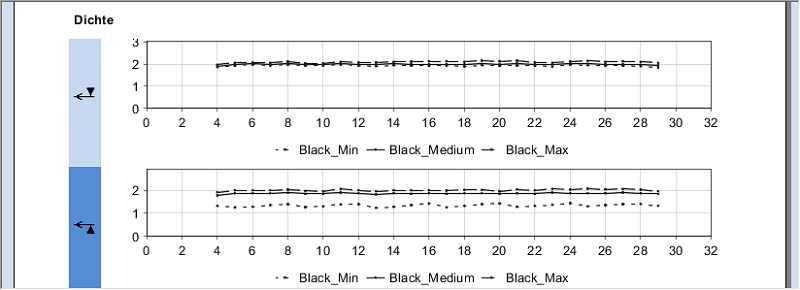

•"농도 영역 평가" 도표:
"농도 영역 평가"에 대한 도표 구조는 "ΔE 영역 평가"와 동일합니다. 이 경우 Delta E 측정값은 농도 측정값으로 대체됩니다.

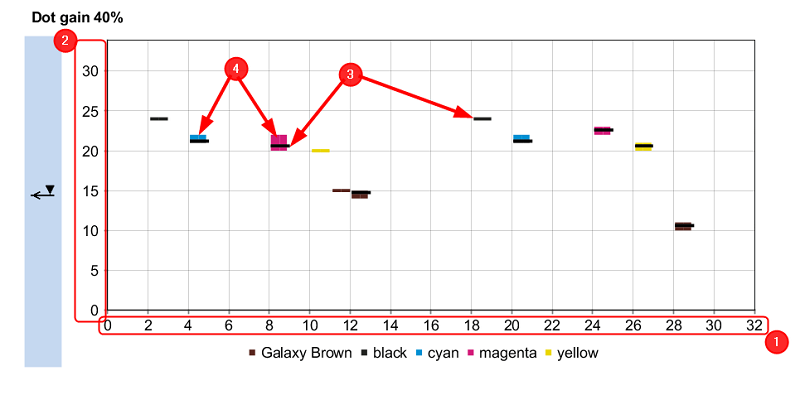

•"색조값 증가 영역 평가" 도표:
측정 데이터가 있는 각 영역 커버리지에 대한 영역 평가(예: 20%, 40%, 80%)
·(1) X축:
인쇄기의 색상 영역
·(2) Y축
색조값 증가(%)
·(3) 색조값 증가 평균값:
각 색상 영역마다 평균적으로 측정된 색조값 증가는 검정색 대시로 표시됩니다.
·(4) 색조값 증가 편차:
색상 영역 내에서 평균값과 색조값 증가의 편차는 평균값 초과 및 미만에 대하여 기둥으로 표현됩니다. 예제 도표(위 그림)에서는 색상 영역에서 위로 갈수록 마젠타 9가 약 1.5%의 편차를 갖습니다.
참고: 인쇄 컨트롤 스트립이 색조값 증가 측정 필드를 갖는 색상 영역의 측정값만 존재합니다. 이는 선택된 페이지당 인쇄 커버량에 따라 달라집니다(40%).
측정 조건:
측정 조건은 각 영역 평가에서 표시됩니다.
