Heidelberg는 모든 기계 제조업체에 기계의 Prinect 연결을 위한 JDF/JMF 기반 인터페이스를 제공합니다. 기계에 이 인터페이스가 있는 경우 온라인으로 연결할 수 있습니다. 이 연결 유형에 관한 설명은 JDF 기계를 이용한 Data Terminal(다른 제조업체의 온라인 연결)를 참조하십시오.
JDF/JMF 인터페이스를 사용하여 기계를 연결하려면 다음과 같이 하십시오.
1.Prinect Cockpit을 시작합니다.

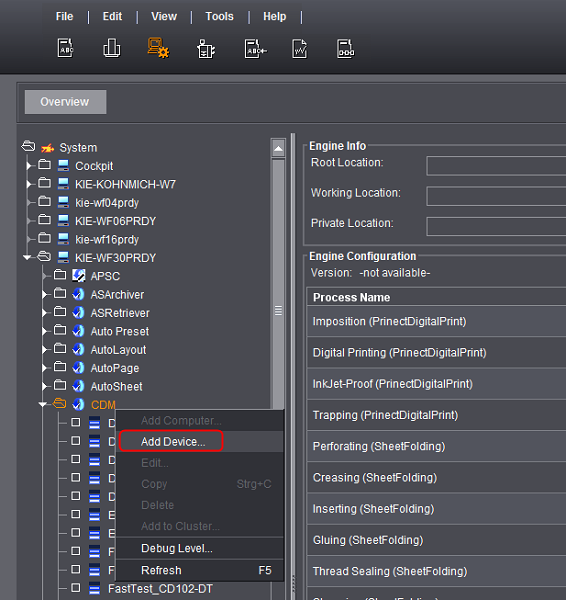

2."관리 > 시스템" 메뉴로 이동하고 Prinect Manager가 설치된 컴퓨터를 선택합니다.
3."CDM" 엔진을 선택합니다.
4.컨텍스트 메뉴에서 "장치 추가" 항목을 선택합니다.
장치 어시스턴트가 열립니다.

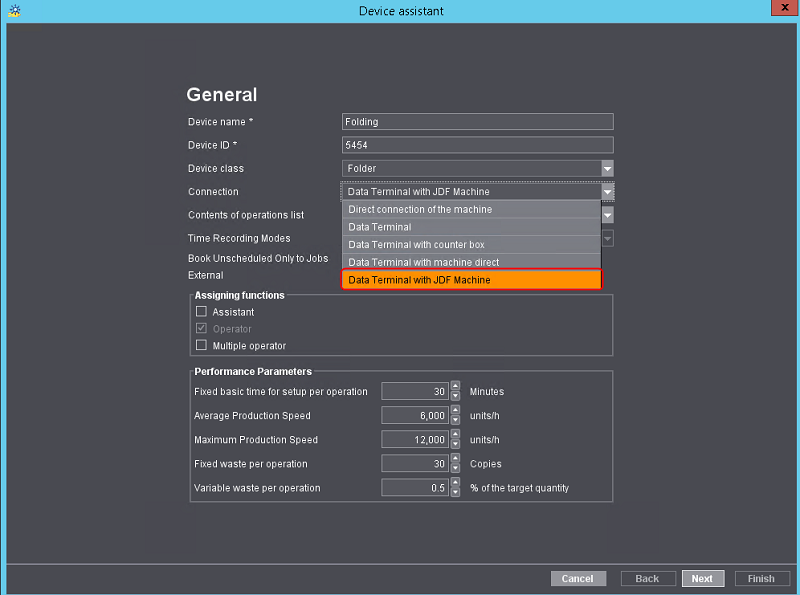

5."JDF 기기의 데이터 터미널" 연결을 선택합니다.
6."JDF 기기 컨피규레이션" 단계까지 다른 모든 설정을 구성합니다. 이를 위해 다음 참조:

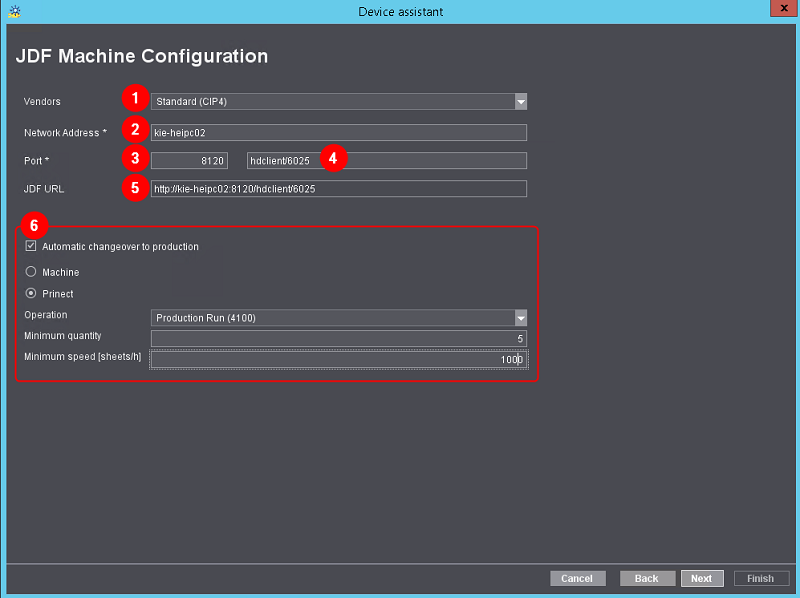

7."JDF 기기 컨피규레이션" 단계에서 기계의 설정을 구성합니다.
(1) "제공업체"
JDF/JMF 인터페이스에서는 기계가 CIP4 규정에 따라 통신합니다. 이 설정은 기본적으로 선택되어 있으며 변경할 수 없습니다.
(2) "네트워크 주소"
네트워크에서 기계에 액세스할 수 있는 이름 또는 IP 주소를 입력합니다.
(3) "포트"
기계에 액세스할 수 있는 포트를 입력합니다.
(4) 서비스 이름(필요한 경우)
일부 기계는 추가로 서비스 이름을 통해 작동합니다. 해당하는 경우에는 서비스 이름을 입력합니다.
(5) "JDF-URL"
네트워크 주소, 포트 및 서비스 이름에서 기계 및 Prinect를 통해 서로 간에 통신할 수 있는 JDF-URL이 자동 구성됩니다.
(6) "인쇄 진행 자동 스위치"
이 옵션을 통해 준비 및 생산(진행) 간의 전환을 어떻게 수행할지 설정합니다. 다음과 같이 사용할 수 있습니다.
•수동 전환
장비와 생산 간에 전환하려면 기계 조작자가 Data Terminal에서 PDC 메시지를 누릅니다. 이 방법에서는 "인쇄 진행 자동 스위치" 옵션을 비활성화합니다.

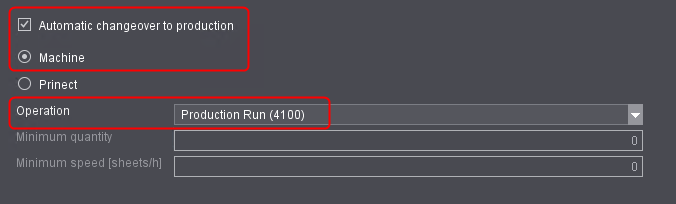

•기계를 통한 전환
장치 상태를 평가하여 기계를 통해 자동으로 전환됩니다. 이 방법은 일부 기계에서 사용할 수 없습니다. 확실하지 않은 경우에는 기계 제조업체에 문의하십시오.
이 방법에서는 옵션을 다음과 같이 설정합니다.
·"인쇄 진행 자동 스위치" 옵션 활성화
·"기계" 옵션 활성화
·생산 과정/진행에 대해 조작(PDC 메시지) 선택
•Prinect를 통한 전환
Prinect를 통해 전환됩니다(카운터 박스와 유사함). 이를 위해서는 기계의 재전송 수량이 평가되고 기계 속도가 계산됩니다. 정의된 최소 수량 및 최소 속도에 도달하면 생산/진행으로 자동 전환됩니다.
이 방법에서는 옵션을 다음과 같이 설정합니다.
·"인쇄 진행 자동 스위치" 옵션 활성화
·"Prinect" 옵션 활성화
·생산 과정/진행에 대해 조작(PDC 메시지) 선택
·진행 도달에 대한 최소 수량 및 최소 속도 입력
8."다음"을 클릭합니다.
9."요약" 단계에서 설정을 구성합니다.
장치 어시스턴트 - 요약을 참조하십시오.
10."마침"을 클릭합니다.
그러면 JDF/JMF 인터페이스를 이용한 인쇄 후 기계가 성공적으로 생성됩니다.
