토너 기반 디지털 인쇄기(Heidelberg Versafire) 및 CTP 장치의 "인쇄 표시 설정" 탭
여기서 레이아웃 또는 접지 시트와 관련된 표시를 설정하고 변경할 수 있습니다.
접지 시트 모서리, 절단 표시, 접지 표시, 접지 레이 표시
이 표시 유형에 대해 다음 값을 편집할 수 있습니다.
•"오프셋": 표시가 이 값만큼 바깥으로 이동됩니다.
•"길이"/"너비": 표시의 길이 및 너비.
색상 관리 표시줄
색상 컨트롤 바에 대해 오프셋을 지정할 수 있습니다. 오프셋을 사용하여 색상 컨트롤 바의 수직 위치를 매개변수화합니다. 색상 컨트롤 바의 기준점(영점)은 최종 포맷 프레임의 상단 좌측 모서리입니다(오프셋 = 0).
가늠표
입력란에서 표시의 너비(선 두께, 수직 및 수평)와 X 및 Y 방향의 오프셋을 정의합니다.
선택 목록에서 가늠표 위치가 "부동", "측면" 또는 "위/아래"에 위치해야 할지 정의합니다.
시트 레이
전제조건: 이 마크 유형은 CTP 장치(PlateSetter Devices)에만 사용할 수 있습니다.
당김 마크의 위치를 앞면 및 뒷면에 대해 각각 지정할 수 있습니다. 또한 시트 가장자리와 마크 사이 간격을 설정할 수 있습니다.
대조 표시
선택 목록에서 다음 옵션을 선택할 수 있습니다.
•"자동": 대조 표시 길이와 너비는 자동으로 정의됩니다.
•"사용자 정의": 대조 표시의 길이와 너비를 나란히 있는 필드에 수동으로 입력합니다.
이 옵션을 통해 해당 텍스트를 편집란에 입력하여 특수 텍스트 표시를 정의할 수 있습니다. 여기서 예를 들어 피니싱에 대한 주석이나 특수 출력 옵션에 대한 정보를 입력할 수 있습니다.
"X" 및 "Y" 필드에서 수젯의 좌측 하단 모서리 기준점에 근거하여 표시의 위치를 정의합니다.
각도 선택 목록에서 표시 정렬을 규정합니다. 회전 각도는 시계 방향으로 측정됩니다. 회전 각도 90°는 위에서 아래로 읽을 수 있는 수직으로 진행되는 텍스트를 생성합니다. 회전 각도 270°는 아래에서 위로 읽을 수 있는 수직으로 진행되는 텍스트를 생성합니다.

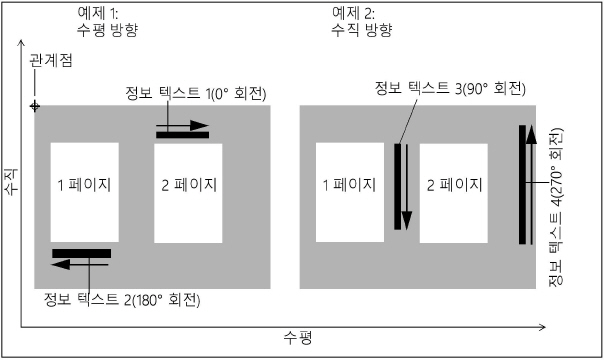

다음 그래픽의 예제 1에는 수평 방향의 정보 텍스트가 표시되고 예제 2에서는 수직 방향의 정보 텍스트가 표시됩니다.
참고: Labelfire 디지털 인쇄기의 경우 기판의 공간을 절약하기 위해 정보 텍스트 마크가 기본 설정되고 시계 방향으로 90° 회전됩니다. 이 설정은 각도 선택 목록에 표시됩니다. 필요 시 각도를 변경할 수 있습니다.
작업 ID(자동 삽입됨)
"정보 텍스트" 옵션이 활성화되어 있으면 해당 인쇄 표시에 인쇄 작업의 작업 ID(작업 번호)가 인쇄되어 작업을 명확히 식별할 수 있습니다.
PDF/VT 데이터 세트 수(자동 삽입됨)
PDF/VT 작업에서 각 시트에 인쇄되는 PDF/VT 데이터 세트("Records")의 수가 정보 행에 출력됩니다.
