Diagrama T-N (Tempo de produção da tiragem)

Indicação: O diagrama T-N avalia apenas tempos relacionados a encomendas.

Objetivos

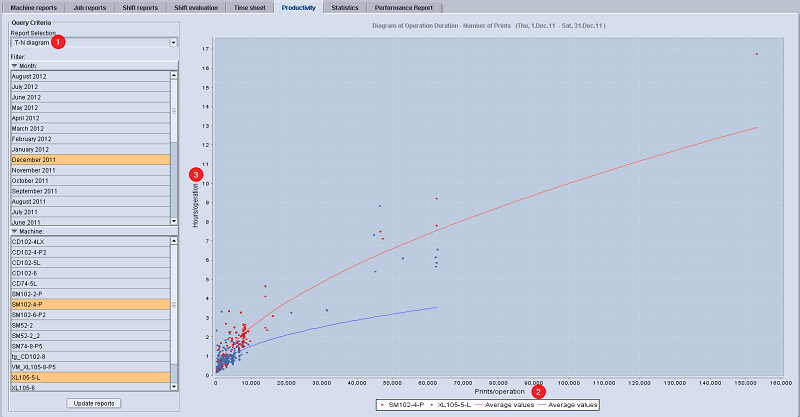

O diagrama T-N (1) deve ser usado precisamente como o diagrama P-N. A duração da operação (3) aqui é avaliada às folhas boas da operação (2).

Explicação sobre o diagrama T-N

•Horas por operação = tempo total das operações/operação = duração = T

•Impressões por operação = boas impressões/operação = N

•Cada pronto representa uma operação produzida com um link ao relatório de encomendas (cli­car no ponto).

•Avaliação gráfica (curvas) do relacionamento entre:

·Duração da operação em horas (tempo total da operação = início ao término da opera­ção)

·Impressões por operação (número de impressões de produtos em cada operação).

•Comparação de diversas máquinas em um diagrama (pontos com diversas cores representam diferentes impressoras).

•As operações altamente produtivas estão na faixa mais baixa da curva média, as operações de baixa produtividade estão acima da curva média.

Indicação: 1 encomenda com 2 operações (impressão frente e verso) em 1 impressora é representada por meio de um ponto.

Modo de exibição tabular

A visualização da tabela lista a produtividade de uma ou de diversas impressoras em um período selecionado. O modo de exibição tabular é a base para todos os outros relatórios de produtividade. Só são considerados tempos, que estão dentro do período de tempo selecionado. Se o processo de trabalho iniciar, por exemplo, antes do período de tempo definido, os tempos antes deste período de tempo não são avaliados.

Indicações referentes aos valores representados
