Qualidade da operação "Avaliação de zona"

Os relatórios indicam avaliações de qualidade referentes a cada zona de tinta do passo de trabalho selecionado. Zonas de tinta críticas podem ser identificadas rapidamente. As avaliações de zona são exibidas para os valores de medição Delta E, densidade e ganho de ponto. Existe um relatório de qua­lidade para cada valor de medição. A seleção do respectivo relatório ocorre através dos critérios de consulta na navegação esquerda.

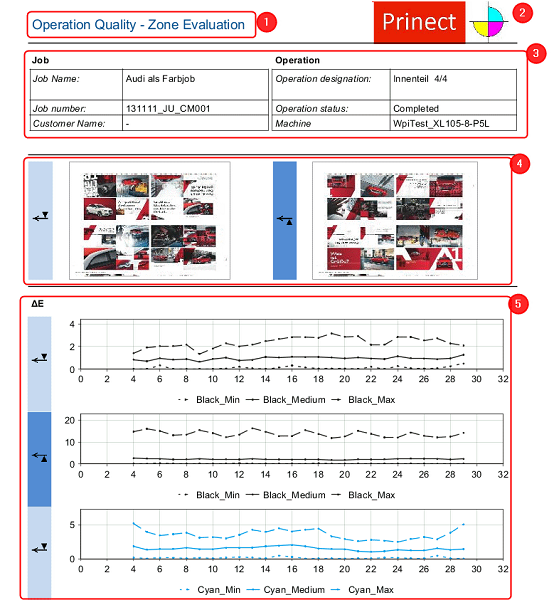

Relatório "Avaliação de zona"

(1) Título do relatório

(2) Logotipo que você escolheu. Veja Logotipo.

(3) Dados do cabeçalho:

•Informações sobre a encomenda

•Informações sobre o passo de trabalho

(4) Thumbnails para impressão frente e verso

(5) Diagramas para avaliação de zonas:
Para cada zona de cor são visualizados três valores de medição: menor aumento do grau de cober­tura, maior aumento do grau de cobertura e aumento médio do grau de cobertura. São considerados todos os valores de medição, que estão à disposição para cada operação (medições de folhas boas e medições de folhas de maculatura).

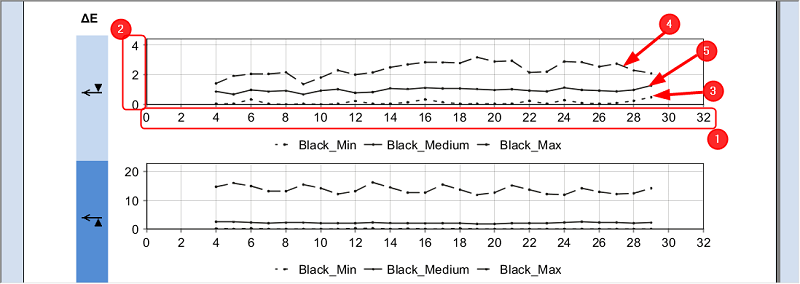

•Diagramas "Avaliação de zona ΔE":

·(1) Eixo X:
Zonas de tinta da máquina de impressão

·(2) Eixo Y:
Desvio cromático Delta E

·(3) Min Delta E:
Graph dos menores valores medidos para Delta E para cada zona de tinta

·(4) Max Delta E:
Graph dos maiores valores medidos para Delta E para cada zona de tinta

·(5) Médio Delta E:
Graph dos valores médios para Delta E para cada zona de tinta

Indicação: Os valores para Min e Max podem provir de diferentes medições. Assim, são representados os menores e maiores valores de todas as medições de zonas de tinta.

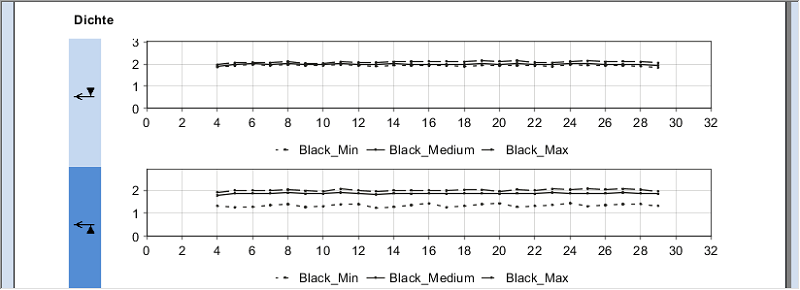

•Diagramas "Avaliação de zona densidade":

A estrutura de diagrama para "Avaliação de zona densidade" é idêntica com a "Avaliação de zona ΔE". O valor de medição Delta E neste caso é substituído pelo valor de medição densidade.

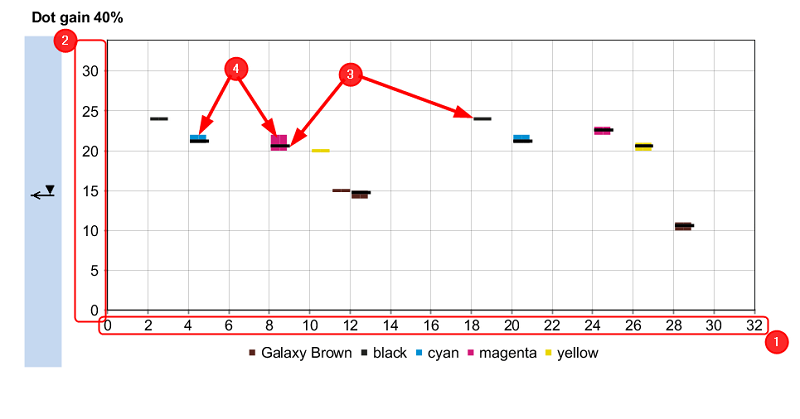

•Diagramas "Avaliação de zona aumento do grau de cobertura":
Avaliação de zona para cada cobertura da superfície, para a qual existem dados de medição (p. ex. 20%, 40% e 80%).

·(1) Eixo X:
Zonas de tinta da máquina de impressão

·(2) Eixo Y
Aumento nos valores de tom em percentual

·(3) Valor médio do ganho de ponto:
O aumento nos valores de tom medido em média por zona de tinta é representada por um risco preto.

·(4) Desvios de ganho de ponto:
Divergências do aumento do grau de cobertura do valor médio dentro de uma zona de tinta são representadas por uma coluna acima ou abaixo do valor médio. No exemplo de diagrama (sem imagem) magenta tem para cima uma divergência de aprox. 1,5 porcento na zona de tinta 9.

Indicação: Só existem valores de medição para as zonas de tinta, para os quais a faixa de medição de cor tem campos de medição aumento nos valores de tom. Isto depende do valor de cobertura de superfície selecionado (p.ex. 40%).

Condições de medição:
As condições de medição são representadas para cada avaliação de zona.
