Conexão da impressora digital ao CDM

A conexão de impressoras digitais ocorre como nas impressoras por meio do assistente do aparelho (CDM). Veja Assistente do aparelho.

Observe também as seguintes notas de configuração:

•Configurar a conexão para Labelfire e Primefire

•Configure a conexão para Versafire CV/EV, Versafire CP/EP, Linoprint C e Ricoh Totalflow

•Conexão para Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh e Xerox

•Configurar conexão para máquinas de terceiros com interface JDF/JMF

•Configurar conexão para máquinas de terceiros sem interface JDF/JMF

•Criar aparelhos CTP para expositores pequenos de chapas

•Configurar impressora digital com conexão Data Terminal

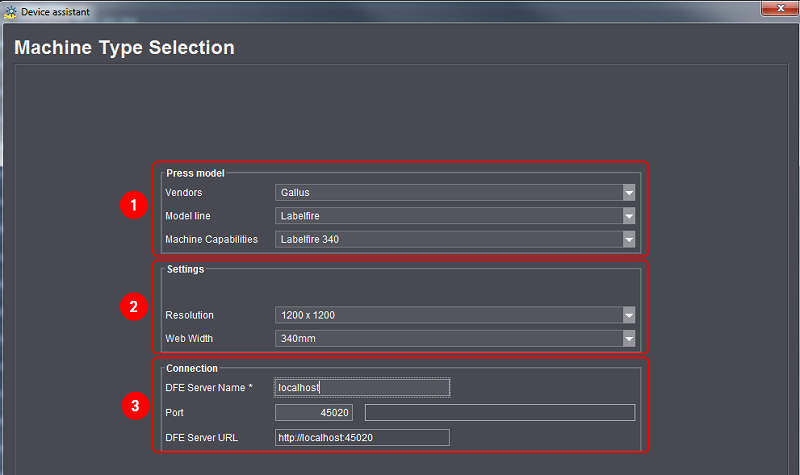

Configurar a conexão para Labelfire e Primefire

(1) Tipo de máquina

Selecione para Labelfire o oferente "Gallus" e para Primefire o oferente "Heidelberg". O modelo e a característica da máquina são listados de modo automático.

(2) Ajustes

Defina aqui os ajustes, tais como "Resolução" da sua máquina.

(3) Conexão

Digite no campo de entrada "Nome do servidor DFE" (Digital Frontend) o servidor do Renderer/Hight Performance Renderer. O servidor pode ser entrado como endereço IP ou como nome.

O "Port" (5) é entrado de modo automático. Você só tem de alterá-lo, se tiver efetuado outro ajuste no servidor do Renderer.

No campo "URL do servidor DFE" o nome do servidor e o porta resultam no URL. Neste ponto você não precisa efetuar alterações.

Indicação: Para o Labelfire, o LVIS (Linoprint Variable Image System) deve então ser confi­gurado na máquina. Veja Configurar LVIS do Labelfire.

Configure a conexão para Versafire CV/EV, Versafire CP/EP, Linoprint C e Ricoh Totalflow

(1) Fornecedor e série

Selecione o fornecedor e a série de sua máquina (Versafire CV/EV, Versafire CP/EP, Linoprint C ou Ricoh Totalflow).

Indicação: Para conectar um Linoprint CV/CP (predecessor do Versafire CV/CP), selecione "Versafire CP/EP" ou "Versafire CV/EV".

(2) Propriedades da máquina

Dependendo das opções da sua máquina, selecione a entrada apropriada.

(3) Conexão

Digite no campo de entrada "Nome do servidor DFE" (Digital Frontend) o servidor do Digital Fron­tend. O servidor pode ser entrado como endereço IP ou como nome.

O "Port" (5) é entrado de modo automático. Você só tem de alterá-lo, se tiver efetuado outro ajuste no servidor DFE.

Conexão para Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh e Xerox

Tipo de máquina

Selecione o fabricante apropriado. A série e a propriedade da máquina são definidos automatica­mente.

Ligação

Veja (3) Conexão.

Configurar conexão para máquinas de terceiros com interface JDF/JMF

Máquinas de terceiros com uma interface JDF/JMF também podem ser conectadas on-line. Em com­paração com outras máquinas de terceiros, eles podem enviar comentários, como materiais de impressão, ao sistema Prinect. Se a sua máquina dispõe desta interface pode ser informado pelo seu fabricante DFE.

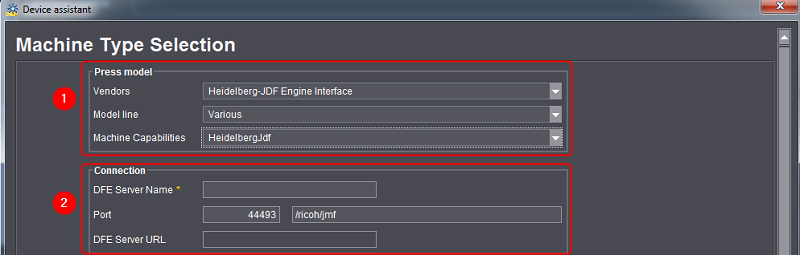

Para conectar a máquina, selecione as seguintes configurações ao configurar o tipo de máquina:

(1) Tipo de máquina

Selecione como oferente "Heidelberg-JDF Engine Interface". O modelo e as características da máquina são listados de modo automático.

(2) Conexão

Digite no campo de entrada "Nome do servidor DFE" (Digital Frontend) o servidor do Digital Fron­tend. O servidor pode ser entrado como endereço IP ou como nome.

O "Port" (5) é entrado de modo automático. Você só tem de alterá-lo, se tiver efetuado outro ajuste no servidor DFE.

Configurar conexão para máquinas de terceiros sem interface JDF/JMF

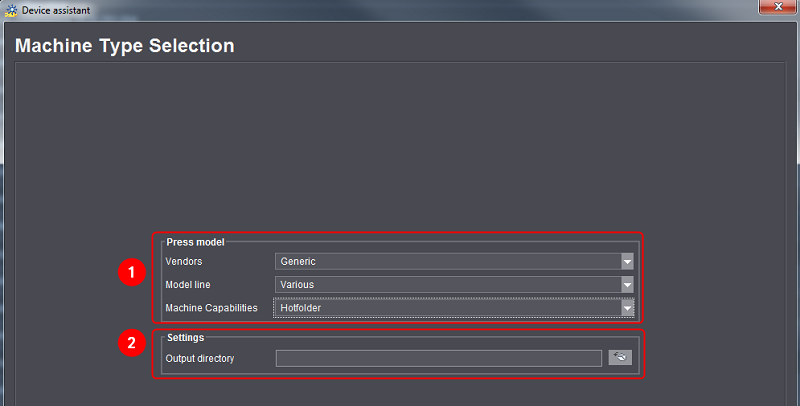

Todas as impressoras digitais, que até agora não são apoiadas pela Heidelberg e não dispõem de interfaces JDF/JMF (veja Máquinas digitais de impressão apoiadas), podem ser conectadas através de uma interface genérica. Para conectar a máquina, selecione as seguintes con­figurações ao configurar o tipo de máquina:

(1) Tipo de máquina

Selecione como oferente "Genérico". O modelo é estabelecido automaticamente.

(2) Diretório de saída

Entre aqui o diretório (Hotfolder), no qual posteriormente deverão ser escritos os arquivos PDF do Prinect Digital Frontend para a impressora digital. Este diretório tem de estar liberado na rede.

O diretório de saída é um dito diretório root. Todas as subpastas deste diretório são processadas no Workflow Prinect como "Impressoras virtuais" (veja Locais de armazenamento). As subpastas, que você criar lá, devem via de regra corresponder às designações de suas "Impressoras virtuais" criadas no DFE.

Criar aparelhos CTP para expositores pequenos de chapas

Com frequência tipografias pequenas dispõem de Workflow de impressão digital e de um Workflow Offset de formato pequeno. Estas tipografias tem produtos relativamente simples e ferramentas sim­ples para criação de folhas de impressão. Muitas vezes já basta emitir um layout como PDF para o RIP do expositor de chapas.

Para tanto Heidelberg oferece a possibilidade de criar um layout no Frontend digital e de emití-lo como PDF. O formato está limitado a um tamanho máximo de 656mm (largura) x 530mm (altura).

Para emitir este tipo de PDF, tem de ser ligada ao CDM uma máquina de impressão digital. Depois de estabelecer os ajustes gerais (veja "Configurar a conexão para Labelfire e Primefire", página 1896) estabeleça no diálogo "Tipo de máquina" os seguintes ajustes:

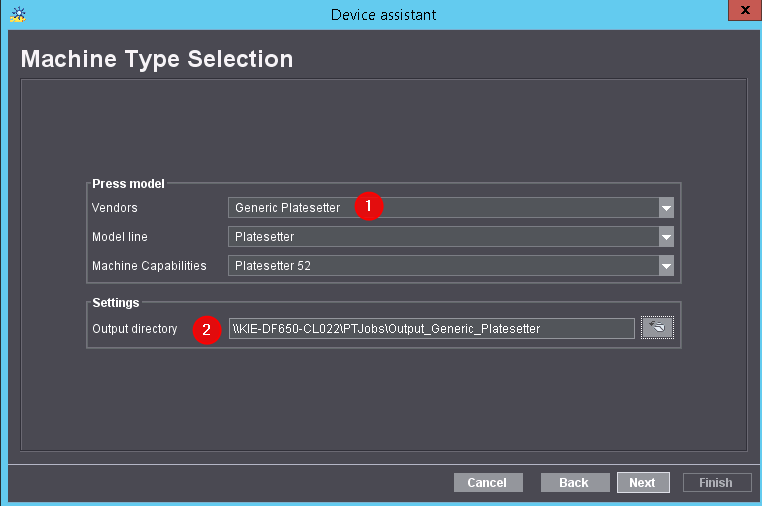

Selecione como oferente "Generic Platesetter" (1). Selecione no diretório de saída (2) uma pasta na qual posteriormente serão emitidos os PDFs para o RIP. O RIP também deve acessar esta pasta.

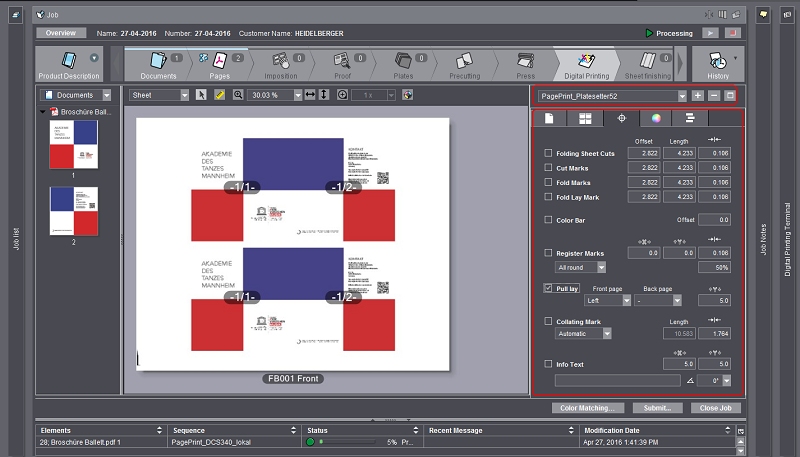

Para o aparelho criado pode-se, em seguida, criar uma sequência "PagePrint", selecionável na etapa de trabalho "Impressão digital". Aqui é possível, entre outros, adaptar o formato da chapa, estabele­cer a posição da folha e dispor esquadro de tiragem.

Configurar impressora digital com conexão Data Terminal

Para uma aquisição de dados operacionais pura, uma impressora digital pode ser criada como um aparelho Data Terminal.

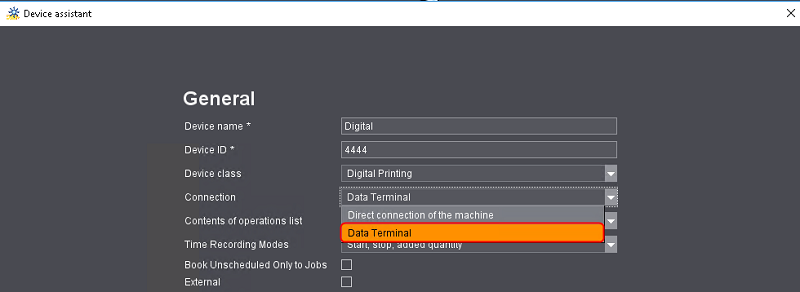

Selecione a conexão "Data Terminal":

Para todas as etapas adicionais, consulte:

•Assistente - "Atribuição de grupos de operação" e "Atribuição de operações"

•Assistente de aparelho - Atribuição de grupos de usuários

•Assistente de aparelhos - Criar variante

•Assistente - Resumo
