Opção "Reticulagem"

Na zona "Reticulagem" você configura cada parâmetro de trama para publicação.

Indicações gerais

Os seguintes parâmetros dependem uns dos outros:

•Retículo (Sistema de corte)

•Ponto (forma de ponto de retículo)

•Resolução (resolução de publicação)

•Frequência (frequência de retículo)

•Tamanho de ponto (tamanho de ponto de retículo)

Além disso as opções oferecidas serão definidas pelo expositor conectado.

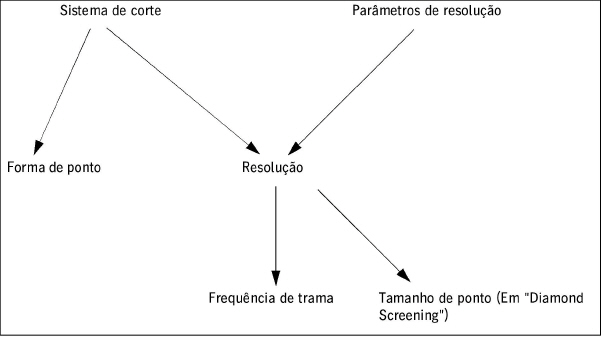

Essas dependências estão no seguinte gráfico

A resolução depende dos parâmetros de aparelho atuais e do sistema de corte escolhido (campo de inserção "Raster"). A seleção das frequências de trama ou de tamanhos de ponto resulta da resolu­ção escolhida.

Ajustes de sistema raster

Lista de seleção "Raster"

Indicação: Os sistemas raster oferecidos são oferecidos em dependência dos expositores conectados. Por este motivo todos os sistemas de corte indicados estão disponíveis para todas as constelações.

Indicação: Para os sistemas de corte "Hybrid Screening", "Stochastic Screening" e "Satin" valem as seguintes indicações:

•"Hybrid Screening"

Para o processo de trama modulados em amplitude "Hybrid Screening" , tanto a frequência como o tamanho de ponto são relevantes. As Listas menu "Frequência" e "Tamanho de ponto " serão ativadas.

•"Stochastic Screening":

Para o processo de raster modulado em frequência "Stochastic Screening" e tamanho de ponto é relevante. A lista-menu "Tamanho de ponto " será ativada e os campos de inserção "Frequên­cia" serão desativados.

•"Satin":

Para o processo de raster modulado em freqüência "Satin" o tamanho de ponto é relevante. A lista-menu "Tamanho de ponto " será ativada e os campos de inserção "Frequência" serão desa­tivados.

•Se a opção de licença "Hybrid Screening" estiver liberada, também para o Raster "IS Classic" o tamanho de ponto será configurado como para "Hybrid Screening".

Lista de seleção "Ponto"

Nesta lista de seleção você define a forma de ponto de trama a ser usada para o sistema de trama selecionado.

Parâmetro "Resolução"

Aqui é definida a resolução do expositor (em dpi ou Pixel/cm), para o trama.

Parâmetro "Frequência"

Nestas listas de seleção você pode selecionar uma frequência de trama (em linhas/polegadas ou linhas/cm) disponível para o sistema de trama selecionado. Para o trama "Document controlled scre­ening" existe um campo de inserção de frequênica especial, no qual você pode inserir manualmente uma frequência de trama.

Parâmetro "Tamanho de ponto"

O tamanho de ponto é relevante para tramas modulados por frequência (veja indicação mais acima).

Indicação: O parâmetro "Tamanho de ponto" não é um parâmetro de calibragem. Conjun­tos de dados de calibragem portanto não podem ser diferenciados exclusivamente com base em tamanhos de ponto diferentes. Isso afeta a calibragem dos sistemas de trama "Hybrid Screening" e "IS Classic" se eles forem selecionados nas sequências de saída com tamanhos de ponto diferentes de resto os mesmos parâmetro. Se calibragens diferentes forem usadas que depen­dam só dos tamanhos de ponto diferentes, para a linearização e a calibragem de processo grupos de calibragem diferentes precisam ser adicionados. Esse grupo de calibragem precisam conter conjun­tos de dados de calibragem necessários para os tamanhos de pontos diferentes.

Zona "Parâmetros trama de objeto dos PDF Tools"

Com o Acrobat-PlugIn "Heidelberg PDF Toolbox" você pode alocar a cada objeto em um documento PDF diferentes configurações de trama com a ferramenta "Screening Selector". As opções nessa defi­nem como esses parâmetros de trama de objeto serão tratados na publicação.

Opção "Ignorar informações de trama de objeto"

Se você ativar esta opção e se um documento contiver objetos configurações de raster diferentes, essas informações serão ignoradas e as configurações de raster definidas da sequência serão usa­das.

Opção "Utilizar informações de trama de objeto"

Se você ativar esta opção, são aplicados os ajustes parametrados de trama de objeto aplicados com o Screening Selector

Área "Configurações Step e Repeat"

Opção "Otimizar Step e Repeat"

Através de "Step e Repeat" é designada uma técnica para copiar e posicionar simultaneamente.

Essa opção foi pensada para trabalhos de impressão onde houver várias páginas idênticas em uma folha (repetições múltiplas). O objetivo da otimização Step and Repeat é interpretar objetos repetidos só uma vez para reduzir o tempo de processamento.

Com essa opção a função é ligada. Então em trabalhos de impressão contendo repetições múltiplas os objetos repetidos só serão interpretados uma vez.

Opção "Sincronizar novamente trama para cada página"

Com essa opção o processo de trama será sincronizado com cada objeto que ocorrer várias vezes (em cada página) mais uma vez. Essa opção é necessária para impressão de embalagens e para "Security Printing" (p. ex. notas bancárias). Se as páginas estiverem se chocando, as passagens de trama podem ficar visíveis na impressão final.

Se a opção "Sincronizar novamente trama para cada página" estiver desligada, o trama sempre começará no canto superior esquerdo da folha e não ocorrerá nenhuma sincronização dentro na folha. Esse comportamento corresponde ao processamento sem otimização Step e Repeat.

A Otimização Step and Repeat não será realizada durante o processamento apesar de a opção estar ativada se pelo menos uma das seguintes condições não for satisfeita:

•As páginas repetidas estão giradas e a rotação não ocorre como múltiplo de 90° (p. ex. 1° para compensar erros de corte).

•As páginas serão distribuídas para a publicação de proof ativando-se a opção "Dividir docu­mento".

Definições troca de ângulo

Na zona "Troca de ângulo" você pode mudar os ajustes de ângulo de corte de cada cor individual­mente, para sistemas de corte modulados em amplitude.

Por meio da função troca de ângulo, você pode alocar novos ângulos de trama às cores de processo Ciano, Magenta, Amarelo (Yellow) e Preto (Black) bem como cores especiais, ou seja, as configura­ções de angulo contidas nos documentos de encomenda serão alteradas com a publicação para novos ângulos, que você define nesse local.

A atribuição atual das cores em relação aos ângulos é indicada à direita ao lado da lista de seleção de cores. A cada cor de processo é atribuído um ângulo de sistema padrão:

Atribuir ângulo

Para cada cor de processo existe uma entrada "Utilize o ângulo de sistema para [cor]" Ao lado encon­tra-se respectivamente uma lista de seleção, pré-ajustada para indicar também a mesma cor. À direita, ao lado da lista de seleção, é indicado o ângulo de sistema que pertence à cor selecionada (v. tabela acima). Se você agora atribuir uma outra cor na lista de seleção, é atribuída à cor o ângulo de sistema das cores selecionadas.

Exemplo: Na linha "Utilizando o ângulo do sistema para Cyan" é selecionada na lista de seleção a cor "Magenta" com um ângulo de sistema de 45°. Este ângulo é indicado à direita ao lado da lista de seleção. Agora é atribuído à cor "Ciano" o ângulo de 45°, ao invés de 165°. Tendo em vista que agora foi ajustado para ciano o mesmo angulo de corte como para magenta, o angulo de sistema para magenta também tem de ser alterado, de tal modo que seja atribuído um outro angulo para cor de processo.

Opções "Os ângulos selecionados são utilizados ciclicamente para todas as cores especiais"

Com esta função você pode atribuir ângulos de corte também a cores especiais. A idéia é que - dependendo da quantidade de cores especiais que ocorrem - você possa ajustar até quatro atribui­ções de ângulo de corte. Os ângulos ativados são então atribuídas de modo cíclico às cores especiais.

As marcações para opções indicam nas linhas "Utilize o ângulo de sistema para [cor]" os ângulos de sistema indicados, ou seja, se os ângulos de sistema forem alterados, alteram-se respectivamente os ângulos indicados. A sequência das marcações de opções representa a sequência das linhas "Utilize o ângulo de sistema para [cor]": Ciano, Magenta, Amarelo, Preto

Se você ativar aqui só uma marcação de opções, todas as cores especiais de um documento terão esse ângulo de corte. Se você ativar várias marcações de opções, as cores especiais serão alocadas aos ângulos ativados uma após a outra. Se houver mais cores especiais do que ângulos de corte, as cores especiais serão alocadas ciclicamente aos ângulo de corte. Se ocorrerem por exemplo 5 cores especiais, e se todas as marcações de opções estiverem ativadas, são atribuídas as primeiras quatro cores especiais os ângulos das cores ciano, magenta, amarelo e preto. À quinta cor especial é nova­mente atribuído o ângulo da cor "Ciano", etc.

Indicação: Cores especiais que se distinguem pela terminação do nome serão tratadas como uma cor. Exemplo: As cores "PANTONE 165 C" ("coated") e "PANTONE 165 U" ("uncoa­ted") não serão alocadas ao mesmo ângulo separadamente.

Indicação: Ao usar uma alocação de ângulo de cores especiais, observe o seguinte:

·Para a alocação de ângulo, o nome das cores especiais não tem importância. Os ângulos serão alocados conforme as ocorrências no documento.

·Se imagens Duotone e Tritone forem processados junto com cores de processo, as cores de processo não podem ser parametrizadas com troca de ângulo, ou seja, eles tem de permanecer atribuídos aos ângulos de sistema padrões.

·Se imagens Duotone e Tritone contendo preto forem processadas, só os ângulos para ciano e magenta pode ser usado para cores especiais!

·Não use tramas finos em conexão com alocação de ângulo de cores especiais. Isso pode causar problemas com Amarelo e Preto.

·Pode ocorrer em com a alocação de ângulos de cores especiais, não seja realizada uma calibragem de processo correta.

·Com a alocação de ângulo, os valores padrão (default) serão afetados pelos ângulos para as cores especiais. O ângulo padrão para cores especiais é o ângulo de 45° (Magenta).

Zona "Frequências dos programas DTP"

Opção "Sobrescrever frequências do documento"

Se o documento processado contiver informações sobre a frequência de  trama (parametrizada no aplicativo DTP), essa frequência de trama será sobrescrita com a frequência de trama configurada na sequência de saída.

Opção "Usar frequências do documento"

Se o documento processado contiver informações sobre a frequência de trama (parametrizada no aplicativo DTP), essa frequência de trama será usada.

Geralmente é recomendável para uma publicação segura que se use a frequência de trama da sequ­ência de saída.
