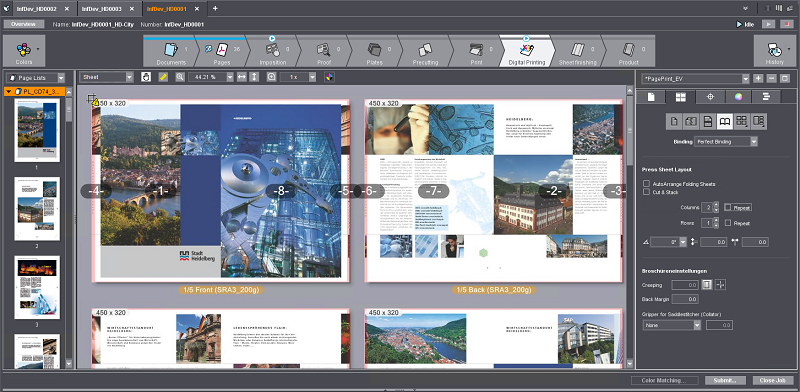

A zona de pré-visualização

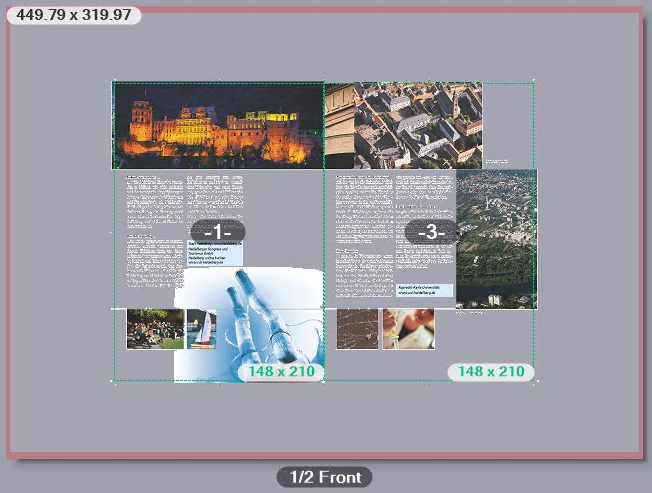

Na zona central da janela "Impressão digital" é indicada uma pré-visualização do layout de folha imposta.

Indicação: Na visualização de documento ou de listas de páginas você pode, com um duplo clique do mouse, abrir páginas individuais no Acrobat.

Indicação: Se for utilizado material de rolo como substrato, é indicada na zona de pré-visu­alização a direção de funcionamento do material de rolo na máquina.

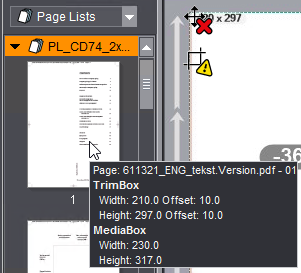

Visualização das dimensões da moldura de formato final e da moldura do meio

Quando você coloca o cursor do mouse sobre um documento ou lista de ajustes no painel esquerdo da janela Visualizar, aparece um menu de contexto exibindo as dimensões da moldura do formato final e da moldura do meio.

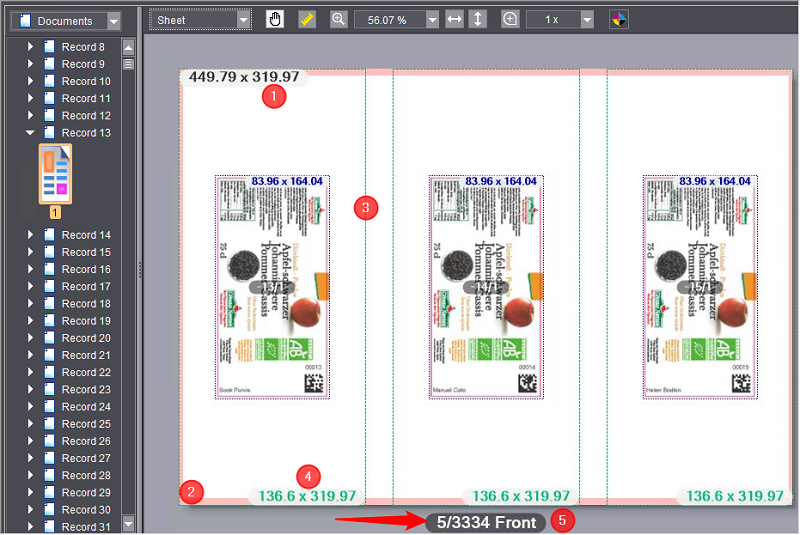

Exibição de informações da folha na pré-visualização

Na visualização da folha, você pode ler informações diferentes sobre a folha exibida no momento:

•As dimensões da folha (1) são exibidas no canto superior esquerdo da folha.

•A margem não imprimível (2) é marcada com uma cor rosa.

•O recorte e a adição de recorte (3) são exibido como linhas tracejadas.

•As dimensões da moldura de formato final (4) são exibidas no canto inferior direito da moldura de formato final.

•A assinatura da folha (5) contém as seguintes informações:

·O número da folha.

·O número total de folhas da encomenda.

Em muitos casos, por exemplo, ao editar documentos PDF/VT com muitos conjuntos de dados, é importante saber quantas folhas devem ser produzidas para uma encomenda. Se nos ajustes de layout , por exemplo, é alterado o número de colunas ou de linhas das páginas/dos tópicos na folha, o número de folhas será automaticamente recalculado e atualizado.

·A indicação de se se trata de uma página de frente ou de verso.

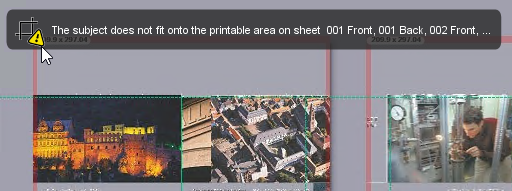

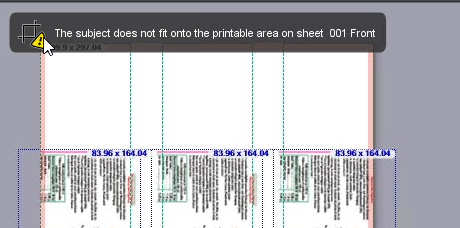

•Se houver problemas com a definição ou do esquema da folha, será exibido um sinal de aviso no canto superior esquerdo da folha. O respectivo Tooltip fornece mais informações.

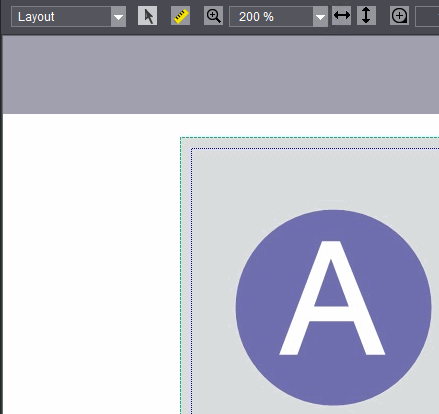

A barra de ferramentas

Acima da representação de páginas encontra-se uma "Régua de ferramentas", que contém os seguin­tes elementos:

Lista de seleção "Formato de indicação"

Nesta lista você pode selecionar entre as seguintes opções:

•Folha

Nesta representação são representadas as folhas de impressão - caso atribuídas - e os conteú­dos das páginas originais. Os números de páginas de saída (não os número de páginas definidos no PDF) de cada página reproduzida do documento é visível em letras brancas sobre fundo cinza no topo de cada página, afim de que a disposição das áginas nesta folha possa ser verifi­cada. Se as páginas contiverem imagens, estas são indicadas em várias cores (todos os excertos de cores). Nesta representação você obtém uma pré-visualização do resultado da impressão e pode aplicar ferramentas de medição, lupa e info a cada zona da página. Em caso de alteração da parametrização da folha, ou da escala de aumento, a representação é sempre ré-calculada, de tal modo que pode demorar alguns instantes, até que a visualização seja completamente representada.

•Layout

Esta representação oferece uma visualização rápida do layout de folha, sem que os conteúdos da página sejam representados. As páginas são representadas tão somente como zona cinzas, que se distinguem das zonas de substrato que fica ainda abaixo. Também aqui os números de páginas são indicados em campos cinzas. O sentido de rotação das páginas é sempre indicado com uma letra "A".

Você pode utilizar esta visualização para indicar de modo rápido os parâmetros de páginas e folhas e, caso necessário, corrigí-los. Ao contrário do que ocorre com a visualização de folhas, o programa não demanda tempo de cálculo para fins de representação.

•Separações

Nesta representação todos os excertos de cores definidos nas páginas são representados como folhas dispostas uma ao lado da outra. Se no trabalho de impressão tiverem sido definidos p.ex. as quatro cores de processo, as separações são representadas na sequência na qual a máquina de impressão as imprime. Se a escala de representação não permitir a visualização concomi­tante de todos os excertos de cores, é apresentada uma barra scroll com a qual você pode alte­rar entre os excertos de cores.

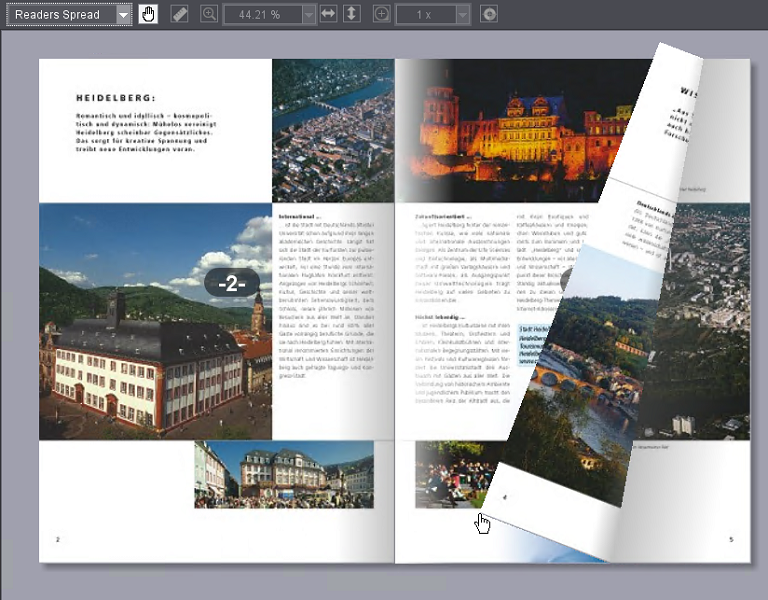

•Visualização de leitura

Condição básica: Esta visualização de leitura não está disponível para layouts de páginas individuais.

Nesta representação você pode visualizar na tela as páginas do documento como "folheto vir­tual". As páginas dos documentos são representadas num layout de 2 páginas, como um folheto aberto. Clicando e puxando com a tecla esquerda do mouse acionada no canto externo esquerdo, ou ainda, direito do folheto, você pode pagear para frente ou para trás. Nesta visua­lização nem todas as ferramentas da zona de pré-visualização estão disponíveis.

A ferramenta de deslocamento

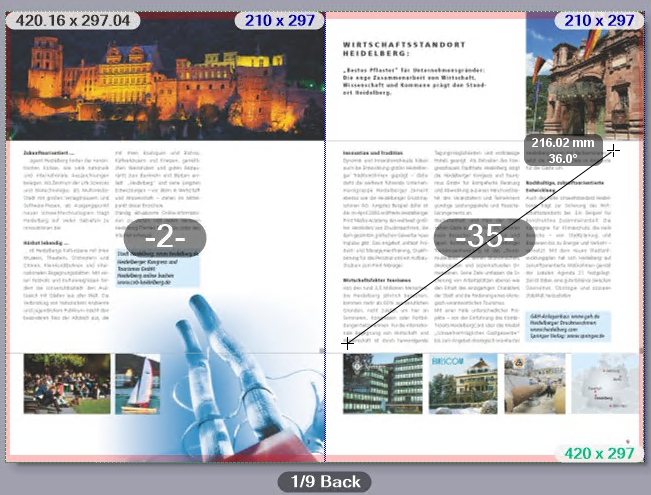

A ferramenta de medição

1.Clique sobre o símbolo de medir para ativar a ferramenta.

2.Clique com a tecla esquerda do mouse no ponto de partida do trecho de medição e mantenha a tecla esquerda do mouse premida.

3.Puxe o cursor do mouse para o ponto final do trecho de medição. Num campo ao lado do curso do mouse é indicado o comprimento do trecho e o angulo em relação à horizontal. Se os ângu­los forem medidos a partir da horizontal (eixo x), no sentido anti horário (semi-círculo superior), eles são contados de modo positivo (até 180°). Se os ângulos forem medidos no sentido horário (semi-círculo inferior), eles são contados de modo negativo (até -180°).

Se ao abrir a linha de medição você manter acionada a tecla de comutação (tecla Shift), as pos­síveis direções são limitadas a ângulos de 90°. Deste modo você pode medir com precisão tre­chos horizontais ou verticais.

A ferramenta zoom

•Com um clique do mouse: Para tanto, ative o símbolo de ferramenta zoom e clique em qualquer ponto da zona de pré-visualização. Com cada clique o fato de zoom é duplicado, ou seja, se tiver sido ajustado p.ex. um fator de zoom com 33%, ele é elevado para 66%. Acionando e mantendo acionada a tecla Alt e clicando ao mesmo tempo, o fator de zoom é reduzido pela metade. Ao invés do sinal de mais no cursor do mouse, é indicado um sinal de menos.

•Com uma seleção da lista de fatores de zoom: Você também pode ajustar na lista de seleção ao lado da ferramenta zoom um fato de zoom oferecido e obter a ampliação de imediato.

Se a lista de fatores de zoom não estiver aberta, o fator de zoom atualmente ajustado é indicado de modo direto.

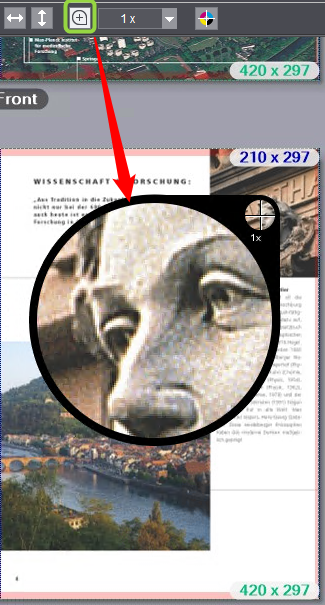

A ferramenta lupa

1.Selecione inicialmente na lista de seleção ao lado do símbolo lupa a escala de ampliação pre­tendida. A maior escala é "1 x", a menor é "1/16 x".

2.Ative a ferramenta lupa e mantenha a tecla esquerda do mouse acionada sobre o local que você pretende detalhar. É indicada uma janela lupa. O centro da cruz no pequeno círculo indica o centro da zona ampliada. No círculo grande é indicado o detalhe na escala de ampliação dese­jada.

A ferramenta info

1.Ative a ferramente info.

2.Clique na zona de pré-visualização sobre o objeto (imagem, objeto de texto), sobre o qual pre­tende obter informações, e mantenha a tecla esquerda do mouse premida. O objeto é represen­tado de modo semi transparente e por cima é indicada uma janela com informações.

A janela está dividia em três áreas e indica as seguintes informações:

3.Deixe a posição do mouse inalterada e clique repetidamente com a tecla esquerda do mouse: com cada clique o objeto é substituído e atualizada conforme os valores na área inferior. Neste contexto o respectivo objeto ativo é marcado na pré-visualização. Deste modo você também pode medir rapidamente os valores de outros objetos na página e eventualmente medir e com­parar em separado valore de objetos sobrepostos.

O menu de contexto na zona de pré-visualização

Se você abrir o menu de contexto com a tecla de direita do mouse, na zona de pré-visualização da representação de layout, você tem à disposição as seguintes opções:

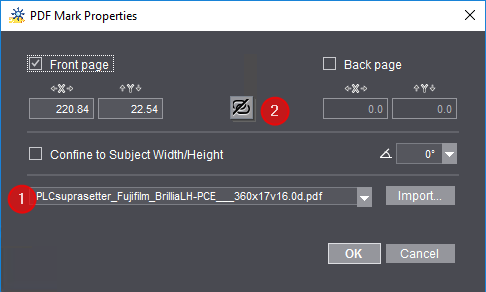

Diálogo "Propriedades marcas PDF"

Você pode selecionar na lista de seleção (1) um dos arquivos de marcas PDF já conhecidas pelo sis­tema. Com "Importar" você pode selecionar a importar um arquivo de marcas PDF no sistema de arquivos servidor Prinect. Recomenda-se armazenar os arquivos de marcas PDF abaixo de uma pasta "PTConfig" ou "PTJobs", ou ainda, de uma pasta "PTDocs" do servidor Prinect e dali efetuar a impor­tação.

Com as opções "Impressão reto" e "Impressão no reverso" você pode ajustar, em qual página da folha a marca deve ser respectivamente adicionada.

Nos campos "X" e "Y" é indicada a posição da marca.

Se clicar no botão de interconexão da posição (2), a marca é automaticamente adicionada na página frente e na página verso. Um outro clique desfaz novamente a interconexão.

Na lista de seleção de ângulos você define o direcionamento da marca em etapas de 90°.

Opção "Limitar a altura / largura do sujeito"

Se você ativar esta opção, fica assegurado que a marca não ultrapassa as medidas do sujeito.

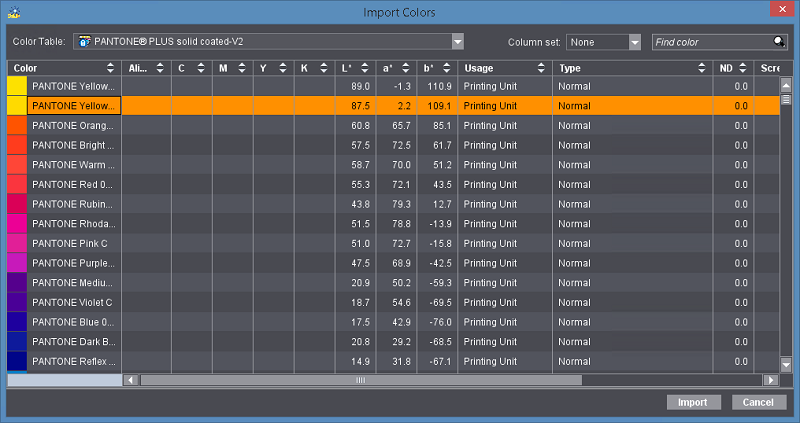

Diálogo "Importar cores"

Através do comando de menu de contexto "Atribuir cor de substituição > Tabelas de cores" você pode atribuir a uma cor de processo (RGB, CMYK, etc.) uma cor especial a partir de uma tabela de cores especiais disponível no sistema.

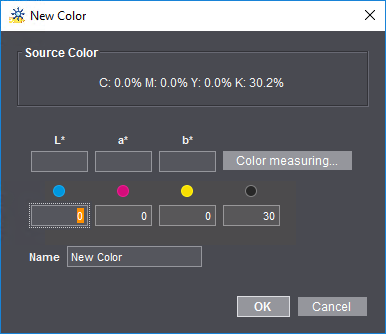

Diálogo "Nova cor"

Nesse diálogo você pode atribuir uma nova cor especial a um objeto de texto ou de gráfico, existente numa cor de processo.

Na zona "Cor fonte" são indicados os canis de cores do objeto.

Para definir um nova cor especial, você tem à disposição as seguintes possibilidades:

•você pode entrar valores de cor (L*a*b* ou CMYK) num diálogo de modo manual, ou

•você pode medir os valores de cor com um aparelho de medição das cores conectado (só em computadores Windows). Clique para isso no botão "Medir cor" (veja Diálogo "Medir cor").

Em seguida, entre no campo "Nome" um nome para a nova cor especial e confirme o diálogo com "OK".

Indicação: A atribuição de cor só tem efeito sobre o objeto selecionado.

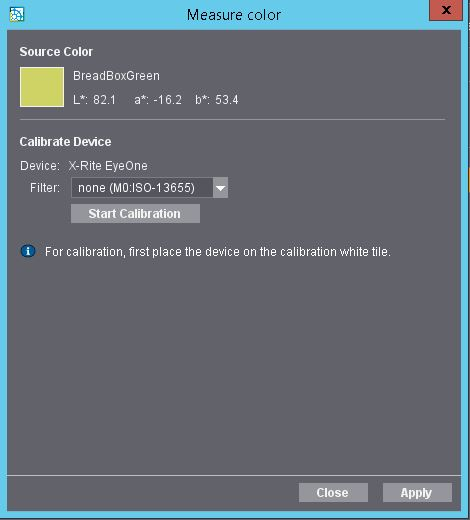

Diálogo "Medir cor"

Além da entrada manual dos valores de cor, você também pode acrescentar cores novas através da medição de uma amostra de cor da tabela de cores.

Condição básica: Atualmente só é suportado o aparelho de medição de cores X-Rite Eye­One. Antes de iniciar a medição, o aparelho de medição das cores das tem de ser conectado à Workstation Cockpit, na qual a medição deverá ser efetuada. As amostras com a cor alvo e a cor a ser medida devem estar à disposição. Esta função só está à disposição em computadores Windows.

Se você usar o Rev. E do aparelho de medição X-Rite Eye One, você pode selecionar na lista de sele­ção "Filtro" um dos seguintes filtros com os respectivos modos de medição:

•sem (M0): este auste é apoiado por versões mais antigas do aparelho de medição X-Rite Eye One como única opção.

•M1 (luz padronizada D50): a partir de Rev. E.

•M2 (luz UV): a partir de Rev. E.

Indicação: É imprescindível que o ajuste do filtro seja feito antes da medição; após a medi­ção o ajuste não pode mais ser alterado.

Para efetuar a medição da amostra de cor, proceda da seguinte maneira:

1.Clique sobre "Iniciar calibragem", para iniciar o aparelho de medição.

Se o aparelho de medição não estiver conectado, ou se o controlador (driver) não tiver sido ins­talado, será apresentada uma mensagem de erro.

2.Depois de concluir a auto-calibragem, ative a opção "Medir cor alvo" na área "Medição" e posi­cione o sensor do colorímetro sobre a amostra com a cor alvo. Acione agora a tecla lateral à esquerda no aparelho de medição, até que a cor medida seja indicada no campo "Cor alvo" com os respectivos valores L*a*b*.

3.Em seguida, posicione o sensor do colorímetro sobre o objeto com a cor a ser medida. Agora pressione o botão no lado esquerdo do instrumento de medição até que a cor medida seja exi­bida no campo "Cor impressa" com os respectivos valores L*a*b*.

Na área "Resultado da medição", estão disponíveis duas opções para aceitar o resultado da medição:

·Opção "Nova cor alvo": o valor medido da cor alvo é aceite como resultado da medi­ção.

·Opção "Cor": com esta opção a cor diferencial é assumida como resultado da medição. A cor alvo diferencial é determinada da seguinte forma:
C_D = L*a*b*_T + (L*a*b*_T - L*a*b*_P)

com C_D = cor alvo diferencial, L*a*b*_T = cor alvo e L*a*b*_P = cor impressa.

4.Clique em "Aceitar". O valores L*a*b* das cores medidas são transferidos para a entrada de cor nova, ou ainda, selecionada da tabela e o diálogo "Medir cor" é fechado.

Se você clicar no botão "Cancelar", o diálogo "Medir cor" é fechado, sem que as entradas de cores sejam alteradas.

Indicação: Os ajustes que você faz  com este diálogo são mantidos mesmo depois de fechar a janela para o usuário conectado, por isso eles continuam a existir mesmo se o diálogo "Medir cor" for aberto mais tarde ou em outro lugar no Cockpit.
