P-N 图表（印刷速度）

提示：P-N 图表仅对活件参考时间进行评估。

目标

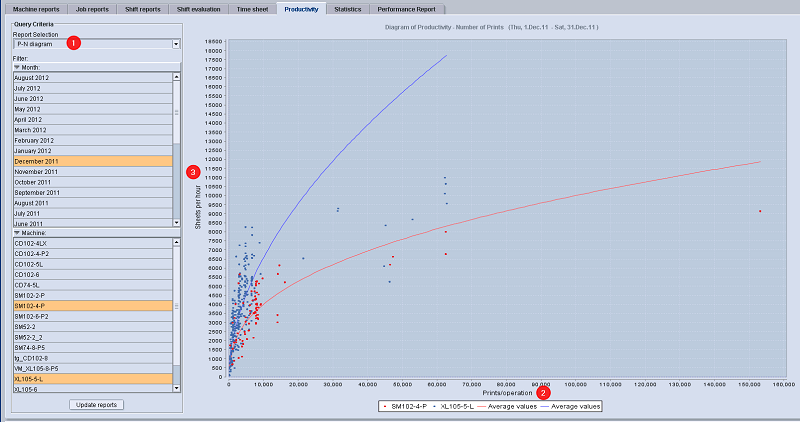

P-N 图表 (1) 针对所选择时间段的活件和所选择的装置显示合格印刷品/小时（Y 轴；2）和合格印刷品/工序（X 轴；3）之间的关联。

P-N 图表允许在高生产任务和低生产任务之间进行区分，同时还可以简单识别具有较高和较低印刷数量的活件。

P-N 图表的说明

•每小时的印刷品 = 合格品/小时 = 生产率 = P

•每个工序的印刷品 = 合格品/工序 = N

•每个点代表一个生产工序，其中含有用于活件报告的连接（点击这个点）。

•以下尺寸之间的图形评估（曲线）比例：

·每小时印刷品的平均印刷速度（合格品数量/总工序时间 = 工序开始至结束）。

·每个工序的印刷品（每个工序的合格品数量）。

•在一个图中对比多套装置（通过不同颜色的点代表不同的印刷机）。

•高生产工序处于平均曲线的上部区域，低生产工序处于平均曲线的下部区域。

提示：在印刷机 1 上具有 2 个工序（正面和反面印刷）的活件 1 通过一个点表示。

活件报告参考

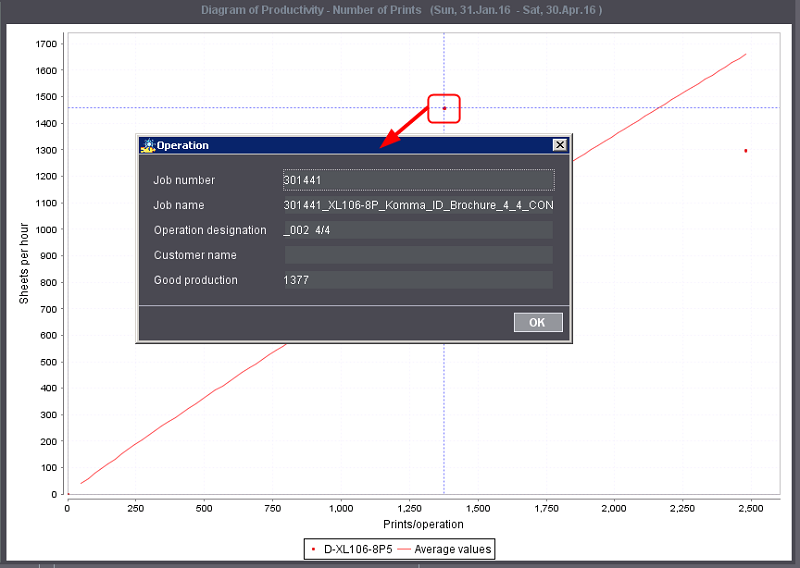

每个点代表一个生产工序。如果您点击一个点，那么则在"当前任务"对话框中显示该点代表的活件。之后您可以直接切换至活件报告。

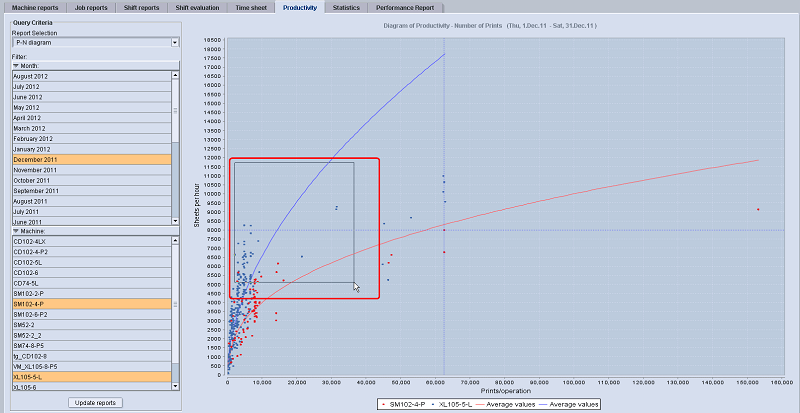

放大图

1.请您通过鼠标点击图，并持续按压鼠标左键。

2.这时请您通过鼠标从左上向右下拖动出一个矩形。
