"照排的版式方向"区域
在该区域内可以确定印版上印张版式的对齐。相对原始印张的方向沿逆时针方向旋转90°（正如在Prinect Signa Station所定义的）。该设置仅作用于CTP输出（照排机或Tiff-B导出），并特别适用于透镜曝光。
"版式方向"选择目录
此处可以选择印张版式的对齐（沿逆时针旋转90°）。
"匹配"区域
此处您可以设置如果印张版式大于介质尺寸时会发生什么。
"当介质太小时"参数
在"当介质太小时"选择目录中您可以确定，待输出印张版式大于照排机的输出格式时的操作。您可以设置下列参数：
•"根据介质尺寸裁切"选择
如果印张版式比印版格式稍大，那么您可以使用此选项。如果您额外激活"水平居中剪辑"或"垂直居中剪辑"选项，那么印张版式将居中照排于印版上。撤销此选项，您可以在"剪辑"框中设置水平和垂直方向偏移值。偏移值是指左页边到左印版边的间距或者页下边到印版下边的间距。
•"根据介质尺寸缩小"选择
如果您选择此选项，那么印张版式将缩小到与印版格式相同。之后当输出时，完全还原版式内容，但不按照原始比例还原印张版式。有时，由于缩放会丢失非常细的线条。"缩放参数"不可用，因为缩放是自动进行的。
•"取消输出"选择
如果印张版式比印版格式大，则取消照排机输出。
"缩放"参数
您可以在这里输入一个固定的水平方向和垂直方向的缩放比例因数（以百分比）。输出时印张版式将相应进行缩小或放大。请您务必注意，请将水平方向和垂直方向输入相同的缩放比率，避免印张版式输出扭曲。
"镜像"选项
如果您激活此选项，那么将相对于原版镜像输出印张版式。例如，可以使用此选项，在 DTP 应用程序中，建立文档时，激活此镜像输出选项，将文档镜像输出。通过激活"组版输出"序列中的"镜像"选项，在这种情况中文档将以非镜像的方式输出到照排机上。
"与柔性版滚筒直径匹配"选项
前提条件：该选项仅可用于"Tiff-B 导出"类型的输出设备。
您可借助该选项在柔印版曝光的情况下，考虑柔印滚筒直径来自动调整柔印版的材料厚度。
背景：当要曝光柔版印版时，必须使用印版的材料厚度和压印滚筒的半径来计算变形的平衡情况。否则，曝光质量将受到不利影响。在较旧的 Prinect Manager 版本中，必须手动输入 X 方向的标度系数。操作员必须自己计算正确的标度系数。
计算公式为：
X 方向标度系数 = 100.0 *（1 - （印版厚度/ 0.5 *滚筒直径））
通过激活"与柔性版滚筒直径匹配"选项，可以自动计算和设置缩放。您只须在拼版输出序列中输入柔版滚筒直径。

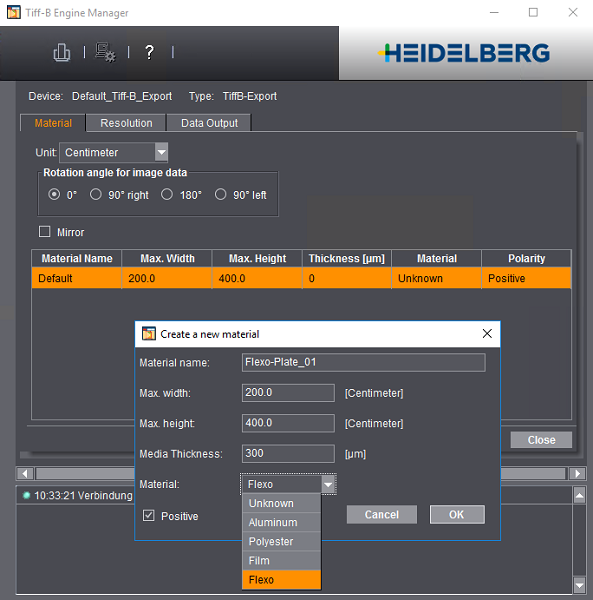

为了在自动计算中考虑柔版的正确数据，您必须在 Tiff-B 导出引擎管理器中输入柔印版的材料属性：
在 Tiff-B 导出引擎管理器中选择"柔版"材料类型，输入印版参数并指定有意义的名称。注意材料厚度，不包括布基材料！

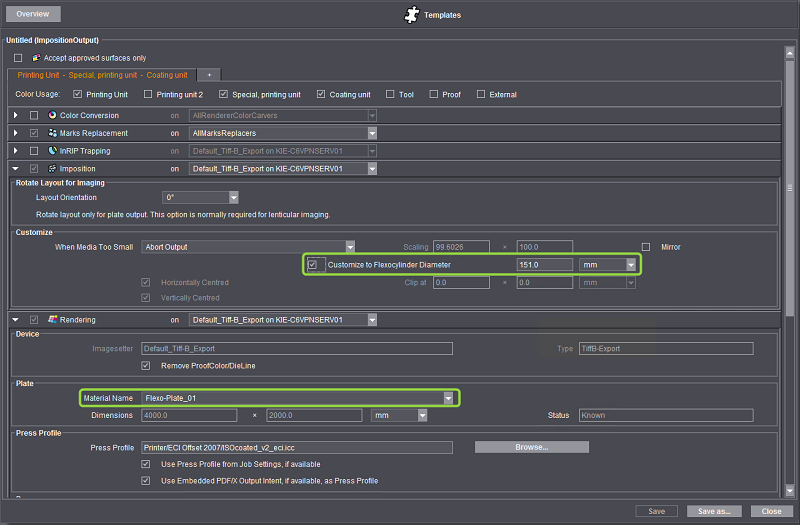

如果定义了适当的柔性版材料，则只需激活"拼版"选项中拼版输出序列中的"与柔性版滚筒直径匹配"选项，输入相应的滚筒直径并在"渲染"选项中选择定义了的柔印版材料：
