Labelfire 340 印刷机的"印刷标记设置"标签页

提示：视所选的 PagePrint 序列用于哪一机器类型而定，印刷标记设置有所不同。另见：

可用的标记选项将匹配 Labelfire 340 印刷机，也就是说仅提供 "PQC条"、"模切标记"、"Sensotec 标记"、"套准标记"和"信息文本"的标记类型。

"PQC条"标记类型

PQC条（Print Quality Control）是指标签印刷所需的特殊质量控制标记。条的高度（单位mm）是从印刷轨道的顶部开始测量。

"模切标记"标记类型

Labelfire 340印刷机内的模压同步需要一个特殊的标记。这是一个高度、宽度和位置均可设置的矩形。该标记默认采用边长为1cm的正方形，且位于位置[0,0]（左上角）。

使用数值"X"和"Y"确定水平方向和垂直方向上模切标记到主题的间距。

通过数值"高度"和"宽度"设置模切标记的尺寸。

提示：Sensotec和模切标记在Labelfire上总是"纯色"，即没有色彩管理，100％黑色输出。

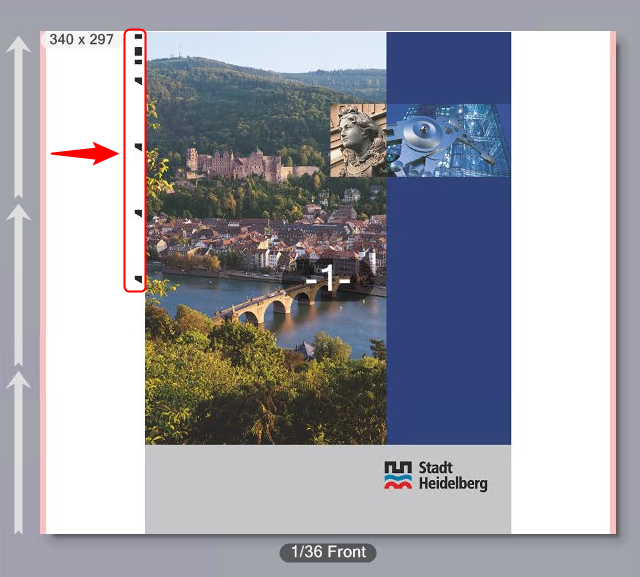

"Sensotec 标记"标记类型

Sensotec 标记是用于自动套准控制的特殊标记。

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上 Sensotec 标记到主题的间距。

提示：Sensotec和模切标记在Labelfire上总是"纯色"，即没有色彩管理，100％黑色输出。

数字印刷单元是主/从单元

如果在印刷活件中，除了数字印刷输出之外，还有额外的颜色需要在例如柔版印刷中进行输出，重要的是确定数字印刷是先发生还是在柔版印刷之后生。如果先要使用数字印刷品打印起始码，但先打印的是柔印颜色，则这可能会导致大量废页。

它始终按照印刷单元中的排列顺序打印。对于主/从设置，下列情况适用：

•如果选择"主"设置，将从数字印刷输出起始码。如果柔印输墨单元位于数字印刷的上游，则先打印柔印油墨（即使它们是"从属"），然后将进行数字印刷。

•如果选择"从属"设置，则从正在打印的第一种（柔印）颜色输出起始码。数字印刷单元是"从属"，然后输出最后一个标记。

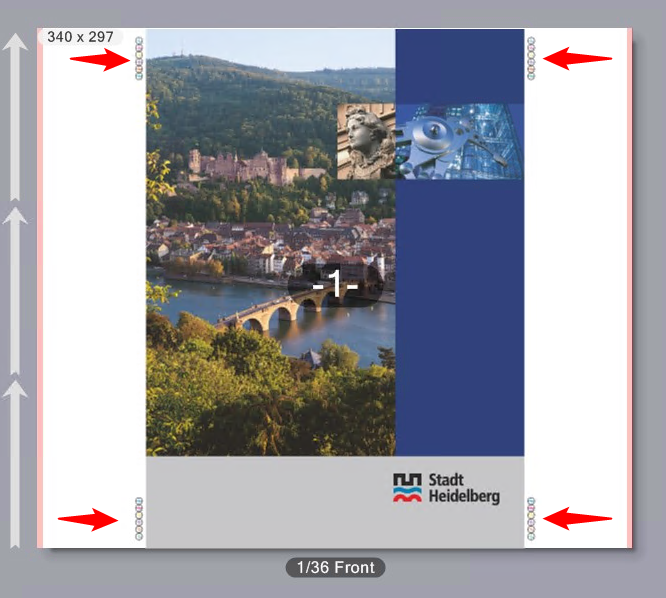

套准标记和专色色块

在此区域中，您可以输出套准标记和/或专色色块。

专色色块是由填充专色的区域组成的测量条。这可用于测量承印物上的专色。

Labelfire 印刷机的套准标记的结构使得相应的一个颜色可以修正为面向一个黑色圆形边框的十字。标记定位在主题侧面，在左上和右下或者左右侧各两个标记。

位置

使用数值 "X" 和 "Y" 确定水平方向和垂直方向上套准标记和/或专色测试带到主题的间距。位置与折页有关。

在"每页的标记数量"区域中在承印物右侧和左侧定义套准标记的数量。每页可以输出最多 2 个套准标记。在示例中激活的是每页 2 个标记：

在"每页的标记数量"区域中在承印物右侧和左侧定义套准标记的数量。在示例中激活的是每页 2 个标记：

专色色块

如果激活此选项，将打印出由专色区域组成的测试带。专色测试带可与套准标记一起输出或单独输出。如果同时激活套准标记和专色色块，则可以设置专色测试带到套准标记的距离。这是从专色测试带的下缘到右下套准标记的上边缘的距离，即专色测试带位于右下方套准标记的上方。

套准标记和专色测试带叠加在一条线上。色块的尺寸为 6mm × 6mm。

标签

可以选择激活标记的标签。

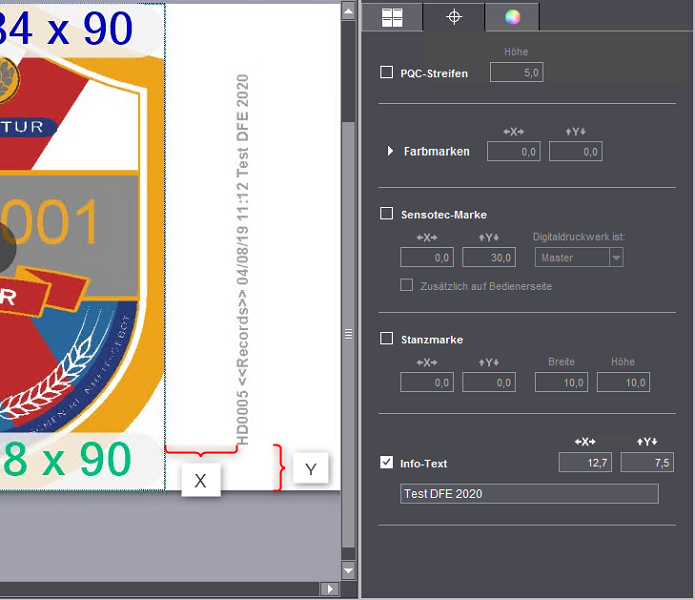

"信息文本"标记类型

通过该选项您可以定义专门的文本标记，在该标记中您可以在编辑区输入相应的文本。此处您可以输入专门的输出选项或者最终处理的备注信息。

X和Y距离

在"X"和"Y"区域可以定义该标记的位置，从基准点出发到主题的左下角。

提示：对于Labelfire机器，信息文本标记的角度预设为90°（逆时针）。由此应当避免信息文本标记意外地横在1up 上。

标记组成部分

信息文本标记包含以下组件：

•活件编号

•活件类型（在示例"记录"中，因为这是PDF/VT文档）

•日期、时间

•输出条件

•"信息文本"输入框文本

标记位于主题的右边缘。如果颜色标记和信息文本未排列在公共垂直线上，则信息文本标记将放置在下部线段边缘。

自动设置字体大小，以便文本自动使用可用空间。
