Unterregister "Farbmarkenzuweisung"

Die Einstellung der Farbmarkenzuweisung ist z. B. dann erforderlich, wenn an der Druckmaschine ein Farbmesssystem – z. B. InpressControl – installiert ist, das die Farbmarken zur Kontrolle und zur Regelung des Farbauftrags der Druckmaschine nutzt. Die vom Vorstufensystem übermittelten Farb-Informationen müssen den vom Farbmesssystem genutzten Farbmarken zugewiesen werden.

Für Druckaufträge, die Sonderfarben enthalten, kann es je nach vorgeschaltetem Vorstufensystem erforderlich bzw. sinnvoll sein, die im Vorstufensystem definierten Farbmarken auf die HEIDELBERG Dipco-Farbmarken zu übertragen, um Sonderfarben dem Farbkontrollstreifen und den Druckwerken zuzuordnen.

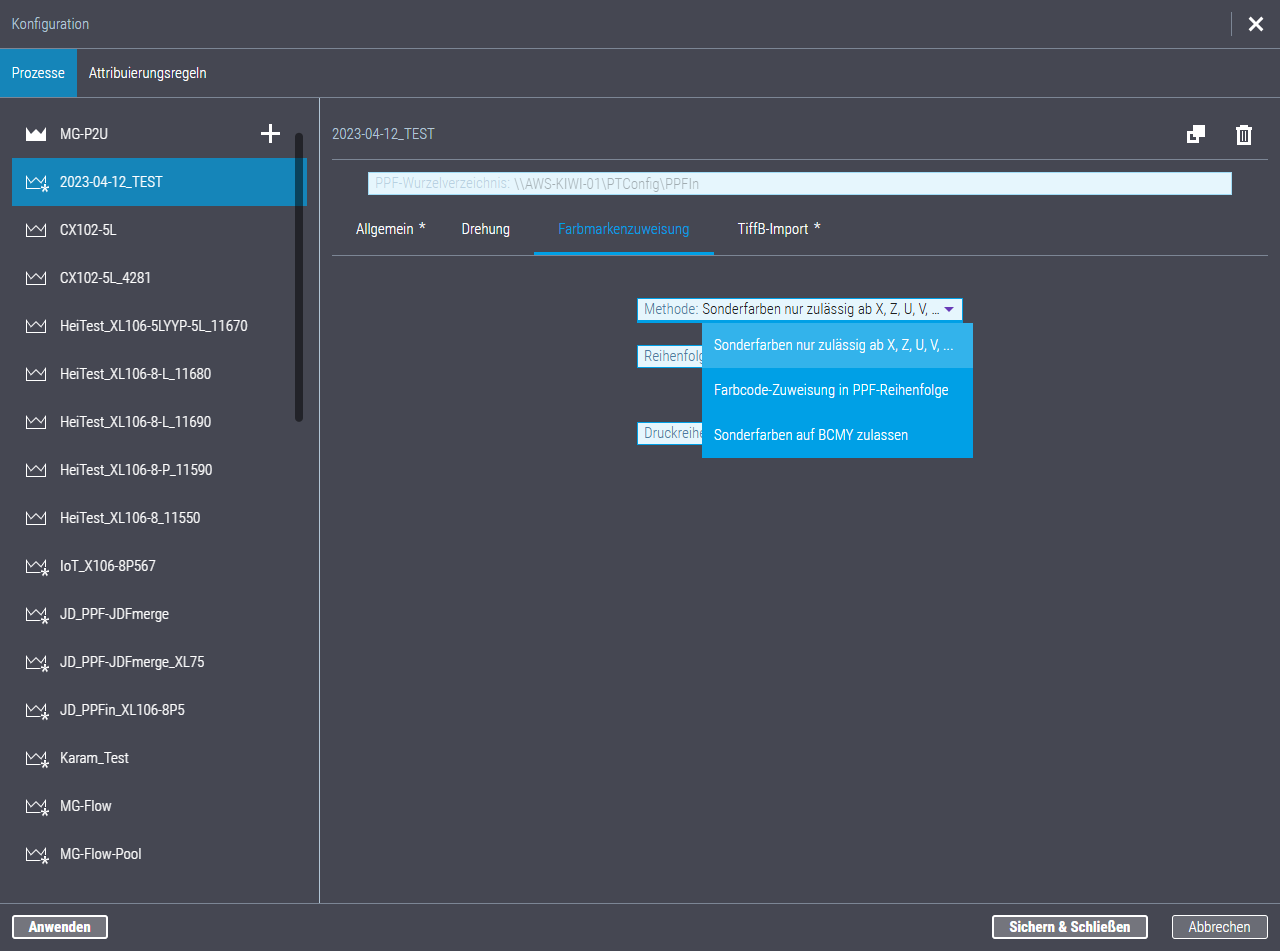

Auswahlliste "Methode:"

Hier können Sie zwischen folgenden Optionen wählen:

​•​Sonderfarben nur zulässig ab X,Z,U,V,...

Werden Multicolor-Prozessfarben (B, C, M, Y, X, Z, U, V, ...) importiert, werden die ersten vier Farben als Standard-Prozessfarben übernommen und alle weiteren Farben werden als Sonderfarben übernommen.

Vorsicht: Ist in diesem Anwendungsfall die Prozessfarbe "Black" nicht definiert und ist an der Druckmaschine ein InpressControl-Farbmesssystem installiert, muss eine genügend dunkle Sonderfarbe (empfohlen: die dunkelste Sonderfarbe) dem Farbkürzel "X" zugewiesen werden. Bei fehlender Prozessfarbe "Black" nutzt InpressControl die Farbe, der das Farbkürzel "X" zugewiesen ist, zur Positionserkennung der Farbmarken. Siehe Beispiel A: Auftrag mit dunkler Sonderfarbe als "X", spezieller Farbreihenfolge und Deckweiß.

​•​Farbcode-Zuweisung in PPF-Reihenfolge

Wenn Sie diese Option auswählen, werden alle in den PPF-Dateien vorkommenden Farben als Sonderfarben behandelt und die Farbreihenfolge wird aus den PPF-Informationen übernommen.

​•​Sonderfarben auf BCMY zulassen. Siehe auch Beispiele für die Anwendung der Option "Sonderfarben auf BCMY zulassen":

Werden PPF-Aufträge importiert, in denen 4 Farben definiert sind, die in Prinect Production nicht als Prozessfarben bekannt sind, werden sie den Prinect-Prozessfarben B, C, M, Y zugeordnet. Die Farbreihenfolge wird in der Auswahlliste "Farbreihenfolge" festgelegt.

Für die Markenzuweisung wird nicht zwischen Prozessfarben und Sonderfarben unterschieden. Wenn diese Option aktiviert ist, wird die Farbreihenfolge unabhängig von der Reihenfolge in der PPF-Datei der Farbreihenfolge CMYKXZUVS1.... zugeordnet.

Auswahlliste "Reihenfolge":

Die Farbreihenfolge der Prozessfarben in den PPF-Dateien wird durch das Vorstufensystem definiert. Je nachdem, welche Farbreihenfolge das Vorstufensystem liefert, können Sie hier die passende Farbreihenfolge auswählen:

​•​BCMY

Die Reihenfolge der Prozessfarben wird auf B, C, M,Y festgelegt und so in Prinect Pressroom Manager bearbeitet, d. h. zuerst kommt der Schwarz-Auszug und dann die anderen Farben.

​•​CMYB

Die Reihenfolge der Prozessfarben wird auf C, M, Y, B festgelegt und so mit dem Prinect Pressroom Manager bearbeitet, d. h. der Schwarz-Auszug wird ans Ende der Farbreihenfolge gelegt.

Für den Verpackungsdruck verwenden einige Vorstufensysteme die Farbreihenfolge "BCMY" anstatt "CMYB" für die Prozessfarben. Diese Farben werden normalerweise nicht als Prozessfarben erkannt und daher als Sonderfarben behandelt. Wird ein solches Vorstufensystem (z. B. ESKO ArtPro+^TM) genutzt, können Sie diese Option auswählen. Dann werden die Farben B, C, M, Y als Prozessfarben erkannt und es kommt beim PPF-Import nicht zu Fehlermeldungen aufgrund der falschen Farbreihenfolge.

Auswahlliste "Druckreihenfolge:

Mit dieser Auswahl legen Sie fest, welche Druckreihenfolge in den PPF-Aufträgen an das Press Center übermittelt wird. Sie können zwischen folgenden Optionen wählen:

​•​Druckreihenfolge aus PPF ableiten

Die Druckreihenfolge wird aus den PPF-Informationen ermittelt und unverändert an das Press Center weitergegeben.

​•​Druckreihenfolge aus Markenfarben (BCMYXZ..) ableiten

Wenn Sie diese Option auswählen, wird bei ausgewählter Option "Sonderfarben auf BCMY zulassen" zuerst die Farbkürzelzuordnung vorgenommen und danach wird die Druckreihenfolge an der Druckmaschine aus dieser Zuordnung festgelegt.

Beispiel: Ein Bogen besteht aus den Prozessfarben Cyan, Magenta, Yellow und der Sonderfarbe PANTONE 2727 C. Bei Auswahl der Option "Sonderfarben auf BCMY zulassen" wird nun die Sonderfarbe PANTONE 2727 C dem Farbkürzel einer Prozessfarbe zugeordnet. Welchem Farbkürzel die Sonderfarbe PANTONE 2727 C zugeordnet wird, legen Sie über die Farbreihenfolge fest. In diesem Beispiel wurde die Farbreihenfolge "BCMY" definiert. Das bedeutet, dass die Sonderfarbe PANTONE 2727 C dem Farbkürzel B zugeordnet wird.

Beispiele für die Anwendung der Option "Sonderfarben auf BCMY zulassen":

Anwendungsfall 1:

Prinect InpressControl steuert die Messvorgänge über die Farbe "Black" (Farbkürzel "B"). Deshalb muss dem Farbkürzel "B" immer die Prozessfarbe "Black" oder – falls keine Prozessfarbe "Black" definiert ist – eine (genügend dunkle) Sonderfarbe zugewiesen sein.

Vorsicht: Ist an der Druckmaschine ein InpressControl-Farbmesssystem installiert und ist im Auftragsdokument bzw. in den PPF-Daten keine Prozessfarbe "Black" definiert, muss in diesem Anwendungsfall dem Farbkürzel "B" eine genügend dunkle Sonderfarbe (empfohlen: die dunkelste Sonderfarbe) zugewiesen werden! Diese Zuweisung ist notwendig, da in diesem Anwendungsfall InpressControl die Farbe, der das Farbkürzel "B" zugewiesen ist, zur Positionserkennung nutzt. Siehe Beispiel B: Auftrag mit dunkler Sonderfarbe als "B" und Deckweiß.

Anwendungsfall 2:

Statt eines 6-Farben-Farbkontrollstreifens kann nun ein 4-Farben-Farbkontrollstreifen (wird im Vorstufensystem definiert) verwendet werden.

Anwendungsfall 3:

In ArtPro+^TM sind nur Sonderfarben für den Flexodruck definiert und es kommt unter anderem die Sonderfarbe "Yellow" vor, die nicht als Prozessfarbe Y, sondern als Sonderfarbe übernommen werden soll. Zum Beispiel sollen folgende Farben als Sonderfarben übernommen werden:

​•​PLM 1234

​•​Yellow

​•​PLM 5678

​•​PLM 9876

Dann wird in der Auswahlliste "Methode" die Option "Farbcode-Zuweisung in PPF-Reihenfolge" ausgewählt. Als Farbreihenfolge wird "BMCY" ausgewählt.

Hinweis: Die nachfolgend geschilderten Anwendungsfälle 4 und 5 beschreiben Situationen, in denen eine oder mehrere Sonderfarben auf die Farben Black, Cyan, Magenta und Yellow "gemappt werden soll(en). Im "reinen" Prinect Production-Workflow, d. h. in einem Workflow, in dem der Prinect Prepress Manager mit dem Prinect Renderer das Vorstufen-System darstellt, kann die Option "Sonderfarben auf BCMY zulassen" verwendet werden. Siehe Sonderfarben auf BCMY zulassen für PrinectRenderer workflow bzw. Für Prinect/Renderer-Workflow Sonderfarben auf BCMY zulassen. In einem PPF-Import-Workflow funktioniert diese Option nicht, daher wird in diesen Anwendungsfällen exemplarisch gezeigt, wie Sie das "Mappen" von Sonderfarben auf BCMY im PPF Handler konfigurieren können.

Anwendungsfall 4:

Zwei einzelne PPF-Dateien mit jeweils 5 Farben (CMYK + Sonderfarbe) sollen zu einem Auftrag kombiniert werden. Auf der Schön-Seite soll die Sonderfarbe nicht enthalten sein, während auf der Wider-Seite die Sonderfarbe anstatt Black in der Farbreihenfolge ganz oben stehen soll. Außerdem soll für diese Sonderfarbe das Farbkürzel "B" verwendet werden. Für diesen Anwendungsfall gehen Sie folgendermaßen vor:

​1.​Selektieren Sie zunächst die Schön-Seite und anschließend die Wider-Seite und klicken Sie dann auf "Zusammenfügen".

​2.​Klicken Sie auf der Schön-Seite auf das Kästchen der Sonderfarbe um sie zu deselektieren.

​3.​Klicken Sie auf der Wider-Seite die einzelnen Farben in folgender Reihenfolge an: Sonderfarbe, Cyan, Magenta, Yellow.
Achtung! Halten Sie diese Reihenfolge beim Anklicken der Farben sehr sorgfältig ein! Sollten Sie sich "verklicken", müssen Sie den gesamten Vorgang von vorne beginnen.

​4.​Aktivieren Sie im Quell-PPF die Option "löschen".

​5.​Klicken Sie auf "Prozess".

​6.​Der kombinierte Bogen zeigt für "X" die Sonderfarbe an. Überprüfen Sie die Farbreihenfolge. Diese wird für die Bearbeitung mit dem Prinect Pressroom Manager übernommen.

​7.​Ändern Sie im kombinierten PPF-Bogen auf der Wider-Seite das Farbkürzel "X" auf "B".

​8.​Klicken Sie auf "Prozess". Damit sind die manuellen Änderungen abgeschlossen und der PPF-Bogen wird in der geänderten Form in den Prinect-Workflow übernommen.

Anwendungsfall 5:

Dieser Anwendungsfall stellt eine Variation des Anwendungsfalls 4 dar, jedoch mit anderer Bedienung:

Zwei einzelne PPF-Dateien mit jeweils 5 Farben (CMYK + Sonderfarbe) sollen zu einem Auftrag kombiniert werden. Auf der Schön-Seite soll die Sonderfarbe nicht enthalten sein, während auf der Wider-Seite die Sonderfarbe anstatt Black in der Farbreihenfolge ganz oben stehen soll. Außerdem soll für diese Sonderfarbe das Farbkürzel "B" verwendet werden. Für diesen Anwendungsfall gehen Sie folgendermaßen vor:

​1.​Selektieren Sie zunächst die Schön-Seite.

​2.​Deaktivieren Sie die Sichtbarkeit der Sonderfarbe, indem Sie auf das "Augen-Symbol" klicken.

​3.​Klicken Sie auf "Prozess".

​4.​Selektieren Sie die Wider-Seite.

​5.​Ändern Sie das Farbkürzel der Sonderfarbe auf "B".

​6.​Klicken Sie auf "Prozess".

​7.​Selektieren Sie die Schön- und die Widerseite gleichzeitig und klicken Sie auf "Zusammenfügen".

​8.​Stellen Sie die Farbreihenfolge der Wider-Seite folgendermaßen ein: Sonderfarbe, Cyan, Magenta, Yellow.

​9.​Löschen Sie das Quell-PPF.

​10.​Klicken Sie auf "Prozess". Damit sind die manuellen Änderungen abgeschlossen und der PPF-Bogen wird in der geänderten Form in den Prinect-Workflow übernommen.

Übersicht über die Farbmarken-Zuweisung für unterschiedliche Anwendungsfälle, wenn die Farbe "Black" fehlt

Beispiel A: Auftrag mit dunkler Sonderfarbe als "X", spezieller Farbreihenfolge und Deckweiß

Ein Auftrag enthält Multicolor-Farben (C, M, Y, X, Z, U, V, ...) in einer speziellen, vom Standard abweichenden Farbreihenfolge. Deckweiß wird vorgedruckt. In dieser Zusammenstellung sind C, M, Y Prozessfarben, die Prozessfarbe "Black (B)" fehlt. Die anderen Farben sind Sonderfarben.

InpressControl nutzt die dunkelste Sonderfarbe, zur Positionserkennung, also im Beispiel "Dunkelblau". Dieser Farbe wird das Farbkürzel "X" zugeordnet.

Beispiel B: Auftrag mit dunkler Sonderfarbe als "B" und Deckweiß

Der Auftrag enthält Multicolor-Farben (C, M, Y, X, Z, U, V, ...). In dieser Zusammenstellung sind C, M, Y Prozessfarben, der Prozessfarbe "Black (B)" ist im Auftrag die Sonderfarben "Dunkelblau" zugewiesen. Deckweiß wird vorgedruckt.

InpressControl nutzt die Sonderfarbe "Dunkelblau" zur Positionserkennung. Dieser Farbe wird das Farbkürzel "B" zugewiesen.
