Register "Druckmarken-Einstellungen" für Labelfire 340- / DCS 340- und Gallus One-Druckmaschinen

Hinweis: Die Druckmarken-Einstellungen unterscheiden sich je nachdem, für welchen Maschinentyp die ausgewählte PagePrint-Sequenz eingerichtet ist. Siehe auch Register "Druckmarken-Einstellungen" für Toner-basierte Digitaldruckmaschinen (HEIDELBERG Versafire) und CTP-Geräte.

Die verfügbaren Marken-Optionen sind an die Labelfire 340-Druckmaschine angepasst, d. h. es werden nur die Marken-Typen "Stanzmarke", "Sensotec-Marke", "Registermarke" und "Info Text" angeboten.

Markentyp "Stanzmarke"

Wird mit einer Labelfire- oder Gallus One-Druckmaschine eine Offline-Stanze verwendet, wird für die Stanzen-Synchronisation eine spezielle "Stanzmarke" benötigt. Hierbei handelt es sich um ein Rechteck, dessen Höhe, Breite und Position definiert werden kann. Standardmäßig hat diese Marke die Form eines Quadrats mit einer Kantenlänge von 1 cm an der Position [0,0] (linke, obere Ecke).

Mit den Werten "X" und "Y" stellen Sie den Abstand der Stanzmarken zu den Sujets in horizontaler und vertikaler Richtung ein.

Mit den Werten "Höhe" und "Breite" stellen Sie die Größe der Stanzmarken ein.

Option "Zeilenweise wiederholen"

Es kann vorkommen, dass das Druckformat (Segmentlänge) des bedruckten Substrat-Abschnitts deutlich größer ist als das Stanzformat. In diesem Fall ist es nicht ausreichend, dass nur eine Stanzmarke pro Segment eingesetzt wird, sondern es muss eine Stanzmarke für jede n-te Zeile (abhängig vom Stanzformat) eingefügt werden.

Mit Aktivieren der Option "Zeilenweise wiederholen" werden in jeder n-ten Zeile jeweils Stanzmarken eingesetzt (n=Zahl, die im zugehörigen Zahlenfeld eingestellt ist). So bewirkt z. B. die Zahl 3, dass in jeder dritten Zeile eine Stanzmarke eingesetzt wird.

Gleichzeitig mit dem Einstellen einer Zahl n > 1 bezieht sich der Abstand Y nicht mehr auf den Segment-Anfang, sondern auf den jeweiligen Zeilenanfang der Zeile, an der die Stanzmarke eingesetzt wird.

Hinweis: Stanzmarken und Sensotec-Marken werden auf der Labelfire immer "farbrein", d. h. ohne Farbmanagement, in 100% Schwarz ausgegeben.

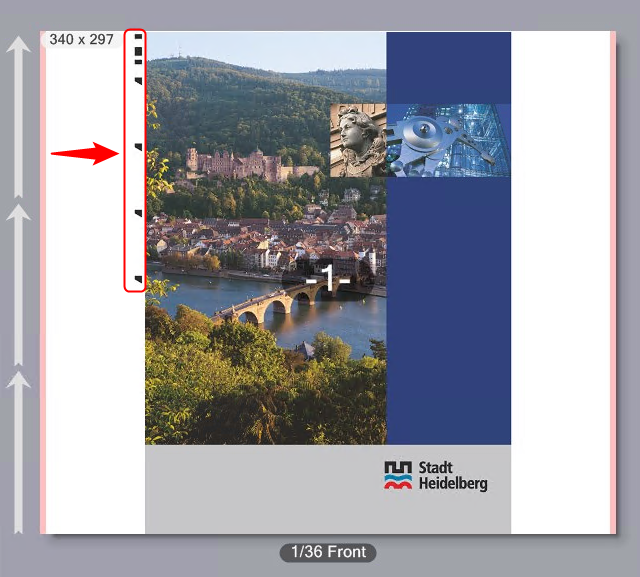

Markentyp "Sensotec-Marke"

Sensotec-Marken sind spezielle Marken, die zur automatischen Registerregelung verwendet werden.

Mit den Werten "X" und "Y" stellen Sie den Abstand der Sensotec-Marken zu den Sujets in horizontaler und vertikaler Richtung ein.

Hinweis: Sensotec- und Stanzmarken werden auf der Labelfire immer "farbrein", d. h. ohne Farbmanagement, in 100% Schwarz ausgegeben.

Digitaldruckwerk ist Master / Slave

Wenn in einem Druckauftrag zusätzlich zur Digitaldruck-Ausgabe weitere Farben z. B. im Flexodruck ausgegeben werden sollen, ist es wichtig festzulegen, ob der Digitaldruck zuerst erfolgt oder im Anschluss an den Flexodruck. Wenn der Startcode erst mit dem Digitaldruck eingedruckt wird, die Flexo-Farben jedoch zuerst gedruckt werden, kann dies zu viel Makulatur führen.

Es wird grundsätzlich immer in der Reihenfolge gedruckt, in der die Druckwerke angeordnet sind. Für die Master / Slave-Einstellung gilt Folgendes:

​•​Wenn Sie die Einstellung "Master" wählen, wird der Startcode vom Digitaldruck ausgegeben. Wenn die Flexodruck-Farbwerke dem Digitaldruck vorgeschaltet sind, werden zuerst die Flexo-Farben gedruckt (obwohl sie "Slave" sind), dann folgt der Digitaldruck.

​•​Wenn Sie die Einstellung "Slave" wählen, wird der Startcode von der ersten (Flexo-) Farbe, die gedruckt wird, ausgegeben. Das Digitaldruckwerk ist "Slave" und gibt dann die letzte Marke aus.

Registermarken und Sonderfarbfelder

In diesem Bereich können Sie Registermarken und/oder Sonderfarbfelder ausgeben.

Sonderfarbfelder sind Messstreifen, die aus mit Sonderfarben gefüllten Feldern bestehen. Hiermit können Sonderfarben auf dem Substrat ausgemessen werden.

Die Registermarken für Labelfire-Druckmaschinen sind so aufgebaut, dass jeweils eine Farbe als Kreuz gegen einen schwarzen, umschließenden Kreis korrigiert wird. Die Marken werden seitlich am Sujet platziert, entweder eine links oben und eine rechts unten oder jeweils links und rechts zwei Marken.

Auswahlliste "Position"

Die Positionierung von Sensotec-Marken wird immer relativ zur Kante des Sujets gemessen, während Stanzmarken normalerweise relativ zur Materialkante des Bedruckstoffs positioniert werden. Werden z. B. beide Markentypen gleichzeitig verwendet, müssen die X und Y-Positionswerte der Stanzmarken manuell an die Sujet-Positionierung angepasst werden.

Um diese Anpassung zu erleichtern, können Sie in der Auswahlliste "Position" anstatt der Standard-Einstellung "Material" den Eintrag "Sujet" auswählen. Dann beziehen sich die X-Y-Positionswerte der Stanzmarken – wie bei den Sensotec-Marken – auf die Sujet-Kante.

Positionswerte X und Y

Mit den Werten "X" und "Y" stellen Sie den Abstand der Registermarken und/oder der Sonderfarbstreifen zu den Sujets in horizontaler und vertikaler Richtung ein. Die Position bezieht sich auf den Segment-Rand.

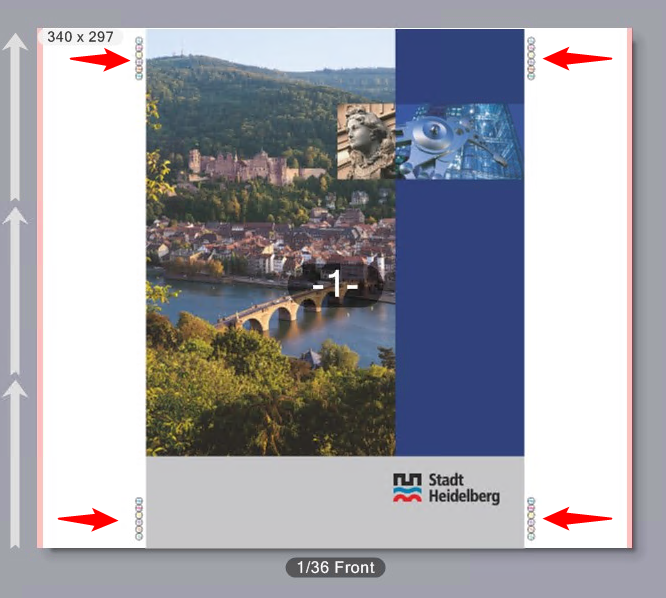

Im Feld "Marken pro Seite" definieren Sie die Anzahl der Registermarken jeweils auf der rechten und der linken Seite des Substrats. Es können maximal 2 Registermarken pro Seite ausgegeben werden. Im Beispiel sind jeweils 2 Marken pro Seite aktiviert:

Im Feld "Marken pro Seite" definieren Sie die Anzahl der Registermarken jeweils auf der rechten und der linken Seite des Substrats. Im Beispiel sind jeweils 2 Marken pro Seite aktiviert:

Sonderfarbfelder

Wenn Sie diese Option aktivieren, werden Messstreifen, die aus Sonderfarb-Feldern bestehen, ausgedruckt. Sonderfarb-Messstreifen können gemeinsam mit Registermarken oder alleinstehend ausgegeben werden. Werden Registermarken und Sonderfarbfelder gemeinsam aktiviert, kann der Abstand des Sonderfarb-Messstreifens zur Registermarke eingestellt werden. Dies ist der Abstand der unteren Kante des Sonderfarb-Messstreifens zur oberen Kante der rechten, unteren Registermarke, d. h. der Sonderfarb-Messstreifen liegt oberhalb der rechten, unteren Registermarke.

Registermarken und Sonderfarb-Messstreifen werden auf einer Linie übereinander angeordnet. Die Farbfelder haben eine Größe von 6mm x 6mm.

Beschriftung

Wahlweise können Sie eine Beschriftung der Marken aktivieren.

Markentyp "Info-Text"

Mit dieser Option können Sie spezielle Text-Marken definieren, indem Sie einen entsprechenden Text in das Editierfeld eingeben. Hier können Sie z. B. Informationen zu speziellen Ausgabe-Optionen oder Anmerkungen zum Finishing eintragen.

Auswahl der Schriftart

In der Auswahlliste "Schriftart" können Sie für westliche Sprachen zwischen verschiedenen Schriftarten wählen. Außerdem können Sie eine Schriftart für die Sprachen "Japanisch, Chinesisch (vereinfacht) oder Koreanisch wählen. Die Info-Texte werden – unabhängig von anderen Schrift- bzw. Sprach-Einstellungen in der Systemumgebung – in der gewählten Schriftart bzw. Sprache ausgegeben.

Erweiterte Auftragsinformationen.

Durch Aktivieren dieser Option können zusätzliche Informationen zum Druckauftrag oder zum Druckprodukt sowie spezielle Informationen für den Verpackungsdruck in die Infozeile übernommen werden. Im Einzelnen können – abhängig von der Art des Auftrags – folgende erweiterte Informationen in die Infozeile aufgenommen werden:

​•​Auftragstyp (Packaging oder Etikettendruck)

​•​Kunden-ID und -Name

​•​Erstellungsdatum, Proof-Zeitstempel

​•​Produktname und -Nummer

​•​vom Kunden vergebene Produkt-ID

​•​Kontur-ID und Konturname

​•​Anzahl der Farben (Prozessfarben, Sonderfarben und technische Farben)

​•​Prozessfarben

​•​Sonderfarben

​•​DieLine-Farben (technische Farben)

​•​Spezialeffekte (Beschichtungen, Lackierungen, Folien, Prägungen)

​•​Wendungen (Für Etikettendruck)

​•​Prepress Job ID

​•​PDF-Dateiname

​•​Größe der PDF-Rahmen (Endformat-Rahmen, Medien-Rahmen, Anschnitt-Rahmen)

​•​Notizen

​•​Bearbeitungs-Version

​•​Bedruckstoff

Option "Reduziert auf Auftragsnummer"

Wenn Sie diese Option aktivieren, wird der Info-Text auf die Auftragsnummer (JobID) und den Kommentar reduziert.

Option "Reduziert auf Auftragsname"

Wenn Sie diese Option aktivieren, wird der Info-Text auf den Auftragsnamen (JobName) und den Kommentar reduziert.

Abstände X und Y

In den Feldern "X" und "Y" definieren Sie die Abstände der Marke zum Bezugspunkt in der rechten, unteren Ecke des Sujets. Sind zusätzlich z. B. Registermarken definiert, verschiebt sich der Bezugspunkt auf den oberen Rand der Registermarken.

Hinweis: Der Winkel für Info-Text-Marken ist für Labelfire-Maschinen auf 90° (gegen den Uhrzeigersinn) voreingestellt. Damit soll vermieden werden, dass die Info-Text-Marke versehentlich quer über dem Nutzen verläuft.

Marken-Bestandteile

Eine Info-Text-Marke enthält folgende Komponenten:

​•​Auftragsnummer

​•​Auftragstyp (z. B. "Records", wenn es sich um ein PDF/VT-Dokument handelt)

​•​Datum, Uhrzeit

​•​Ausgabebedingung

​•​Text des Eingabefelds "Info-Text"

Die Marken werden am rechten Rand des Sujets platziert. Falls Farbmarken und Info-Text nicht auf einer gemeinsamen vertikalen Linie angeordnet sind, wird die Info-Text-Marke am unteren Segment-Rand platziert.

Die Schriftgröße wird automatisch so eingestellt, dass der Text den verfügbaren Platz automatisch ausnutzt.
