Register "Druckmarken-Einstellungen" für nicht digitale Etiketten-Druckmaschinen

Die verfügbaren Marken-Optionen sind an Etiketten-Druckmaschinen angepasst, d. h. es werden die Marken-Typen "Stützbalken", "Farbmarken", "Sensotec-Marke", "Stanzmarke" und "Info Text" angeboten.

Stützbalken

Stützbalken sind spezielle Marken, die für den Etikettendruck benötigt werden.

Mit dem Abstand in X-Richtung wird der seitliche Abstand der Stützbalken (in mm) zum Segment-Rand definiert. Weiterhin können Sie die Breite (in mm) und den Farbauftrag für die Stützbalken einstellen. Die Breite der Stützbalken wird immer symmetrisch verändert, d. h. die Mittellinie der Stützbalken bleibt unverschoben.

Farbmarken

In diesem Bereich können Sie Registermarken und/oder Sonderfarbfelder ausgeben.

Mit den Werten "X" und "Y" stellen Sie den Abstand der Registermarken und/oder der Sonderfarbstreifen zu den Sujets in horizontaler und vertikaler Richtung ein. Die Position bezieht sich auf den Segment-Rand.

Registermarken

Die Registermarken für Etiketten-Druckmaschinen sind so aufgebaut, dass jeweils eine Farbe als Kreuz gegen einen umschließenden Kreis, der in der zuerst vorkommenden Farbe gefärbt ist, dargestellt wird, sodass damit die Registereinstellung korrigiert werden kann. Die Marken werden seitlich am Sujet platziert. Die Anzahl und Position der Marken stellen Sie in den Auswahllisten "Marken pro Seite" und "Position" ein. Es ergeben sich folgende Möglichkeiten:

​•​Eine Marke links oben (Maschinenseitig)

​•​Eine Marke rechts oben (Bedienerseitig)

​•​Zwei Marken links oben und links unten (Maschinenseitig)

​•​Zwei Marken rechts oben und rechts unten (Bedienerseitig)

​•​Vier Marken, jeweils eine rechts und links oben sowie rechts und links unten (Auf beiden Seiten)

Option "Beschriftung"

Wenn Sie diese Option aktivieren, werden die Marken mit einem Farbkürzel der jeweiligen Farbe beschriftet (C,M,Y,K).

Im Beispiel sind 2 Marken pro Seite mit der Position "Auf beiden Seiten" aktiviert:

Sonderfarbfelder

Wenn Sie diese Option aktivieren, werden Messstreifen, die aus Sonderfarb-Feldern bestehen, ausgedruckt. Sonderfarb-Messstreifen können gemeinsam mit Registermarken oder alleinstehend ausgegeben werden. Werden Registermarken und Sonderfarbfelder gemeinsam aktiviert, kann der Abstand des Sonderfarb-Messstreifens zur Registermarke eingestellt werden. Dies ist der Abstand der unteren Kante des Sonderfarb-Messstreifens zur oberen Kante der rechten, unteren Registermarke, d. h. der Sonderfarb-Messstreifen liegt oberhalb der rechten, unteren Registermarke.

Registermarken und Sonderfarb-Messstreifen werden auf einer Linie übereinander angeordnet. Die Farbfelder haben eine Größe von 6mm x 6mm.

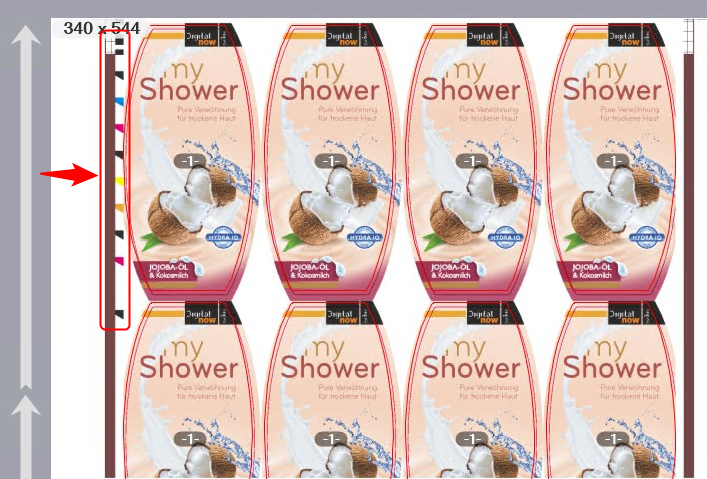

Markentyp "Sensotec-Marke"

Sensotec-Marken sind spezielle Marken, die zur automatischen Registerregelung verwendet werden. Sensotec-Marken werden standardmäßig auf der Maschinenseite (links oben) platziert.

Mit den Werten "X" und "Y" stellen Sie den Abstand der Sensotec-Marken zu den Sujets in horizontaler und vertikaler Richtung ein.

Option "Zusätzlich auf Bedienerseite"

Wenn Sie diese Option aktivieren, werden Sensotec-Marken zusätzlich auf der Bedienerseite platziert, und zwar diagonal gegenüber den Sensotec-Marken auf der Maschinenseite (rechts unten).

Option "Master negativ ausgeben"

Wenn Sie diese Option aktivieren, wird die Sensotec-Marke in der Farbe, die als "Master" definiert ist, als "ausstanzend" behandelt.

Markentyp "Stanzmarke"

Wird mit einer nicht-digitalen Etiketten-Druckmaschine eine Offline-Stanze verwendet, wird für die Stanzen-Synchronisation eine spezielle "Stanzmarke" benötigt. Hierbei handelt es sich um ein Rechteck, dessen Höhe, Breite und Position definiert werden kann. Standardmäßig hat diese Marke die Form eines Quadrats mit einer Kantenlänge von 1 cm an der Position [0,0] (linke, obere Ecke).

Bei Bedarf können Sie den Farbauftrag für die Stanzmarke definieren.

Mit den Werten "X" und "Y" stellen Sie den Abstand der Stanzmarken zu den Sujets in horizontaler und vertikaler Richtung ein.

Mit den Werten "Breite" und "Höhe" stellen Sie die Größe der Stanzmarken ein.

Option "Zeilenweise wiederholen"

Es kann vorkommen, dass das Druckformat (Segmentlänge) des bedruckten Substrat-Abschnitts deutlich größer ist als das Stanzformat. In diesem Fall ist es nicht ausreichend, dass nur eine Stanzmarke pro Segment eingesetzt wird, sondern es muss eine Stanzmarke für jede n-te Zeile (abhängig vom Stanzformat) eingefügt werden.

Mit Aktivieren der Option "Zeilenweise wiederholen" werden in jeder n-ten Zeile jeweils Stanzmarken eingesetzt (n=Zahl, die im zugehörigen Zahlenfeld eingestellt ist). So bewirkt z. B. die Zahl 3, dass in jeder dritten Zeile eine Stanzmarke eingesetzt wird.

Gleichzeitig mit dem Einstellen einer Zahl n > 1 bezieht sich der Abstand Y nicht mehr auf den Segment-Anfang, sondern auf den jeweiligen Zeilenanfang der Zeile, an der die Stanzmarke eingesetzt wird.

Markentyp "Info-Text"

Mit dieser Option können Sie spezielle Text-Marken definieren, indem Sie einen entsprechenden Text in das Editierfeld eingeben. Hier können Sie z. B. Informationen zu speziellen Ausgabe-Optionen oder Anmerkungen zum Finishing eintragen.

Auswahl der Schriftart

In der Auswahlliste "Schriftart" können Sie für westliche Sprachen zwischen verschiedenen Schriftarten wählen. Außerdem können Sie eine Schriftart für die Sprachen "Japanisch, Chinesisch (vereinfacht) oder Koreanisch wählen. Die Info-Texte werden – unabhängig von anderen Schrift- bzw. Sprach-Einstellungen in der Systemumgebung – in der gewählten Schriftart bzw. Sprache ausgegeben.

Option "Erweiterte Auftragsinformationen".

Durch Aktivieren dieser Option für den Markentyp "Info-Text" können zusätzliche Informationen zum Druckauftrag oder zum Druckprodukt, z. B. Informationen zu den gedruckten Dokumenten, Farben und Spezialeffekten, in die Infozeile übernommen werden.

Option "Reduziert auf Auftragsnummer"

Wenn Sie diese Option aktivieren, wird der Info-Text auf die Auftragsnummer (JobID) und den Kommentar reduziert.

Option "Reduziert auf Auftragsname"

Wenn Sie diese Option aktivieren, wird der Info-Text auf den Auftragsnamen (JobName) und den Kommentar reduziert.

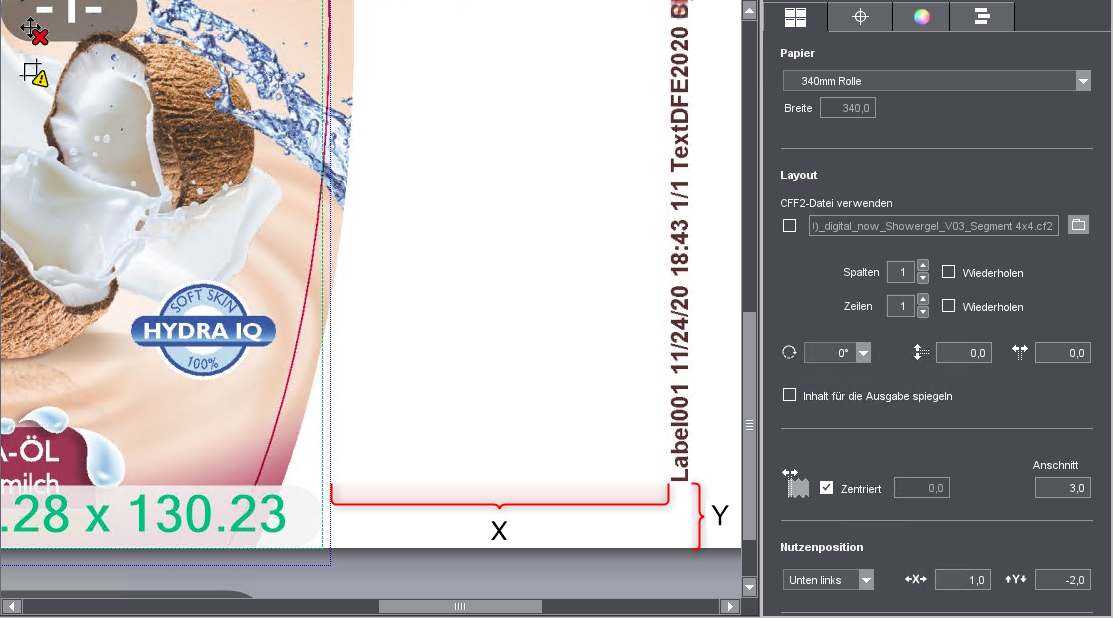

Abstände X und Y

In den Feldern "X" und "Y" definieren Sie die Abstände der Marke zum Bezugspunkt in der rechten, unteren Ecke des Sujets. Sind zusätzlich z. B. Registermarken definiert, verschiebt sich der Bezugspunkt auf den oberen Rand der Registermarken.

Hinweis: Der Winkel für Info-Text-Marken ist für Etiketten-Druckmaschinen auf 90° (gegen den Uhrzeigersinn) voreingestellt. Damit soll vermieden werden, dass die Info-Text-Marke versehentlich quer über dem Nutzen verläuft.

Marken-Bestandteile

Eine Info-Text-Marke enthält folgende Komponenten:

​•​Auftragsnummer

​•​Auftragstyp (im Beispiel "Records", da es sich um ein PDF/VT-Dokument handelt)

​•​Datum, Uhrzeit

​•​Ausgabebedingung

​•​Text des Eingabefelds "Info-Text"

Die Marken werden am rechten Rand des Sujets platziert. Falls Farbmarken und Info-Text nicht auf einer gemeinsamen vertikalen Linie angeordnet sind, wird die Info-Text-Marke am unteren Segment-Rand platziert.

Die Schriftgröße wird automatisch so eingestellt, dass der Text den verfügbaren Platz automatisch ausnutzt.
