拼版设置

显示/隐藏拼版设置

显示设置

以下功能适用于所有选项卡:

页面

在这里可调整要放置的主页的页数。

自动应用：

如果设置此选项，就将所有拼版设置立即显示并包括在图形中。

应用：

如果未激活“自动应用”，可通过“应用”指定在某一希望的时间应用，即显示您的设置。此设置可以提高页数较多的文档的性能。

显示：

•“正面印刷”：
只显示正面打印。

•“反面印刷”：
只显示反面打印。

•“正面印刷和反面印刷”：
显示正面印刷和反面印刷。

•“透明度”：
只当“正面印刷”或“反面印刷”显示时，透明度设置才有意义。您可以借助滑条在屏幕上模拟反面页透明度。如果设置了“正面印刷”，您将看到反面印刷的模拟透明。如果设置了“反面印刷”，您将看到正面印刷的模拟透明。

“印张”选项卡

印版尺寸

曝光区域包括所有曝光的对象，即：已裁边和标记的主体。您可以选择：

•用户自定义
您可以在“宽度”或“高度”中定义曝光区域的格式。

•匹配
曝光区域尺寸将与承印材料尺寸匹配。
如果承印材料的移动相对于曝光区域被定义（参见 X 或 Y 位置），就会考虑“匹配”。也就是说，曝光区域包括承印材料的尺寸加上承印材料的偏移量。

•QM 46；SM 52；SM 74；SM 102。

承印材料

•您可以从选择列表中选取一个预定义的承印材料格式。

•“宽度”/“高度”：
这里您可以手动输入承印材料格式的值。在“格式”选择列表中将显示“用户定义”。

•加/减按钮：
点击加按钮可以用一个新名称保存设置的宽度和高度。点击减按钮可将其删除。

•“X / Y 位置”：
承印材料在 X 和 Y 正方向的移动和曝光区域有关。如果通过曝光区域移动承印材料而使其突出，曝光区域将自动放大。

•“水平居中”：
将承印材料在 X 轴位置上居中定位到曝光区域。

折页位置

这里您可以根据承印材料的左下角定位主题的左下角。

•“模块 > 居中”：
主体被准确的定位到承印材料中央。

•“模块 > 用户自定义”：
手动定位主体。

•“X 位置”：
X 方向主体的移动。

•“Y 位置”：
Y 方向主体的移动。

布局

•“滚翻”：
印刷时，创建两块印版，一块用来正面印刷，一块用来反面印刷。印刷完正面后，纸堆从前向后翻转。一般通过印刷机的翻转装置完成上述操作。

•“侧翻”
印刷时，创建两块印版，一块用来正面印刷，一块用来反面印刷。印刷完正面后，纸堆从左向右转。

•“单面侧翻”：
正面和反面印刷位于一个印版中。（因此，您不需要另一块反面的印版。）纸堆在印刷完后侧翻（从右至左），然后印刷反面。

•“单面滚翻”：
正面和反面印刷位于一个印版中。（因此，您不需要另一块反面的印版。）纸堆在印刷完后滚翻（从前到后），然后印刷反面。

另见显示设置。

“标记”选项卡

折页裁切、剪切标记、折叠标记、折页设备

•“偏移量”：
这些标记按照偏移量被移动到外部。

•“长度”：
标记长度（设定单位）。

•“->I<-”：
标记线宽（设定单位）。

油墨拾取条

可添加以下的油墨拾取条中的一至四种：C、M、Y、K、X、Z、U、V、S1、S2 或 S3 和 -（无油墨拾取条）。

色控条

在这里可添加色控条。

色控条基准点（零点）在主题的左上角。

每次预置时色控条都被放置在主题的左上角。

•您可以用“偏移”对色控条垂直位置写参数。

通过计算，每个墨区可使用 5.5 个测量色块。如果您显示一个色控条，就会自动运行以下功能：

•对于每个印刷色，都会对每油墨区域配备一个测量区域。油墨覆盖率为 100%。

•4 个印刷色时，可为专色使用 1.5 测量区域。如果您拥有多个专色，那么专色测量区域将尽可能相同地通过色控条分发。

•对于不使用的印刷色将设置空白测量区域。如果对于专色不需要剩余测量区域，那么使用的颜色油墨覆盖率将显示为 70%。

•对于纯黑白输出，特殊色控条将以灰阶显示。

•如果您使用“单面侧翻”或“单面滚翻”印刷风格（参见），则对于正面和反面印刷，每次会生成一个专有色控条。

套准标记

在此选择套准标记的位置，可选择“环绕放置”、“两侧放置”或“上/下放置”。

还要选择套准标记在 X 轴上和 Y 轴上与折页边缘的距离以及线宽。

如要改变套准标记的大小，可输入一个 50% 至 200% 的数值。

侧规标记

通过侧规标记可以检查印张的侧边缘是否对齐。

侧规可以设置在正面和反面的左侧或右侧。此外，您还可以定义下方印张边缘的间距。

配贴标记

•选择列表：

·“自动”：
配贴标记的长度将被自动定义。线宽可以手动设置。

·“用户自定义”：
请手动输入配贴标记的长度和宽度。

•“长度”和线宽：
折标的长度和线宽（设定单位）。

另见显示设置。

“样页”选项卡

主页

在一个选择列表中显示 PDF 文件中存在的样页。每个页面占位符中都会分配到一个样页。预设置的是，每个样页占位符都会分配到一个“默认”。

样页参数包括：

页面格式

•您可以在列表框中选择已对裁边最终尺寸（或者说是页面占位符）预定义的格式。

样页尺寸与裁切后印张的最终尺寸相符。

“从 PDF”格式是 PDF 文档中所有裁切框的首选。

•“宽度”/“高度”：
这里您可以手动输入裁边最终格式值。在“默认尺寸”选择列表中将显示“用户定义”。

定向

这里请定义，样页是竖式（纵向）还是卧式（横向）。

页面预设

分发页面布局：这里您可以定义，如何将一个分配页装入页面占位符中（例如：“居中”）。

•“居中”：
分配的页将被居中放置到裁边最终尺寸中。超出裁边最终尺寸，或者说是超出裁切的页面内容将被裁掉。

•“左下”：
被分配页的左下角将被放置到裁边页最终尺寸的左下角上。超出裁剪最终尺寸，或者说是超出裁边的页面内容将被裁掉。

•“调准”：
为了与裁边最终尺寸匹配，被分配页将按照比例缩放。

•“无条件”：
被分配页的左下角将被放置到裁边最终尺寸的左下角上。例如，如果页面太大，那么则不对其进行缩放，并且页面内容超出了裁切的最终格式。超出部分不被剪掉。

页面的裁切余量

•“自动计算裁边额外空间”：
如果已设置此选项，则会按照这种方式计算 裁切 ，以使折页和承印材料具有相同的格式。这样就省下了外边缘裁切部分。
更多折页位于承印材料中，折页的矩形框和承印材料一样大。

•“左”、“右”、“上”、“下”：
这些是页面边缘选项，您可以用它们来定义裁边。

裁切在页面内容中被整理。所以“上”代表页头的裁切，无论页面朝哪个方向。

•“偶数页面”“左/右交换”：
可轻易通过此功能定义一个订口。如果设置此选项，左右边缘值将交换。

•“偶数页面”“上/下交换”：
可轻易通过此功能定义一个用于日历显示的订口。如果设置此选项，上下边缘值将交换。
操作方法与“偶数页面”“左/右交换”相同。

•“出血”：
在此定义 出血。
在出血 (Bleed) 中将确定，裁切框以外最多能印刷多少页面内容。如果给一个 PDF 页面定义了出血（通过 PDF 出血框/Bleed Box），但是这个出血小于主页的出血，那么只输出出血框内的内容。

提示：

如果出血不可见，原因可能是：

·在 PDF 页面中没有定义裁切框 (TrimBox) 或出血框小于等于裁切框。

补救：修正相应的出血框/裁切框或为自定义裁切尺寸输入正确的高度和宽度并将页面预设更改为“居中”。

·在样页中没有为页面定义裁切额外空间。

补救：为页面定义足够的裁边额外空间。

·在样页中，裁边极限值为“0”。

补救：改正裁边极限值。

订口-定义示例

根据以下示例描述功能：

•奇数页面应位于装订线左边。

•偶数页面应位于装订线右边。

如果您只想在装订线附近设置裁切，那么请：

1.请在“左”边输入想要的裁切。

裁切以暗色显示在如下图形中：

2.设置“左/右交换”选项。

就可以对偶数页面在“左”和“右”中的值进行交换。这样您就能将裁切只设置到装订线。

左/右调换裁切!

另见显示设置。

“方案”选项卡

这里您可以创建一个新方案或者载入一个预定义方案。

方案

这里您可以选择一个预定义的方案。

预定义方案无法被覆盖。

•“列”：方案中的列数。

•“行”：方案中的行数。

方案名称的命名解释

方案名称“F6-2 3x1P”中各组成部分的含义如下：

•“F6-2”：方案的名称与海德堡折页类型目录中所列出的相符

·第一个数字：每张折页上的页数。

·连字符后面的第二个数字：连续的数字

•“3x1”：“列的数量”x“行的数量”

•“P”：如果在方案名称中加了一个“P”字母，表示编码是用于小册子的。这是用于“折子式折页”分页方式的一个方案。

这种类型的分页只影响单行方案。页面编号由页面 1 开始，向右循环递增（也就是说，包括反面印刷）。所有页面方向相同。

•如果在方案名称中加了一个“C”字母，表示编码是用于参数化日历显示的。

主页

这里您可以为所选的页面占位符分配一个样页。

序数

这里您可以为所选的页面占位符更改排列数量。

如果您想创建空白页，请输入“0”。就不会给页面占位符分配页面。

定向

图形显示区域

这里您可以看到方案的正面和反面印刷图形显示。

页面占位符中的箭头指示页面的定向。数字为页面占位符编号。

另见显示设置。

正面印刷/反面印刷

•没有对“反面印刷”打勾：
只对正面印刷编辑一个方案。

•没有对“反面印刷”打勾：
对正面印刷和反面印刷编辑一个方案。

版式选项卡

装订方式

•骑马订

骑马订是将折叠的印张交错排列。因此，折页中文档页面的位置不仅取决于所选的方案，而且取决于印刷机组上的页面总数。在这种装订模式中，软件自动将最大和最小的页数配成一对，然后计算每一个单独页面的最后有效的页数。用此方法，直到所有文件页面被分发到一个折页中。如有必要，将在第一张折页上粘贴空白页。

•“胶订”

在无线胶订方式中，印张被一个接一个的放置在另一个上面，骑马并胶合。用此方法，直到所有文件页面被分发到一个折页中。

“爬移值”

爬移值用来平衡不希望的爬移效果。

您在这里能定义的爬移值，是用来定义挨着的两页的爬移。

正值将内部页面移动到内部（装订反面）。负值将内部值移动到外部。

该值决定每个折页的移动情况。

通过输入爬移值更改页面距离。

固定标记：

文档包含多于方案中确定的页面，在这种情况下，可以在此详细说明，折页交错放置（骑马订）还是彼此覆盖放置（胶订），结果是有不同的折页分页。爬移与内部页面向外爬移一样。设置考虑所有情况，除了当方案只包括一张页面的时候。若打开了“定位标记”，则剪切标记不会向内部移动。

对于“骑马订”，通过活件的总页面计算爬移值，即使有多个折页。

“胶订”只通过折页的页面计算爬移，与活件总共包含多少页面无关。

骑马钉叼口

如果使用骑马订书机装订折页时，通常需要一条纸张/材料，用于将折页拉到鞍背上。叼口位置取决于折页放案。折页通过叼口被放大。通过这种方式移动所有页面。

如果您需要一个叼口，请在前折叠和后折叠间选择：

•不存在

•后折页叼口

•前折叠

“页边空白”

输入折页的叼口宽度。

“印张版式”区

这里请定义印张折页的排列。

位于每个印张中的一个折页为起点。也就是说，折页 1 放在印张 1 上面，折页 2 放到印张 2 上面等等。

自动排列折页

自动排列折页，最大程度利用承印材料。也就是说，自动设置“列”和“行”的最大值。

激活“重复”选项，再次排列折页，也就是说，折页被复制。否则不复制折页而是继续放置。

装配，双联平订

如果您在一个印张中放置了许多不同折页，您就可以使用“装配，双联平订”功能。此功能既适用于“胶订”，也适用于“骑马订”。

•功能未激活：
每个印张被单独裁切。通过裁切将折页分开。

•功能激活：
一个印刷机组的所有印张首先逐一覆盖放置，并聚集。由此产生与活件数量相符的批量印张的数量，这就是说，每个印刷机组一个批量印张。每个批量印张按照每折页来裁切。因此产生了更多印张，它们将按照正确顺序被重叠放置，或者说是被堆叠放置。
印张的装配和/或折页的堆叠的方式根据不同的再处理功能而不同。
不同的是，对于不可用的功能，印张中折页的顺序/排列会改变。

旋转折页：

这里您可以选择，是否将折页旋转 0°、90°、180°或 270°。

如果您有许多折页，并将它们旋转 90°，折页将总是头对头的成双排列。

列/行

这里请定义印张折页的排列。

位于每个印张中的一个折页为起点。也就是说，折页 1 放在印张 1 上面，折页 2 放到印张 2 上面等等。

如果在“列”或者“行”中输入的值大于等于“2”，那么您可以只设置“重复”选项。

有“重复”的“列”

“列”中的数字大于等于 2，并设置“重复”。然后确定“列”中的数字，多久增加一次水平方向在其所属印张上的折页。

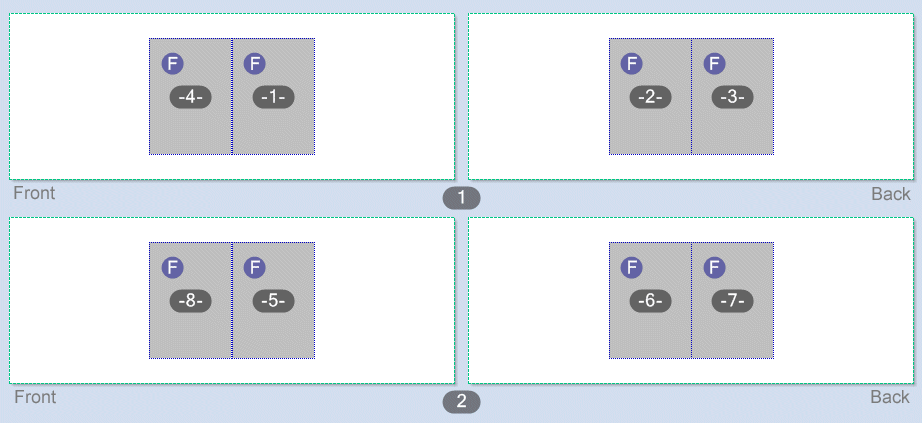

示例：您已有印张 1 上的折页 1（页面 1-4），印张 2 上的折页 2 （页面 5-8），请看下图：

在“列”中请输入“2”。

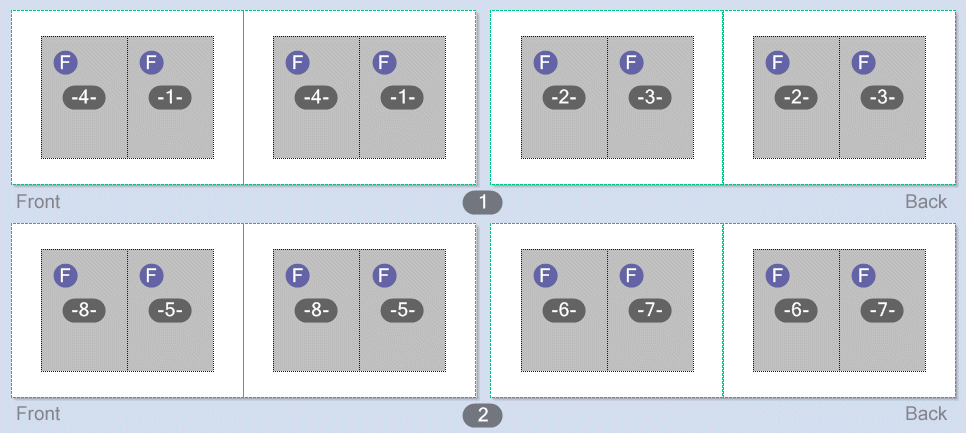

折页 1 的正面被两次挨着放置到印张 1 的正面。相对的，折页 1 的反面被两次挨着放置到印张 1 的反面。

关于折页 2 请看下图：

此功能用来生成更多印张。

无“重复”的“列”

在“列”中存在一个随机数字，且不设置“重复”。

然后确定“水平”中的数字，在一个印张的水平方向上排列多少折页。不增加折页。折页被简单的挨着排列。

示例：您已有印张 1 上的折页 1（页面 1-4），印张 2 上的折页 2 （页面 5-8），请看下图：

在“列”中请输入“2”。

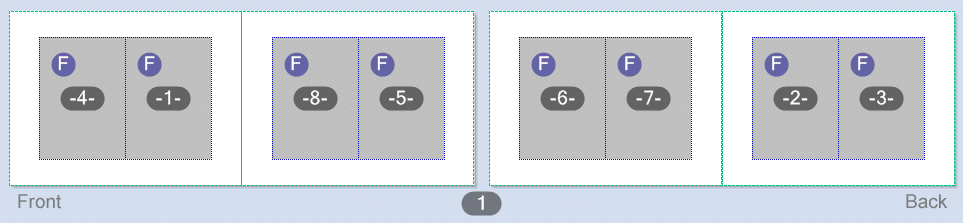

折页 1 和 2 的正面（页面 1、4、5、8）被放置到印张 1 的正面。相对的，折页 1 和 2 （页面 2、3、6、7）的反面被放置到印张 1 的反面。您节省了一个印张。请看下图：

有/无“重复”的“行”

和有/无“重复”的“列”一样，只不过是垂直方向。

折页间距

前提条件：您在印张的垂直或水平方向拥有多个折页。

您就可以在折页和折页间为垂直或水平距离写参数。
