효과 보기

"효과 보기" 도구를 통해 코팅, 호일, 특수 잉크 또는 각인과 같은 특수 표면을 시각화하여 3차원 보기로 볼 수 있습니다.

전제조건: 실행하기 위해서는 코팅 편집기 라이센스가 필요합니다.

옆에 있는 기호를 클릭하거나 메뉴에서 "추가 모듈 > Prinect 2020 > PDF Toolbox > 효과 보기"를 선택하여 효과 보기를 엽니다.

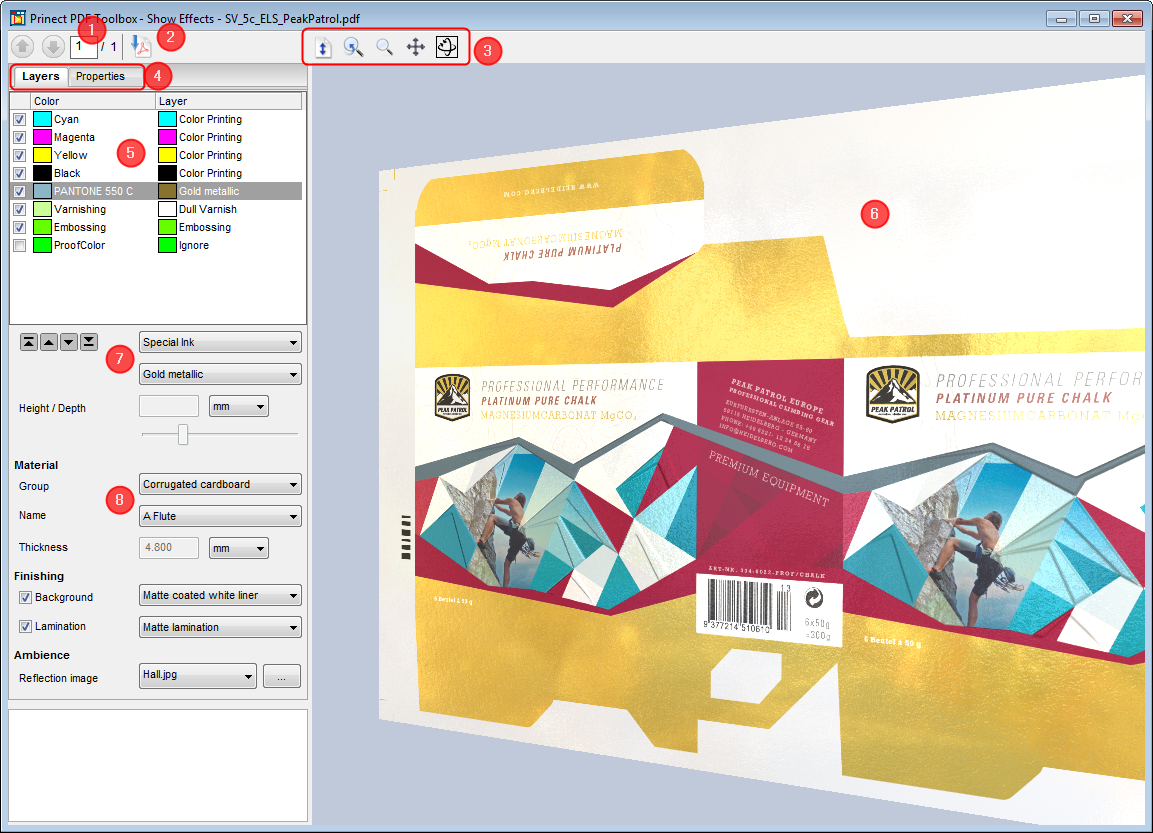

효과 보기를 시작하면 PDF 문서의 현재 페이지가 미리보기 영역 [6]에서 3차원으로 표시됩니다. 페이지가 더 많은 경우 버튼 [1]으로 페이지를 전환할 수 있습니다. 버튼 [3]으로 보기를 회전, 이동 및 확대할 수 있습니다.

왼쪽 페이지의 표 [5]에서 문서의 각 색상에 할당된 효과를 볼 수 있습니다. 할당을 변경하려면 색상을 표시하고 원하는 효과를 설정합니다 [7].

PDF에 인쇄되어야 할 재료 [8]도 사전 정의된 카탈로그에서 선택할 수 있습니다.

"속성" 탭 [4]에서 효과를 편집하고 새로운 효과를 만들 수 있습니다.

시각화를 공유하려면 현재 미리보기를 3D PDF로 내보낼 수 있습니다. 버튼 [2]를 클릭하고 저장 위치를 선택합니다.

다음은 개별 기능에 대한 정확한 설명입니다.

	리셋 기본 보기로 복원합니다.
	맞추기 회전을 변경하지 않고 전체 시트가 표시되도록 보기를 조정합니다.
	확대/축소 이 버튼을 활성화하십시오. 마우스 왼쪽 버튼을 누른 채로 마우스를 위로 이동하여 확대하고 아래로 움직여 축소합니다.
	이동 이 버튼을 활성화하십시오. 마우스 왼쪽 버튼을 누른 채로 마우스를 이동하여 보기를 움직입니다.
	회전 이 버튼을 활성화하십시오. 마우스 왼쪽 버튼을 누른 채로 마우스를 이동하여 보기를 회전합니다.

이 도구에는 다음의 탭이 있습니다.
