“图片”选项卡

这里发现涉及到页面内容中所使用的图像或位图（1 Bit 图像或图像模板操作标记）。相应的错误信息与页面对象有关联。

包含下列选项卡：

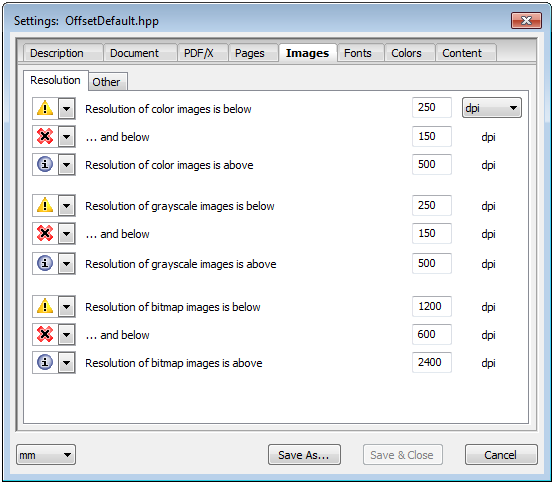

“分辨率”子选项卡

在这里对检查 PDF 文档页面内容中图片或位图属性的检查标准进行参数设置。

彩色图片的分辨率小于/...和小于...

当彩色图片的分辨率低于设置值时，满足检查条件。

如果已经设置“出现警告时继续”的预检操作，那么方能操作“....和低于”设置。

在此设置后您可设定第二个检查的参数。输入第二个更低的分辨率，并设置“出现错误取消”预检功能，当图像分辨率低于第二个值时，将终止错误信息的处理过程。

彩色图片的分辨率大于

当彩色图片的分辨率高于设置值时，满足检查条件。

灰阶图像的分辨率低于/...和灰阶图像的分辨率大于

灰阶图片的设置与彩色图片的设置相符（参见参数“彩色图片的分辨率小于”）。

位图图片的分辨率小于/...和小于/位图图片的分辨率大于

位图图片的设置与彩色图片的设置相符（参见参数“彩色图片的分辨率小于”）。

“其他”子选项卡

存在失真的 JPEG 压缩格式的图片

JPEG 图像压缩后都会失真。JPEG 2000 格式提供失真压缩和不失真压缩两种方式。当存在失真压缩的 JPEG 图像时，满足检查条件。

有 1、2 或者 4位图片存在

PDF 允许每个像素为 1、2、4、8 或 16 位的图片和颜色通道。普遍是 8 Bit 图像。

存在 16 位图片

自 PDF 1.5 版起支持 16 Bit 图像。

PDF/X 标准禁用 16 Bit 图像。

存在 OPI 注释

使用 OPI 图像数据替换（"Open Prepress Interface"）时，文档中需含有用以替代高分辨率图像的占位符或者引用了高分辨率图像数据。这些引用以“OPI 注释”的形式含在输入文档编码中。禁止在 PDF/X 工作流程中进行 OPI 图片数据替换。

•移除
只有当您不需要使用 OPI 图片数据替换功能，并且所有出现的图片已经按照所需分辨率嵌入 PDF 文档中时，才可以安全移除 OPI 注释。

存在带选择图片的图片

检查文档中是否已有用于视图加速的选择图片。

•移除
由于在预飞器中激活自动生成替代图像是十分必要的，因此在这种情况下，也应激活“移除”。否则仅创建图片的选择图片，但用于这张图片的选择图片仍不存在。

根据 PDF/X 标准允许替代图像。

选择图片是印刷标准

在含有一个或多个替代图像的 PDF 文档中，替代图像可以声明为“印刷标准”。在这种情况下，将打印出该替代图像。当该文档显示在屏幕上时，该替代图像通常会与人们看到的有所不同。

•交换
为避免出现问题，应激活“交换”选项。

根据 PDF/X 标准禁止将替代图像作为印刷标准。

现存的图片数据太少

每个定义了固定高度、宽度和颜色空间的图片都有具体的字节大小。在生成 PDF 文件时往往导致图片数据不足。

注意：由于这项检查必须完整读取每张图片，因此这项检查将非常耗时。

存在索引图片

有些程序无法继续处理索引图片。索引图片有多达 256 个可从一个色卡中选用的不同的颜色值。
