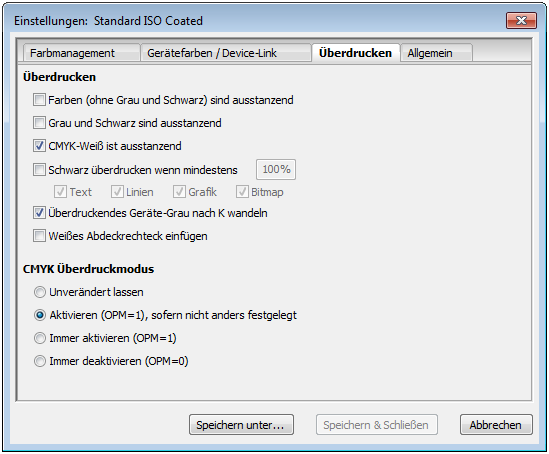

Im Register "Überdrucken" können Parameter eingestellt werden, die automatisch ungeeignete Einstellungen in einer PDF-Datei bezüglich der Funktion Überdrucken erkennen und beheben.
Überdrucken
Farben (ohne Grau und Schwarz) sind ausstanzend
Alle überdruckenden farbigen Elemente (Bild, Grafik und Text) werden auf Ausstanzen gesetzt.
Diese Funktion ist hilfreich, um eine falsche Anwendung des Überdrucken-Status zu korrigieren.
Die Funktion sollte nicht genutzt werden, wenn der Seiteninhalt Überdrucken voraussetzt, z. B. wenn eine überdruckende Sonderfarbe zu einer Farbmischung führen soll.
Grau und Schwarz sind ausstanzend
Alle überdruckenden grauen und schwarzen Elemente (Bild, Grafik und Text) werden auf Ausstanzen gesetzt. Mittels der Funktion "Schwarz überdrucken" können dann wieder Grafik- oder Textelemente ab einem bestimmten Farbauftrag auf Überdrucken gestellt werden.
CMYK-Weiß ist ausstanzend
Ein vorhandenes überdruckendes CMYK Weiß (C=M=Y=K=0%) wird auf Ausstanzen gesetzt.
Bei dieser Kombination ist nichts Druckbares vorhanden.
Die CMYK-Kombination mit dem Wert 0% entsteht meist unbeabsichtigt bei der PDF-Erzeugung.
Schwarz überdrucken wenn mindestens (%) X
Der eingestellte Wert definiert den Schwellenwert, ab dem eine schwarze Färbung überdruckt werden soll.
Sie haben die Möglichkeit, bestimmte Objekte zu deselektieren. Auswahl: "Text", "Linien", "Grafik" und "Bitmap".
Wirkungsweise:
Je kleiner der Wert, desto eher wird überdruckt. Die Voreinstellung ist 100%. Der Wertebereich liegt zwischen 0% und 100%.
50%: alle Graufarben mit 50% und mehr im K-Auszug werden auf "Überdrucken" gesetzt.
100%: nur Graufarben mit 100% im K-Auszug werden auf "Überdrucken" gesetzt.
Geeignete Farbräume für solche Schwarzfärbungen sind "DeviceCMYK" mit C=M=Y=0%, "DeviceGray" oder "Sonderfarben-Schwarz" (/Separation/Black).
|
Hinweis: Wird hier 1% eingetragen, so werden auch Bilder und Farbverläufe mit dem Farbraum DeviceGray auf Überdrucken gesetzt (z. B. wenn K aus CMYK für Versionierung extrahiert werden soll). |
Überdruckendes Geräte-Grau nach K wandeln
Es werden alle überdruckenden Farben des Farbraumes "DeviceGray" nach schwarz konvertiert. Es entsteht hierbei der Farbraum "Sonderfarben-Schwarz" (Separation/Black).
Gemäß der PDF-Spezifikation überdrucken "DeviceGray"-Färbungen alle darunter liegenden Sonderfarben. CMY-Auszüge werden im Gegensatz zur Erwartung jedoch ausgestanzt.
Diese Konvertierung führt zum Überdrucken der CMY-Auszüge und wird auch für Farbverläufe und Bilder durchgeführt. Durch Aktivierung dieses Parameters tritt das Problem nicht auf.
Überdruckende "DeviceGray"-Bilder und Farbverläufe werden im Allgemeinen für transparente Schatten genutzt. Ohne diese Konvertierung wäre die Ausgabe nicht zufriedenstellend.
Weißes Abdeckrechteck einfügen
Es wird ein ausstanzendes Rechteck in der Größe des Medienrahmens in den Seitenhintergrund eingefügt. Dadurch werden alle Elemente (z. B. Beschnittlinien), die im Layout darunter liegen, abgedeckt.
Voraussetzung: Ein Überdrucken-Status ist eingeschaltet.
Der CMYK-Überdruckmodus hat Einfluss auf das Überdruckverhalten von DeviceCMYK-Färbungen. Dieses Verhalten gilt nur für Grafik- und Textelemente, nicht für Bilder und Verläufe.
Unverändert lassen
Der im PDF-Dokument definierte Überdrucken-Modus wird unverändert übernommen.
Aktivieren (OPM=1), sofern nicht anders festgelegt
Wenn kein OPM (Over Print Modus) im PDF-Dokument definiert ist, wird er bei der Auswahl dieser Option auf 1 festgelegt.
Immer aktivieren (OPM=1)
Der OPM wird in jedem Fall auf 1 festgelegt.
Immer aktivieren (OPM=0)
Der OPM wird in jedem Fall auf 0 festgelegt.
Beispiel:
Folgend ein Beispiel dafür, wie sich der OPM beim Überdrucken verhält:
|
|
C |
M |
Y |
K |
Sonderfarbe |
|---|---|---|---|---|---|
|
Vorhandener Farbsatz |
10% |
0% |
30% |
0% |
50% |
|
Überdruckender Farbsatz |
0% |
20% |
80% |
0% |
|
|
Überdruckenstatus aus, egal, ob OPM=0 oder OPM=1 |
0% |
20% |
80% |
0% |
0% |
|
Überdruckenstatus ein, OPM=0 |
0% |
20% |
80% |
0% |
50% |
|
Überdruckenstatus ein, OPM=1 |
10% |
20% |
80% |
0% |
50% |
