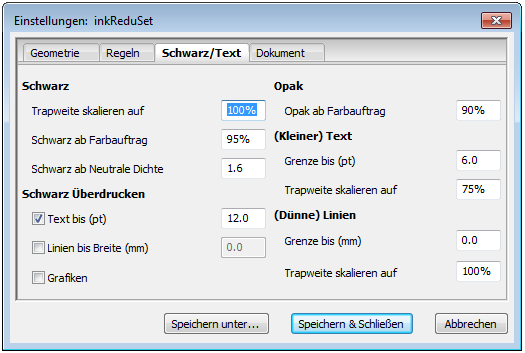

Schwarz
Die unter dem Begriff "Schwarz" zusammengefassten Parameter dienen der Spezialbehandlung von schwarzen Farben.
Trapweite skalieren auf (%)
Mit "Trapweite skalieren auf (%)" wird ermöglicht, für die Farbe Schwarz eine andere Trapweite anzuwenden. Dies stellt sicher, dass z. B. bei fettem Schwarz die darunterliegenden Farben nicht als Farbränder an den Seiten sichtbar werden.
Wirkungsweise:
•Kleinere Werte -> schmalere Traps
•Größere Werte -> breitere Traps
Die Voreinstellung ist 100%.
Dieser Wert bedeutet, dass für Schwarz die normale Trapweite angewandt wird.
Der Wertebereich liegt zwischen 0% und 10000%.
Beispiel:
Für eine 1,5fache Trapweite gegen Schwarz muss der Wert 150% eingestellt sein.
Schwarz ab Farbauftrag (%)
Der Wert "Schwarz ab Farbauftrag (%)" definiert den Schwellwert ab dem der Trapper eine dunkle Farbe wie Vollschwarz behandelt und somit die speziellen Regeln für Schwarz anwendet.
Eine Farbe gilt als Schwarz, wenn sie im K-Auszug den Eingabewert erreicht. Sie ist immer konturbestimmend und zieht im Trap immer die Nachbarfarben unter sich, auch z .B. Weiß unter Rich Black (fettes Schwarz).
Wirkungsweise:
•100%: Nur Farben mit K100% gelten als Schwarz.
•95%: Ab einem K-Anteil von 95% gilt eine Farbe als Schwarz.
•1%: Alle Farben werden wie Schwarz behandelt.
Die Voreinstellung ist 95%.
Der Wertebereich liegt zwischen 1% und 100%.
Tipp: Sinnvolle Werte beginnen erst ab ca. 80%, da ab diesen Prozentwerten es z.T. schwierig werden kann, die unterschiedlichen Dichtestufen im Schwarz darzustellen.
Schwarz ab Neutrale Dichte
Der Wert "Schwarz ab Neutrale Dichte" definiert einen Schwellwert der Neutral-Dichte, ab dem der Trapper eine Sonderfarbe so behandelt als wäre sie so dunkel wie Schwarz. Sie gilt als konturbestimmend und zieht im Trap immer die Nachbarfarben unter sich.
|
Hinweis: Die speziellen Regeln für Schwarz werden für eine dunkle Sonderfarbe nur dann angewendet, wenn auch der Schwellwert "Schwarz ab Farbauftrag (%)" erreicht ist. |
Wird der Wert kleiner oder gleich der Neutral-Dichte einer Sonderfarbe eingestellt, so wird die Sonderfarbe wie Schwarz behandelt.
Wirkungsweise:
•Je kleiner der Wert, desto eher wird eine dunkle Druckfarbe wie Schwarz behandelt.
Die Voreinstellung ist 1,6 (Die Neutral-Dichte von SWOP-Schwarz ist 1,7).
Der Wertebereich liegt zwischen 0 und 10,0.
Ist zu einer Sonderfarbe im Farb-Editor keine ND eingetragen, so ermittelt der Trapper die ND aus der CMYK-Ersatzfarbe.
Ist die Sonderfarbe im Farb-Editor nicht eingetragen, so wird die CMYK-Ersatzfarbe aus der PDF-Datei genommen.
Die PDF Toolbox zeigt die ermittelten ND’s im PDF Report im Register "Navigator" unter "Farbeinstellungen" an.
Text bis (pt)
Alle schwarzen Texte, die kleiner oder gleich der hier angegebenen Schriftgröße sind, werden auf "Überdrucken" gesetzt und nicht getrappt.
Die Voreinstellung ist 12 Punkt.
Der Wertebereich liegt zwischen 0 und 999 Punkt.
Wirkungsweise:
•Min.-Wert 0: Kein Schwarztext wird anstelle des Trappings überdruckend.
•Max.-Wert 999: Schwarztext bis 999 Punkt würde anstelle des Trappings überdruckend werden.
Sinnvoll ist hier die Einstellung der Punktgröße des Fließtextes, so dass dieser auf "Überdrucken" eingestellt wird, während Überschriften und Schlagzeilen normal getrappt werden.
Linien bis Breite (mm)
Alle schwarzen Linien-Objekte (Typ = Stroke) werden bis zum Erreichen des Limits für die Rahmenbreite auf "Überdrucken" gesetzt.
Grafiken
Alle schwarzen Grafik-Objekte (Typ = Graphic) werden auf "Überdrucken" gesetzt.
|
Hinweis: Schwarze Objekte werden nicht auf "Überdrucken" gesetzt, wenn sie über anderen opaken oder schwarzen Objekten liegen und deren Farbe in der Druckreihenfolge hinter Schwarz liegt. Andernfalls würde das schwarze Objekt im Druck komplett abgedeckt werden. |
Opak
Diese Eigenschaft gibt man stark deckenden konturbestimmenden Sonderfarben. Sie werden wie Schwarz behandelt und ziehen im Trap immer die Nachbarfarben unter sich.
Opak ab Farbauftrag (%)
Wenn bei einer Farbe als "Typ" die Eigenschaft "Opak" oder die Eigenschaft "Opak & Ignorieren" eingestellt ist, muss der entsprechende Farbauszug mindestens diesen Wert haben (xx%), damit das Objekt die Opak-Sonderbehandlung beim Trapping erhält.
Sie können also festlegen, ab welchem Farbauftrag eine Farbe als opak gilt. Damit unterliegt sie einer anderen Trap Behandlung. Als Voraussetzung muss die Farbe als "opak” definiert sein.
(Kleiner)Text
Unter diesem Namen sind Parameter zusammengefasst, die das spezielle Verhalten des Trappers bezüglich kleiner Schriften steuern. Dies soll helfen, die durch das Trapping mögliche Beeinträchtigung der Lesbarkeit kleiner Schriften zu verringern.
Grenze bis (pt)
Farbige Schriften unterhalb oder gleich der hier definierten Schriftgröße erhalten eine Sonderbehandlung, bei der ggf. die Trapweite (definiert durch den Parameter "Trapweite skalieren auf") verringert werden kann.
Hier kann das "Überdrucken" nicht angewandt werden, weil es die Farbe des Textes verändern würde.
Die Voreinstellung ist 6 Punkt.
Wirkungsweise:
•Min.-Wert 0: Kein Kleintext würde eine schmalere Trap-Breite erhalten.
•Max.-Wert 100: Text bis 100 Punkt würde eine schmalere Trap-Breite erhalten.
Trapweite skalieren auf (%)
Ist die Schriftgröße eines gefärbten Textes kleiner als die unter "Grenze bis (pt)" angegebene, so wird die Trapweite für diesen Text entsprechend des hier angegebenen Wertes prozentual reduziert.
Die Voreinstellung ist 75% und bedeutet, dass die Trapweite für kleine Schriften auf 75% der ursprünglichen Trapweite reduziert wird.
Wirkungsweise:
•Wert über 100: Kleine Bunt-Texte erhalten einen breiteren Trap.
•Wert = 100: Kleine Bunt-Text erhalten unverändert die eingestellte Trap-Breite.
•Wert unter 100: Kleine Bunt-Texte erhalten einen schmaleren Trap
Sonderfall:
Die Eingabe 0% bewirkt, das für kleine Texte keine Traps erzeugt werden.
Beispiel:
Eingabewert = 75%
Trap-Breite 0,1 mm, kleiner Bunt-Text erhält dann 0,075 mm Trapbreite (75% von 0,1 mm).
(Dünne) Linien
Unter "Linien" sind Parameter zusammengefasst, die das spezielle Verhalten des Trappers bezüglich vorhandener Linien steuern. Dies soll helfen, die durch das Trapping mögliche Beeinträchtigung der Erkennbarkeit dünner Linien zu verringern.
Grenze bis (mm)
Farbige Linien unterhalb oder gleich der hier definierten Linienbreite erhalten eine Sonderbehandlung, bei der ggf. die Trapweite (definiert durch den Parameter "Trapweite skalieren auf") verringert werden kann.
Hier kann das "Überdrucken" nicht angewandt werden, weil es die Farbe der Linien verändern würde.
Die Voreinstellung ist 0.0 mm, d.h es wird jede Linienbreite berücksichtigt.
Trapweite skalieren auf (%)
Ist die Linienbreite einer dünnen Linie kleiner als die unter "Grenze bis (mm)" angegebene, so wird die Trapweite für diese Linie entsprechend des hier angegebenen Wertes prozentual reduziert.
Die Voreinstellung ist 100%, d. h. es findet keine Änderung statt. Bei 75% z. B. wird die Trapweite für dünne Linien auf 75% der ursprünglichen Trapweite reduziert.
Sonderfall:
Die Eingabe 0% bewirkt, dass für dünne Linien kleiner als der bei "Grenze bis (mm)" eingegebener Wert keine Traps erzeugt werden.
