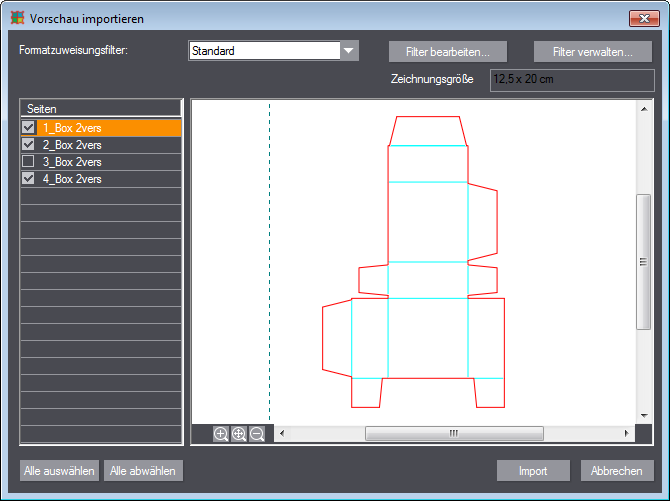

Hinweis: Es können auch PDF-Dateien importiert werden, die mehrere Seiten enthalten. Siehe hierzu Importieren von mehrseitigen PDF-Dateien.

Formatzuweisungsfilter

Weist den "Formatfilter" aus der Auswahlliste zu. Sie können vordefi­nierte Filter auswählen, neue Filter zu der Liste hinzufügen oder die Eigenschaften des bestehenden Filters bearbeiten.

Filter bearbeiten...

Öffnet den Dialog "Formatfilter", in dem Sie die festgelegten Parameter für den gewählten Filter verändern können.

Filter verwalten...

Öffnet den Dialog "Filter verwalten...".

Vergrößert den Zoomausschnitt im Vorschaufenster.

Passt die Zeichnung in das Vorschaufenster ein.

Verkleinert den Zoomausschnitt im Vorschaufenster.

Import

Importiert die gewählte Datei in das Prinect Signa Station Packing Pro & Label Pro Modul.

Abbrechen

Bricht den Import ab und schließt den Dialog.

Hinweis: Eine Tabelle listet alle Parameter auf. Die Reihenfolge der Parameter in der Tabelle ist von Bedeutung, da das Programm priorisiert.

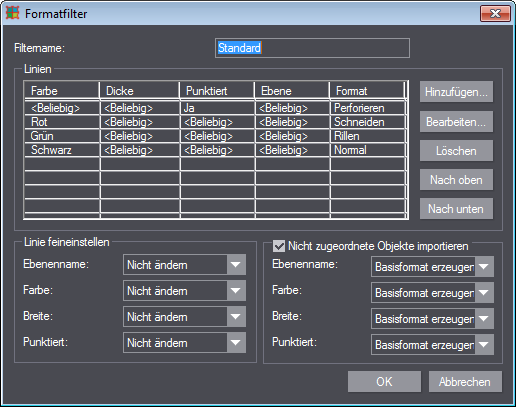

Filtername

Legen Sie hier einen Namen für den Formatfilter fest.

Linien

Farbe

Legt eine Bedingung für die Farbe der entsprechenden Linie fest. Alle Objekte der importierten Struktur, die die festgelegte Farbe haben und die Kriterien für Dicke und Punktierung erfüllen, werden dem Format zuge­ordnet bzw. in das Format konvertiert, das in der entsprechenden Zeile in der Spalte "Format" festgelegt wurde.

Dicke

Legt eine Bedingung für die Objektliniendicke der entsprechenden Linie fest. Alle Objekte der importierten Struktur, deren Dicke innerhalb des festgelegten Bereichs liegt und die Kriterien für Farbe und Punktierung erfüllen, werden dem Format zugeordnet bzw. in das Format konvertiert, das in der entsprechenden Zeile in der Spalte "Format" festgelegt wurde.

Punktiert

Legt eine Bedingung für die Punktierung der entsprechenden Linie fest. Alle Objekte der importierten Struktur, die der festgelegten Linieneigen­schaft "gerade" oder "gestrichelt" entsprechen und die die Kriterien für Farbe und Punktierung erfüllen, werden dem Format zugeordnet bzw. in das Format konvertiert, das in der entsprechenden Zeile in der Spalte "Format" festgelegt wurde.

Ebene

In einer externen Datei der Name der Ebene, die die Objekte eines bestimmten Formats enthält.

Format

Legt das Format fest, dem alle Objekte, die den für die jeweilige Linie fest­gelegten Kriterien für Farbe, Dicke und Punktierung entsprechen, zuge­ordnet werden und in das sie konvertiert werden.

Hinzufügen...

Bearbeiten...

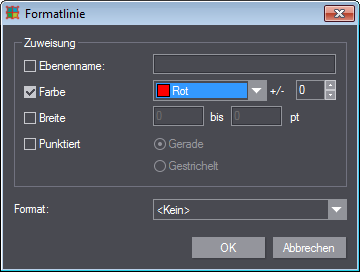

Beide Buttons öffnen den Dialog "Formatlinie":

Hier können Sie eine neue Regel für den Formatfilter erstellen oder eine bestehende Regel bearbeiten.

Markieren Sie die Eigenschaften, welche berücksichtigt werden sollen, und geben Sie die gewünschten Parameter an.
Wählen Sie z.B. eine Farbe aus der Auswahlliste und geben Sie die erlaubte Abweichung (Werte von 0-255) hiervon an.

Wählen Sie danach das Format aus der Auswahlliste, welches den Objek­ten zugeordnet werden soll, die die oberen Eigenschaften erfüllen.

Nach oben/Nach unten

Bewegt die Regel in der Liste nach oben oder unten und gibt ihr dadurch eine höhere bzw. niedrigere Priorität.

Linie feineinstellen

In diesem Bereich können Sie die Regeln für den Import der Linien genauer einstellen. Für jede Eigenschaft können Sie aus folgenden Optionen wählen:

Nicht ändern

Die Objekte werden in dem Format importiert, das in der Spalte "Format" angegeben ist. Die jeweilige Eigenschaft der externen Datei (Name, Farbe, Breite, Punktierung) wird dabei ignoriert.

Außer Kraft setzen auf Objektbasis

Die Objekte werden in dem Format importiert, das in der Spalte "Format" angegeben ist. Die jeweilige Eigenschaft der externen Datei (Farbe, Punktierung) wird dabei nicht ignoriert, sondern für das Objekt übernommen.

Abgeleitetes For­mat suchen

Unter den globalen Formaten wird nach einem abge­leiteten Unterformat zu dem in der Spalte "Format" angegebenen Bezugsformat gesucht. Das Unterfor­mat soll sich in der jeweiligen Eigenschaft (Ebenen­name, Farbe, Breite, Punktierung) von dem Bezugs­format unterscheiden.

Wenn solch ein Unterformat gefunden wird, werden die Objekte in diesem Format importiert; anderen­falls werden die Objekte in dem unter "Format" fest­gelegten Format importiert.

Abgeleitetes For­mat erzeugen

Es wird ein (lokales) Unterformat angelegt, das von dem Bezugsformat in der Spalte "Format" abgeleitet wird. Es unterscheidet sich von dem Bezugsformat in der jeweiligen Eigenschaft (Ebenenname, Farbe, Breite, Punktierung). Die Objekte werden in diesem neuen Format importiert.

Abgeleitetes For­mat suchen und erzeugen

Zuerst wird ein abgeleitetes Format gesucht. Siehe Tabellenzeile Abgeleitetes For-mat suchen. Wenn kein passendes Format gefunden wurde, wird ein neues Format abgeleitet. Siehe Tabellen­zeile Abgeleitetes For-mat erzeugen.

Abgeleitetes For­mat suchen, erzeu­gen und außer Kraft setzen.

Unter den globalen Formaten wird nach einem abge­leiteten Format zu dem in der Spalte "Format" ange­gebenen Bezugsformat gesucht. Das abgeleitete For­mat soll sich in der jeweiligen Eigenschaft (Farbe, Punktierung) von diesem Format unterscheiden.

Wenn ein solches Format nicht gefunden wird, wird ein neues Format erzeugt.

Andere Objekte, die sich in der Eigenschaft von die­sem neuen Format unterscheiden (z.B. andere Farbe), werden im in der Spalte "Format" angegebe­nen Bezugsformat importiert. Die Eigenschaft wird aber aus der externen Datei beibehalten.

Ebenenname

Wählen Sie hier für die Ebenennamen eine der oberen Optionen ("Nicht ändern", "Abgeleitetes Format suchen" etc).

Farbe

Wählen Sie hier für die Farbe der Linien eine der oberen Optionen ("Nicht ändern", "Abgeleitetes Format suchen" etc).

Breite

Wählen Sie hier für die Breite der Linien eine der oberen Optionen ("Nicht ändern", "Abgeleitetes Format suchen" etc).

Punktiert

Wählen Sie hier für die Punktierung der Linien eine der oberen Optionen ("Nicht ändern", "Abgeleitetes Format suchen" etc).

Nicht zugeordnete Objekte importieren

In diesem Bereich können die Regeln für den Import von Objekten genauer eingestellt werden, die durch die bisherigen Regeln nicht zugeordnet werden können. Für jede Eigenschaft kann aus folgen­den Optionen gewählt werden:

Nicht Erkannte erzeugen

Die Objekte werden in einem Format mit dem Namen "Nicht erkannt" importiert. Wenn eine externe Datei z.B. Ebenen mit den Namen A, B und C enthält, wer­den die darin enthaltenen Objekte in Ebenen mit den Namen "Nicht erkannt1", "Nicht erkannt2" und "Nicht erkannt3" importiert.

Außer Kraft setzen auf Objektbasis

Die jeweilige Eigenschaft der Objekte (Farbe, Punk­tiert) bleibt beim Import erhalten.

Abgeleitetes For­mat suchen

Es wird ein globales Format gesucht, das die gleiche Eigenschaft (Ebenenname, Farbe, Breite, Punktie­rung) hat. Wenn solch ein Format gefunden wird, werden die Objekte in diesem Format importiert.

Anderenfalls werden die Objekte entweder im Bezugsformat (bei Farbe und Punktierung) oder im Format "Nicht erkannt1" (bei Ebenenname und Breite) importiert.

Abgeleitetes For­mat erzeugen

Es wird ein neues Format erzeugt. Je nach Eigen­schaft gibt es Unterschiede:

Ebenenname:

Das Programm erzeugt direkt ein (lokales) Projektfor­mat, dessen Name identisch mit dem Namen der Ebene in der externen Datei ist, und importiert die Objekte in diesem Format. Es werden so viele (lokale) Projektformate erzeugt, wie es Ebenen in der externen Datei gibt.

Farbe/Punktiert:

Das Programm erzeugt direkt ein (lokales) Format, in dem alle Objekte gleicher Farbe/gleichen Punktie­rungsmusters importiert werden.

Breite:

Das Programm erzeugt direkt ein (lokales) Format und importiert die Objekte in dieses Format. Jedes Format mit einer anderen Breite wird in ein neu erzeugtes Format importiert. Wenn zum Beispiel 6 Objekte vorhanden sind — drei mit Breite X, zwei mit Breite Y und eines mit Breite Z — werden drei neue Formate X, Y und Z erstellt, in die die Objekte mit ihren entsprechenden Breiten importiert werden.

Abgeleitetes For­mat suchen und erzeugen

Das Programm sucht in den globalen Formaten nach einem Format mit der gleichen Eigenschaft (Ebenen­name, Farbe, Breite, Punktiert). Wenn solch ein For­mat gefunden wird, werden die Objekte in diesem Format importiert. Anderenfalls werden sie in einem neu erzeugten (lokalen) Projektformat importiert.

Beispiel für "Farbe": Wenn die externe Datei vier Far­ben enthält, und eine davon ist einem globalen For­mat zugeordnet, so werden die Objekte in dieser Farbe in diesem Format importiert; die Objekte in den drei anderen Farben werden in drei neu erstellte (lokale) Projektformate importiert.

Abgeleitetes For­mat suchen, erzeu­gen und außer Kraft setzen

Das Programm sucht in den globalen Formaten nach einem Format mit der gleichen Eigenschaft (Farbe, Punktierung) und importiert die Objekte in dieses Format.

Beispiel für "Farbe": Wenn die externe Datei vier Far­ben enthält, und eine davon ist einem globalen For­mat zugeordnet, so werden die Objekte in dieser Farbe in diesem Format importiert; die Objekte in den drei anderen Farben werden in den Farben, die sie in der externen Datei hatten, in ein neu erstelltes (lokales) Format importiert.

Ebenenname

Wählen Sie hier für die Ebenennamen eine der oberen Optionen.

Farbe

Wählen Sie hier für die Farbe der Linien eine der oberen Optionen.

Breite

Wählen Sie hier für die Breite der Linien eine der oberen Optionen.

Punktiert

Wählen Sie hier für die Punktierung der Linien eine der oberen Optionen.

Abbrechen

Öffnet einen Dialog mit Sicherheitsabfrage und löscht bei Bestätigung die gewählte Zuweisung

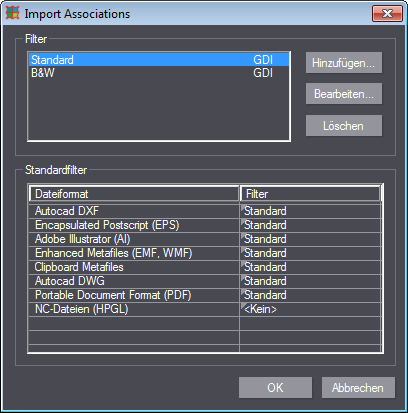

Filter

Liste

Enthält eine Liste aller verfügbaren Filter. Sie können neue Filter hinzufü­gen oder vorhandene bearbeiten oder löschen.

Hinzufügen...

Öffnet den Dialog "Filtertyp", in dem Sie den Typ des neuen Filters defi­nieren können.
Es stehen die Filter "GDI" und "HPGL" zur Verfügung.

GDI (Graphics Device Interface): Programmierschnittstelle zwischen dem Betriebssystem und den logischen Grafikgeräten (Grafikkarte, Drucker).

HPGL (Hewlett Packard Graphic Language): Eine von Hewlett-Packard entwickelte Seitenbeschreibungssprache zur Ansteuerung von Stiftplot­tern (Schneideplottern). HPGL wird wegen seiner Einfachheit zum Daten­austauschformat für Vektordaten verwendet. Viele CAD-Programme unterstützen den Export im HPGL-Format.

Nach Auswahl des Filtertyps und Bestätigung mit "OK" wird der Dialog "Formatfilter" geöffnet.

Bearbeiten...

Öffnet den Dialog "Formatfilter".

Standardfilter

In diesem Bereich können Sie einen Standardfilter zu verschiedenen Dateiformaten definieren.

Dateiformat

Anzeige der Dateiformate, denen Sie Formatfilter zuweisen können.

Filter

Weisen Sie hier den Dateiformaten die Standardfilter zu. Die Zuordnung geschieht durch einen Klick in die Spalte "Filter" und dann über eine Aus­wahlliste.
