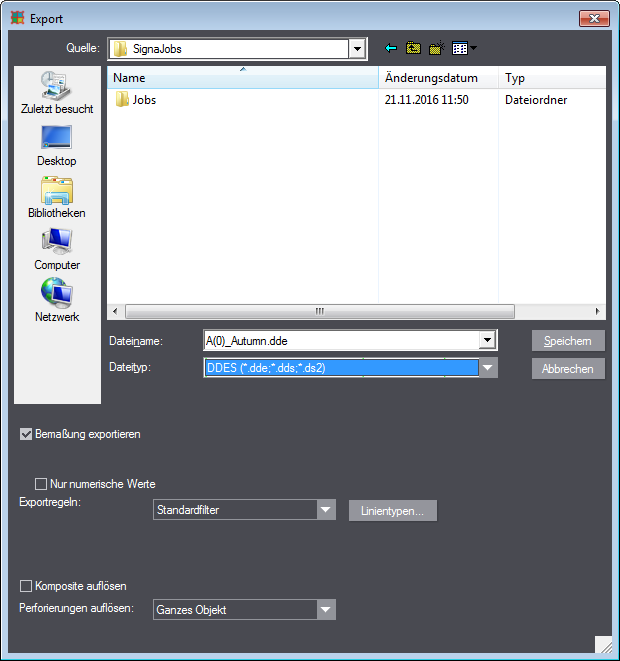

"Export"

Bemaßung exportieren

Hier können Sie wählen, ob die Bemaßungen mit der Zeichnung exportiert werden sollen oder nicht.

Nur numerische Werte

Wenn diese Option gewählt ist, werden nur die Werte der Bemaßungslinien ohne Buchstaben exportiert.

Exportregeln

Legt Regeln (Filter) fest, die bestimmen, wie Formate im exportierten Dateiformat konvertiert werden.

Linientypen

Öffnet den Dialog "Exportzuordnungen", in dem Sie Linientypen und Formate zuweisen können.

Komposite auf­lösen

Nach dem Export der Zeichnung sind Objekte in Kompositformaten in Einzelele­mente aufgelöst. Diese Elemente nehmen die Eigenschaften des im Register "Auf­bau" des originalen Kompositformats festgelegten Formats an.

WICHTIG: Wenn diese Option nicht gewählt ist, haben die Objekte nach dem Export die Linienbreite, die im Register "Produktion" des originalen Kompositfor­mats festgelegt ist; Farbe und Muster entsprechen den im Register "Visuell" vor­genommenen Einstellungen.

Perforierungen auflösen

Nach dem Export der Zeichnung sind die Objekte in den Formaten "Schneiden und Rillen" sowie "Perforieren" je nach den gewählten Kriterien in Einzelobjekte aufgelöst.

Gesamtes Objekt

Alle Objekte bleiben in dem Zustand, den sie vor dem Export hat­ten.

Nur Schnitt tei­len

Für Objekte im Format "Schneiden und Rillen":
Die Schneidelemente werden in Liniensegmente aufgelöst. Die Rillelemente bleiben unverändert im Zustand wie vor dem Export.

Objekte im Format "Perforieren":
Die Objekte werden in die Anzahl Liniensegmente aufgelöst, die in den Objekten vor dem Export vorhanden war.

Alle teilen

Alle Objekte werden in einzelne Liniensegmente aufgelöst.

"Export"

Filtername

Bezeichnung des Filters

Spalte "Format"

Diese Spalte enthält eine Liste mit den Formaten entsprechend den Identifizie­rungsnummern (IDs)für den Linientyp in der Spalte "Linientyp".

Spalte "Linien­typ"

Diese Spalte enthält die Identifizierungsnummern (IDs) für den Linientyp, die den entsprechenden Formaten in der Spalte "Format" zugeordnet werden.

Spalte "Hilfslini­entyp"

(nur bei CFF2)

Diese Spalte enthält die IDs für den Hilfslinientyp, die den entsprechenden Forma­ten in der Spalte "Format" zugeordnet werden.

Hinzufügen...

Hier können Sie eine neue Zuordnung erstellen. Es öffnet sich der Dialog "Zuord­nung erstellen", in dem Sie die folgenden Einstellungen vornehmen können. Bestätigen Sie danach mit "OK".

Dialog "Zuordnung erstellen"

Stil

Wählt das Format aus, für das diese Zuweisung gilt. Die Aus­wahlliste ist nur im Dialog "Zuordnung erstellen" verfügbar. Im Dialog "Zuordnung bearbeiten" ist das ausgewählte Format voreingestellt

Linientyp

Legt die ID des Linientyps fest, der mit dem zugewiesenen For­mat verknüpft ist.

Hilfslinientyp

Legt die ID des Hilfslinientyps fest, der mit dem zugewiesenen Format verknüpft ist.

Bearbeiten...

Hier können Sie die gewählte Zuordnung bearbeiten. Es öffnet sich der Dialog "Zuordnung bearbeiten", der die gleichen Elemente wie der Dialog "Zuordnung erstellen" enthält. Siehe Hinzufügen....

Löschen

Öffnet einen Dialog mit Sicherheitsabfrage
und löscht die gewählte Zuordnung nach Bestätigung.

Weitere Optionen

Nicht zugeord­net

Wenn diese Option gewählt ist, werden alle Objekte, deren Format nicht in der Liste aufgeführt ist, mit dem angegebenen Linientyp bzw. Hilfslinientyp (falls zutreffend) exportiert.

Bogen exportie­ren

Unterprogramm für das Layout erzeugen

(nur bei CFF2)

Layoutnamen verwenden

Wenn diese Option aktiviert ist, wird bei der exportierten Datei für das Layout-Register ein Standardname verwendet. Bei CFF-Dateien ist das "Layout" und bei DDES-Dateien "Placement". Wählen Sie diese Option ab, wenn Sie keine Umbe­nennung wünschen.

Duplizierte Objekte löschen

Immer Layout erzeugen

(nur bei CFF2)

Nutzenbema­ßung exportie­ren

Layout reduzie­ren

Nach dem Export entsteht eine Datei, die sowohl das ursprüngliche Layout enthält als auch ein reduziertes Layout. Dabei sind alle Nutzen im Layout in ihre einzel­nen Objekte (Linien, Kurven) zerlegt worden.

Verbindungs­stege aus Brü­ckenzeichnung exportieren

In separate SUB

Exportseite

•WYSIWYG
"What you see is what you get" - Export wie in der Vorschau zu sehen.

•Alle nach vorn

•Alle nach hinten

•Alle auf Zurichtungsseite
