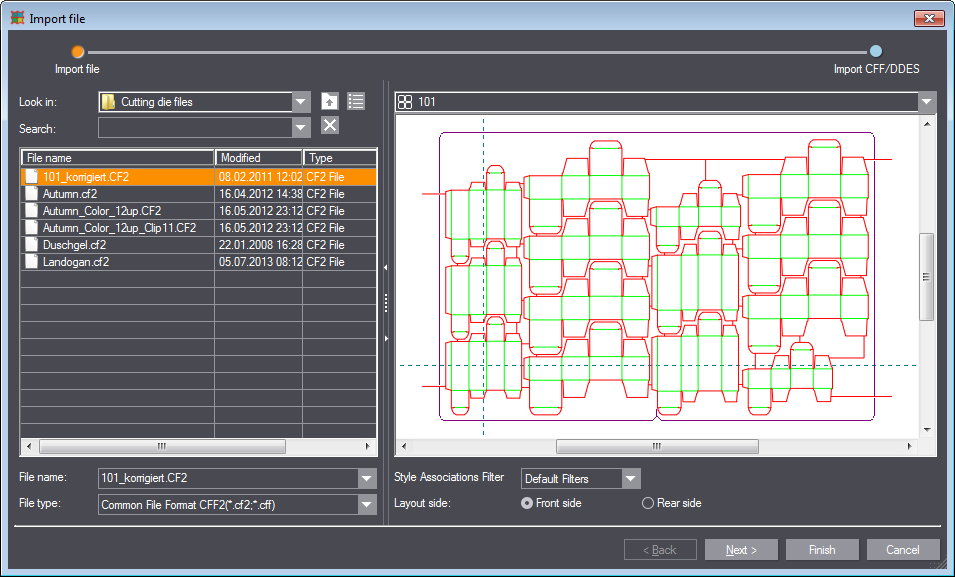

Nota: La apariencia y las posibilidades de ajuste para la importación en el segundo paso del Asistente de importación se diferencian en función del formato que tenga el archivo elegido (en algunos formatos no es necesario el segundo paso de importación). El pre­sente ejemplo muestra el Asistente cuando se selecciona un archivo CF2.

Lado izquierdo:

Fuente

Aquí puede ajustar el lugar de almacenamiento del archivo que se va a impor­tar. El contenido de la carpeta se muestra en la última tabla. Tenga cuidado de que en la lista de selección “Tipo de archivo” esté ajustado el formato correcto o “All import formats”.

“Un nivel superior”

Con esta opción se cambia a la carpeta superior.

“Activar/desactivar modo plano”

Si pulsa este botón, en la tabla se muestran todos los archivos que hay en la carpeta actual y en sus subcarpetas. La estructura de la carpeta se anula para la indicación.

Buscar

Introduzca aquí una parte del nombre del archivo para buscar este archivo en la carpeta ajustada.

“Borrar filtro de búsqueda”

Pulse este botón para restablecer el filtro de búsqueda.

Tabla

En la tabla se muestran los archivos existentes y sus propiedades (fecha de modificación, tipo y tamaño). Elija aquí el archivo deseado.

Nombre de archivo

Aquí se indica el archivo elegido. En la lista de selección puede cambiarlo.

Tipo de archivo

Elija aquí el tipo de archivo para que los archivos que se muestran se restrinjan a este tipo de archivo. Si desea que se muestren todos los tipos de archivo elija “All import formats”.

Lado derecho:

Lista de selección

Seleccione aquí la parte del archivo (diversas repeticiones o la maqueta com­pleta) que debe mostrarse en la superficie gráfica.

Filtro de formato

Elija aquí el filtro de formato.

Cara de maqueta

Elija aquí la cara del boceto del diseño que se debe cargar: La cara a impri­mirse (anverso, cara impresa) o la cara de troquel (verso, representación del troquel).

Atrás

Inactivo, por ser el primer paso del Asistente.

Siguiente

Si ha elegido un archivo, este botón le lleva al siguiente paso del Asistente.

Salir

Se puede hacer clic en este botón únicamente si ha seleccionado previamente un archivo.

Después de hacer clic en el botón, todas las repeticiones y la maqueta com­pleta (también como diseño de repetición) se añaden al proyecto. El Asistente se cierra sin ejecutar el segundo paso.

Cancelar

Cierra el Asistente sin importar el archivo.

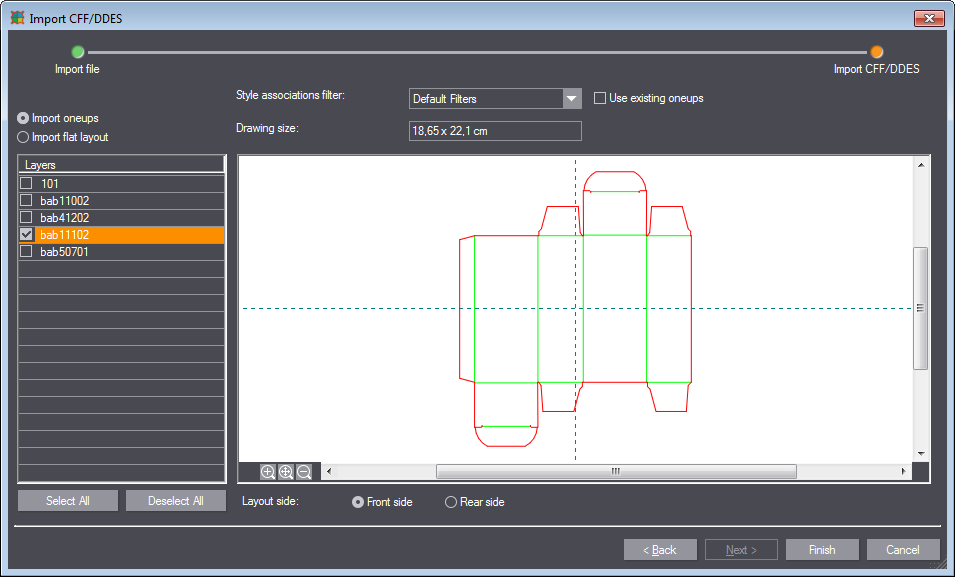

Lado izquierdo

Importar repetición

(Solo cff, cf2, dds, dde, ds2, dd3, evd)

Elija esta opción si desea importar una sola repetición.

Importar maqueta plana

(solo cff, cf2, dds, dde, ds2, dd3, evd)

Elija esta opción si desea importar la maqueta de pliegos completa como si fuera un solo diseño de repetición.

Importar capas en un diseño

(Solo dxf, dwg)

Las capas seleccionadas en el área “Capas” se importan en un diseño. Si las capas no se han seleccionado, se genera un diseño propio para cada capa.

Insertar bloques como repeticiones

(Solo dxf, dwg)

Todos los bloques existentes se insertan como elementos. Cada bloque estará compuesto de un diseño de repetición diferente.

Diseño

(Solo cff, cf2, dds, dde, ds2, dd3, evd)

Lista de las repeticiones existentes en el archivo.

Capas

(Solo dxf, dwg)

Lista de las capas existentes en el archivo.

Páginas

(Sólo pdf)

Lista de las páginas existentes en el archivo.

Seleccionar todo

Selecciona todos los elementos en la tabla ubicada encima.

Deseleccionar todo

Deselecciona todos los elementos en la tabla ubicada encima (repeticiones, capas o páginas).

Lado derecho

Filtro de asignación de formato

Elija aquí el filtro de asignación de formato.

Administrar filtros

(Solo dxf, dwg, pdf)

Abre el Diálogo “Filtro de formato” en el que se pueden añadir, editar o borrar filtros.

Utilizar repeticiones existentes

(Solo cff, cf2, dds, dde, ds2, dd3, n, m)

Elija aquí si se deben utilizar repeticiones existentes.

Unidades de impor­tac.

(Solo dxf, dwg)

En la lista de selección elija la unidad con la que se debe importar el archivo. El “tamaño de dibujo” (o de diseño) se modificará respectivamente.

Editar filtro

(Solo dxf, dwg, pdf)

Abre un diálogo en el que se puede editar el filtro de formato. Vea Diálogo “Filtro de formato”.

Tmño. de diseño

Indicación del tamaño del diseño importado según las “Unidades de impor­tación” elegidas (p. ej. “mm” o “cm”).
Se muestra en los formatos pdf, cff/cf2 y dds/dde/ds2/dd3 y no puede modificarse.

Amplía el área de zoom en la ventana de vista previa.

Adapta el diseño a la ventana de vista previa.

Reduce el área de zoom en la ventana de vista previa.

Cara de maqueta:

(Solo cff, cf2, dds, dde, ds2, dd3, n, m)

Elija aquí la cara del boceto del diseño que se debe cargar: La cara a impri­mirse (anverso, cara impresa) o la cara de troquel (verso, representación del troquel).

Atrás

Se pasa al paso anterior del Asistente.

Siguiente

Inactivo, por ser el último paso del Asistente.

Salir

Importa el archivo elegido en el proyecto que está abierto actualmente y cie­rra el Asistente.

Cancelar

Cierra el Asistente sin importar el archivo.
