Esta función está disponible en Prinect Label Pro.
Enviar contornos a plotter de corte (Label Pro)
|
|
Esta función está disponible en Prinect Label Pro. |
|
“Generar archivo NC” |
Con esta opción puede exportar fácilmente desde el programa contornos y matrices de corte para maqueta necesarios para un plotter de corte.
1.Antes de que exporte archivos CAD debería primero definir en las preferencias de Prinect Signa Station el tipo de máquina utilizado y la ruta de almacenamiento. Vea Ajustes del plotter de corte.
2.Realice otros ajustes para la exportación. Usted puede llegar a ellos mediante el menú de contexto en “Opciones > CAM”. Vea Propiedades de CAM.
El requisito es que la caja de selección esté marcada “Activado” en las máquinas utilizadas. Vea Diálogo “Máquinas CAM”
3.Abra el contorno o la maqueta y haga clic en el botón “Generar archivo NC”. Se abre el diálogo “Definir original estándar”. Con el botón “Avanzado” puede editar los originales. Vea Diálogo “Nuevo original”.
4.Seleccione un original y haga clic en “Ok” Los archivos CAD se van a exportar.
Las propiedades para la exportación de archivos para plotter de corte se pueden ajustar mediante el menú de contexto.
Con la tecla derecha del ratón haga clic en el área vacía de la pestañeta “Maqueta” o en la pestañeta “Repetición”.
Seleccione “Opciones > CAM”. Se pueden usar los siguientes puntos de menú:
·Máquinas. Se abre el Diálogo “Máquinas CAM”.
·Originales. Se abre el Diálogo “Originales CAM”.
·Exportar entorno CAM. Vea Exportar/importar entorno CAM.
·Importar entorno CAM. Vea Exportar/importar entorno CAM.

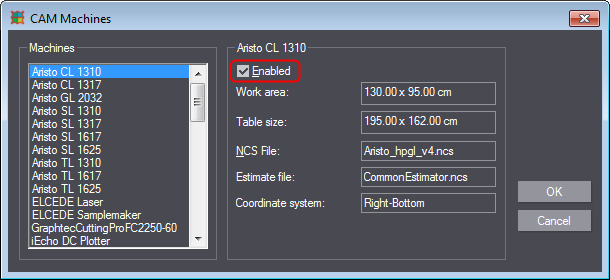

Para conectar máquinas CAM elija en el menú de contexto general “Opciones > CAM > Máquinas”. Se abre el siguiente diálogo:
A la izquierda puede ver una lista de máquinas de plotter de corte conocidas.
1.Seleccione el plotter de corte deseado.
2.Marque la caja de selección “Conectado”. Solo así se puede elegir la máquina durante la exportación.
En la parte inferior se muestran otras informaciones para el plotter de corte.
3.Confirme con “OK”.

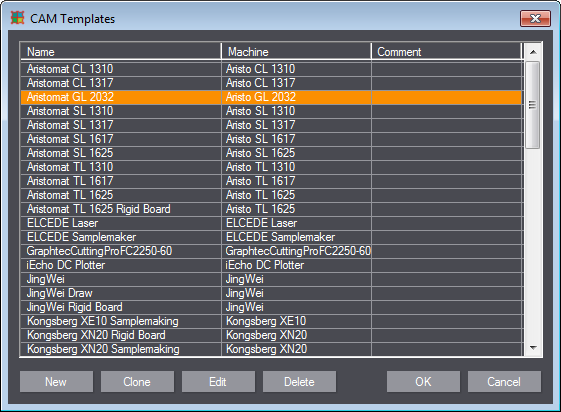

Para crear originales para la exportación de archivos para plotter de corte o para editarlos elija en el menú de contexto: “Opciones > CAM > Originales”. Se abre el siguiente diálogo:
Haga clic en “Nuevo” para definir un nuevo original. Vea Diálogo “Nuevo original”.
Confirme luego con “OK”.
|
Elementos de mando en el diálogo “Originales CAM” |
|
|---|---|
|
Nuevo |
Aquí puede crear un nuevo original. Se abre el Diálogo “Nuevo original”. |
|
Clonar |
Con esta opción se crea un nuevo original que adopta los ajustes del original que está marcado actualmente. Se abre el Diálogo “Nuevo original”. |
|
Editar |
Con esta opción se edita el original marcado. Se abre el diálogo “Editar original” que es casi idéntico al Diálogo “Nuevo original”. |
|
Borrar |
Con esta opción se pueden borrar originales. |

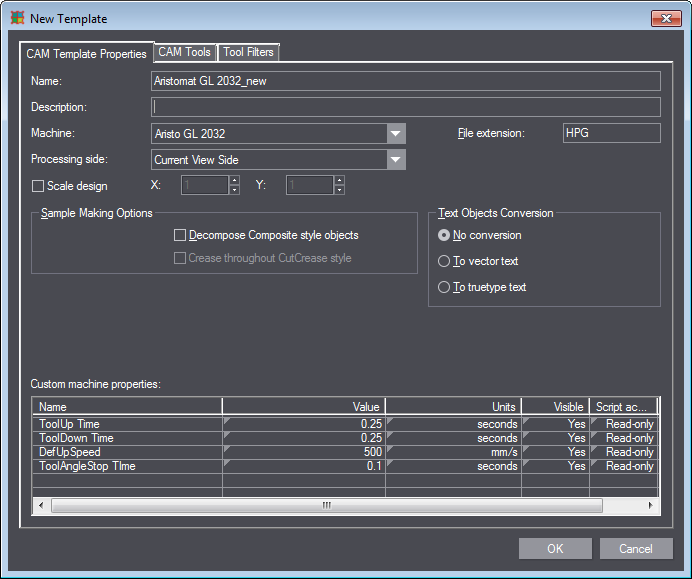

Para crear nuevos originales para la exportación de archivos CAM elija en el menú de contexto general “Opciones > CAM > Originales > Nuevo”. Se abre el diálogo “Nuevo original”.
En las tres pestañetas “Propiedades de plantilla CAM”, “Herramientas CAM” y “Filtros de herramienta” puede realizar todos los ajustes relevantes para plotter de corte.
Confirme con “OK”.
Exportar
Si desea guardar o reenviar originales, Scripts y máquinas existentes en su sistema, podrá exportar todo el entorno CAM. Para hacerlo, en el menú de contexto general elija “Opciones > CAM > Exportar entorno CAM”.
Se abrirá un diálogo en el que podrá elegir los elementos que se han de exportar. Confirme con “OK” y elija el lugar de almacenamiento para el archivo de entorno.
Importar
Si desea importar un archivo de entorno CAM existente, en el menú de contexto general elija “Opciones > CAM > Importar entorno CAM”. Se abrirá un diálogo en el que podrá elegir el archivo. Al confirmar con “OK” se importará el entorno CAM.
